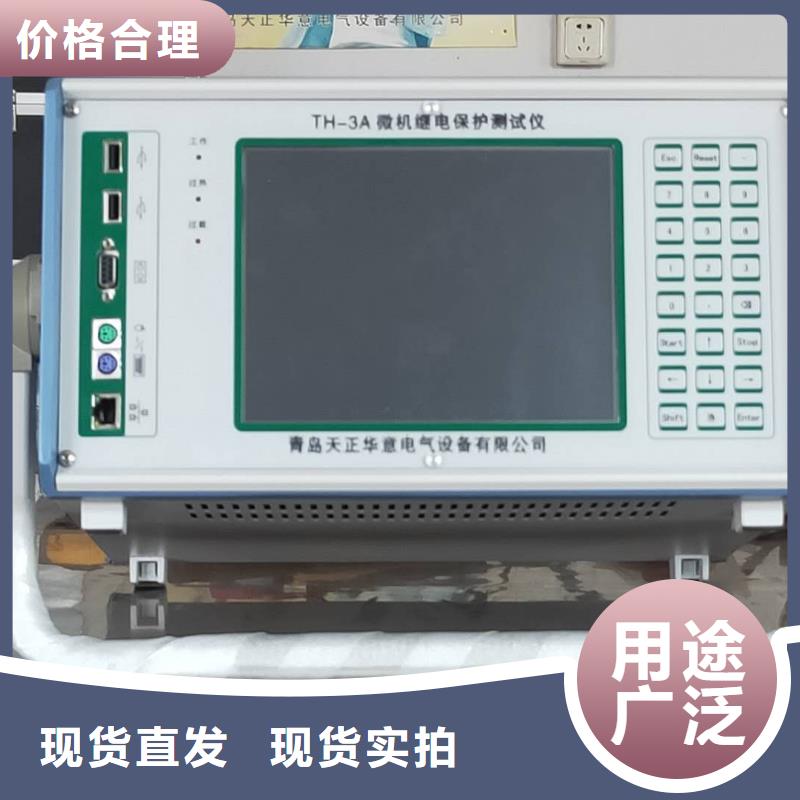

微机继电保护器测试仪本智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。本产品基于强大的PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。技术特点?支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；?具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；?可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试； ?具备报文记录和分析功能，为现场故障诊断提供快捷帮助；?支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；?支持虚端子图形化显示功能，数据流向清晰明了；?支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；?支持故障仿真和PCAP、COMTRADE格式数据回放功能；?具备MMS定值读写功能，可读写智能IED设备定值等配置信息；?具备同步触发功能，支持GPS/BD对时，也支持IRIG-B、PPS及IEEE1588(PTP)对时方式并可支持对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；?支持同时输出8路授时信号；?具有强大的异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、超大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；?开入量为有源、无源自适应接点，自动识别输入类型和输入电压；?支持单纤发送、单纤接收；?配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；?配备10.4寸高分辨率显示屏，支持触摸操作；?配备WIFI模块及4G模块，支持远程测试功能；?独立可调直流电源 设有一路大功率110V 或 220V专用直流电源输出。 ?接口完整 装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。?内置GPS 装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。?完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。?轻小型高集成单机和一体化结构 属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。三相继电保护校验仪继保校验仪三相继保校验仪继保仪三相工控微机继电保护测试仪微机继电保护测试系统继电保护装置继电保护综合测试仪继电保护校验仪单相继电保护测试仪单相继电保护校验仪便携式继电保护测试仪

微机继电保护测试仪变电站自动化校验装置步骤 2：主界面下按“参数配置”功能键进入“参数配置”的“基本参数”页面，从默认存储器上选择全站配置文件，设置电压、电流缺省一/二次值及 MU 延时。步骤 3：在“参数配置”页面选择“SMV 发送”参数目录，设置 SMV 类型为“IEC60044-7/8（FT3）”，“采样值显示”方式根据需要设置，根据保护装置设置“采样频率”；按“添加 SMV”功能键，从全站配置文件中选择要发送的控制块，选中所选择的控制块并按“编辑”功能键， 设置 FT3 报文及各通道的详细信息。步骤 4：在“参数配置”页面选择“GOOSE 接收”参数目录，添加GOOSE 控制块， 可选择“从扫描列表中选择 GOOSE”，也可从全站配置文件中添加，选中所添加的 GOOSE控制块，按“编辑”功能键进入“编辑”状态，设置 GOOSE 接收通道与内置数字 DI1~DI8 通道的映射。步骤 5：按 返回“主界面”，选择“手动试验”功能模块，设置所需要输出的电压/电流有效值及相位；按“发送 SMV”开始发送 SMV 报文，开启开入量监测，让开入量 DI1~DI8 状态显示于界面中。可以实时/手动修改各电压、电流输出值，也可按“加”、“减” 根据步长改变输出值。步骤 6：增加电压/电流输出值至保护装置动作，DI1~DI8 状态发生变化；试验完成后试验结果页面会自动弹出，也可在手动试验页面按“扩展菜单”选择“试验结果”查看测试结果，详细内容请参照 9 小节。手持式智能变电站光数字测试仪手持式光数字测试仪智能光数字测试仪变电站光数字测试仪手持式变电站光数字测试仪手持式智能光数字测试仪变电站测试仪变电站综合测试仪智能变电站综合测试仪光数字测试仪变电站试验设备手持光数字综合测试仪便携式光数字综合测试仪智能变电站手持式光数字测试仪手持式智能变电站光数字分析仪手持式光数字分析仪智能变电站光数字分析仪智能光数字分析仪变电站光数字分析仪
