振荡波局放耐压试验系统,【电缆故障测试仪】源头厂家直销
更新时间：2025-06-02 16:57:10 ip归属地：铜陵，天气：小雨转多云，温度：15-23 浏览次数:6 公司名称： 天正华意电气设备(铜陵市分公司)
以下是:振荡波局放耐压试验系统,【电缆故障测试仪】源头厂家直销的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 555/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含税 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 6 |
| 产品颜色 | 白色 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 10 |
| 工作温度 | 45 |
以下是:振荡波局放耐压试验系统,【电缆故障测试仪】源头厂家直销的图文视频
振荡波局放耐压试验系统,【电缆故障测试仪】源头厂家直销,天正华意电气设备(铜陵市分公司)为您提供振荡波局放耐压试验系统,【电缆故障测试仪】源头厂家直销的资讯,联系人:杨经理,电话:【18762195566】、【18762195566】,发货地:平度市平安路2号。 安徽省,铜陵市 2022年，铜陵市实现地区生产总值1209.9亿元，其中，产业增加值61.8亿元，第二产业增加值602.8亿元，第三产业增加值545.3亿元。三次产业结构为5.1：49.8：45.1。按常住人口计算，人均地区生产总值92823元。
我们的视频却能以直观、生动的方式，让您感受到产品的独特之处。观看视频，让振荡波局放耐压试验系统,【电缆故障测试仪】源头厂家直销自己向您展示它的卓越品质和出色性能。
以下是:振荡波局放耐压试验系统,【电缆故障测试仪】源头厂家直销的图文介绍

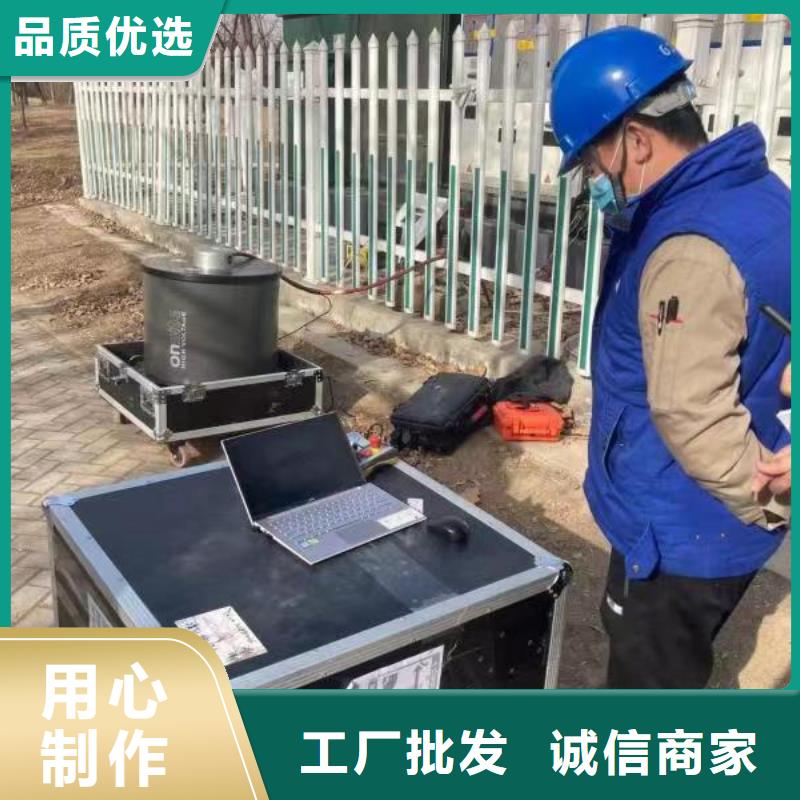

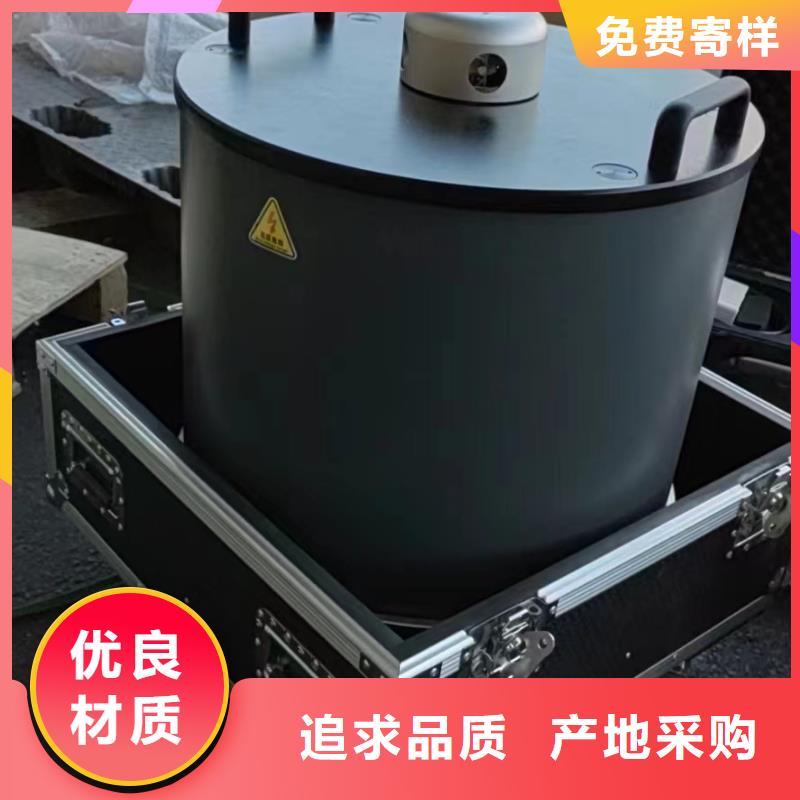

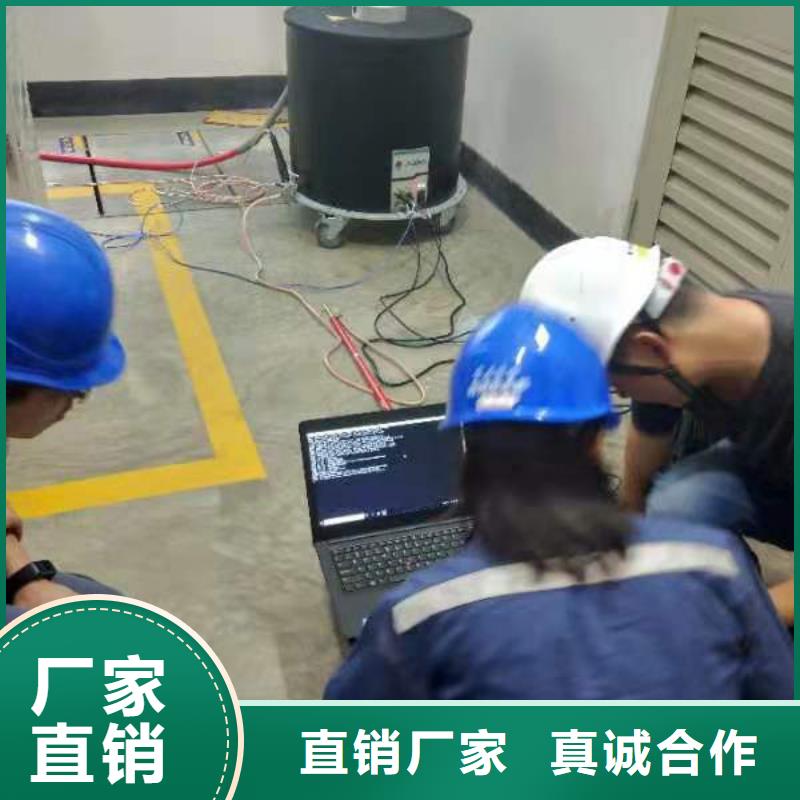

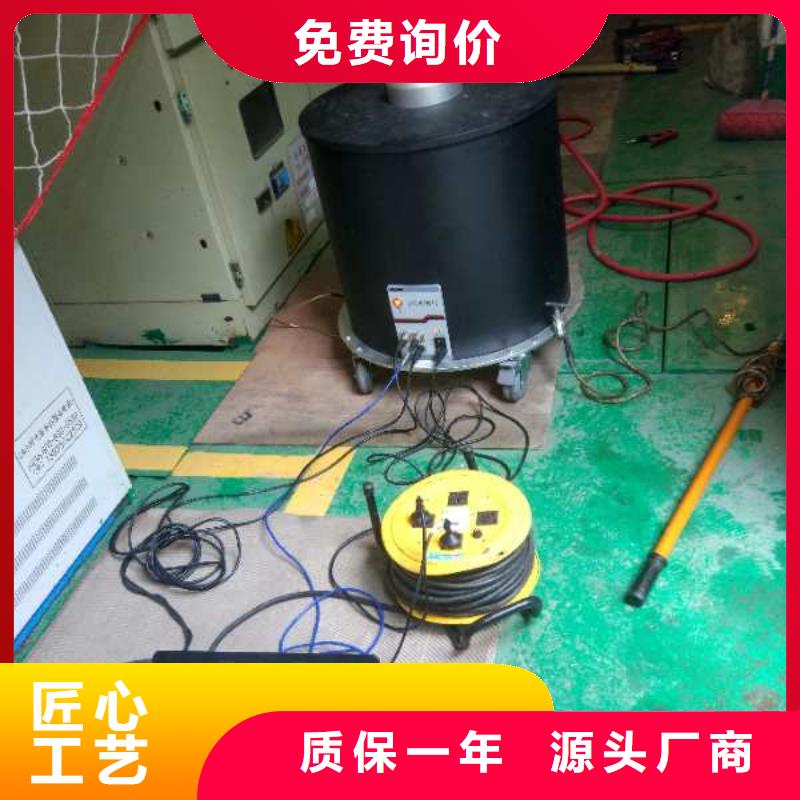

振荡波局放耐压试验系统设备操作说明 测试时请将OHV 高压单元放置于平稳，高度合适的区域。 利用系统电源线接通电源（185V~260V）。 请先将电源线一端接入OHV 单元连接面板的对应接口，然后再接通电源。 5.1 设备操作人员 设备对操作者的操作要求不高，只需熟悉电脑操作即可。 操作时需要连接高压控制开关和笔记本电脑，外部控制开关和笔记本电脑的放置位置要和OHV 系统高压单元或其它带电设施保持适当的距离。 5.2 系统启动 启动笔记本电脑，等待无线连接完成后，双击桌面上的ohv suite 图标开始测试。 警告： 该测试系统仅用于对中压电缆进行局放测试和分析。请勿在笔记本电脑上安装其它软件，否则可能影响到系统的使用。如果用户自行安装了其它软件，由此带来系统性能和精度偏差等问题将不在质保范围。 6.测试系统OHV suite 版本软件 6.1 总述 OHV 测试系统软件的主要功能是局放测试、数据分析和报告生成。下列章节对操作方法加以详细讲解： 双击桌面测量软件图标，进入测量起始界面：图6.1：程序模式的测试软件起始界面 软件的操作步骤为从上到下，从左至右的模式
振荡波局放耐压试验系统前台控制及检测系统可细化为视在放电量校正 硬件控制及数据 采集 两部分， 后台数据分析处理系统对前台检测数据进行分析， 能够给出放电特 征谱图， 判断放电类型， 并基于行波原理计算故障源位置。图 1 给出软件功能模 块的划分以及各模块的主要功能。‘1) 建立测试项目； 检测 2) 校正脉冲信号；厂视在放电量校正＜ 3) 自动校正模式； 手动4) 校正模式； 当前数据5) 存储； 历史数据回放系 测 检 台 前 ＜6)广 1）控制高压直流源；2) ‘ 3) 控制高压实时开关；件 软 置 装 测 检 波 荡 振 采集局部放电及振荡电压波信号；4)＜1) 分析项目管理；2) 查看检测信息；理 处 析 分 据 数 台 后4) 生成局放 Q-e N-e 谱图以及灰度图；5) 自动分割局放原始波形，给出入射－反射脉冲的配对波形； 在6) 脉冲自动配对的基础上， 人工筛选脉冲配对结果； 基于选 定地入射－反射脉冲对， 自动完成故障源的定位计 算， 给出故障点分布图谱及列表； 生成定制报表。8)图 1 软件系统功能图解2. 2 检测系统双击前台检测系统软件图标， 打开软件界面， 如图 2 所示。前台软件系统共 分 为新建项目校准测试加压测试数据分析四个子模块， 单击各子模块对应 的按 钮即可打开相应子模块。菜单栏中可以选择项目管理器浏览或选择已有项目。界面左下方状态栏显示已选择项目。图 2 前台检测软件界面项目管理OWTS 软件系统以“测试项目”的形式分类管理各类测试数据，用户只需在“测试 项目”的高级层面进行相关操作， 软件自动完成对数据的底层管理， 管理 过程无需 人工干预。单击菜单栏项目管理器 ( Ctrl＋C)
振荡波局放耐压试验系统声明为更好地使用本系统请仔细阅读使用说明书，并请妥善保管以备日后使用。本公司保留更改本说明书内容的权利和产品更新导致的表述差异。事项：1、绝缘电阻测试时,电缆对侧需专人看守，严禁测试期间电缆头及被测电缆本体或附近处有作业现象。2、切断被测电缆电源，防止再次通电，确定被测电缆上已无电压，隔离附近带电设施。3、试验接线时，应先用放电棒放电并挂地线后再触碰电缆头，确保人身。4、升压试验时应在电缆头和试验设备四周装设网状围栏，悬挂“高压，危险！”标示牌，试验现场四周应派专人监护，禁止与试验无关人员靠近。5、升压时控制台操作人员应站在绝缘垫上，防止高压反击危及人员。6、加压过程中应注意观察电压是否波动、数据是否异常，并呼唱报时，发现有异常情况立即降压，直到查明原因后再重新开始加压。
振荡波局放耐压试验系统 技术参数3.1工作条件3.1.1电源：1) 电压：110-240V2) 频率：48-63Hz3) 容量：500VA3.1.2环境条件：1) 环境温度：-35℃～＋55℃2) 相对湿度：不大于95％，无凝露3.2主要技术指标及功能要求3.2.1 电缆振荡波局部放电测试系统：1)阻尼振荡波电源输出电压：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流频率范围：20Hz~1000Hz；3)电感线圈： ≥2.5H；4)电容范围： 0.02uF~8uF；5)局部放电等级测试范围：1pC~100nC；6)局部放电测量标准：IEC60270；7)局部放电定位带宽：150kHz~50MHz，根据电缆长度能自动选择带宽；8)介损测量范围：0.1％~10.0％；9)具备自动局放校准功能10)符合国际标准的耐压试验功能11)可描绘耐压试验时局放水平及趋势12)随时修正局放结果13)自动校准电缆长度、接头位置和波速14)同时定位多个局放缺陷的位置15)自动测量电缆电容16)自动测量电缆介损tanδ17)自动和手动两种方式调节频带宽度，方便过滤环境噪声18)根据电缆长度自动调整频带宽度以得到反射波形19)充电时间不超过2秒，测试时间100ms以内，为无损测试20)具备混合电缆波速误差修正功能21)自动和手动分析功能22)紧急停机功能和控制回路23)峰值电压、相电压倍数、有效值电压三种加压模式24)相位、局放谱图显示功能25)自动放电功能26)实时局放水平、位置显示功能27)局放水平、局放次数切换显示28)局放校准仪：1pC – 100nC29）便携式移动，自带锁轮3.2.2无局放补偿电容SCM 101)电容：0.2μF2)无局放，测试短电缆时使用
