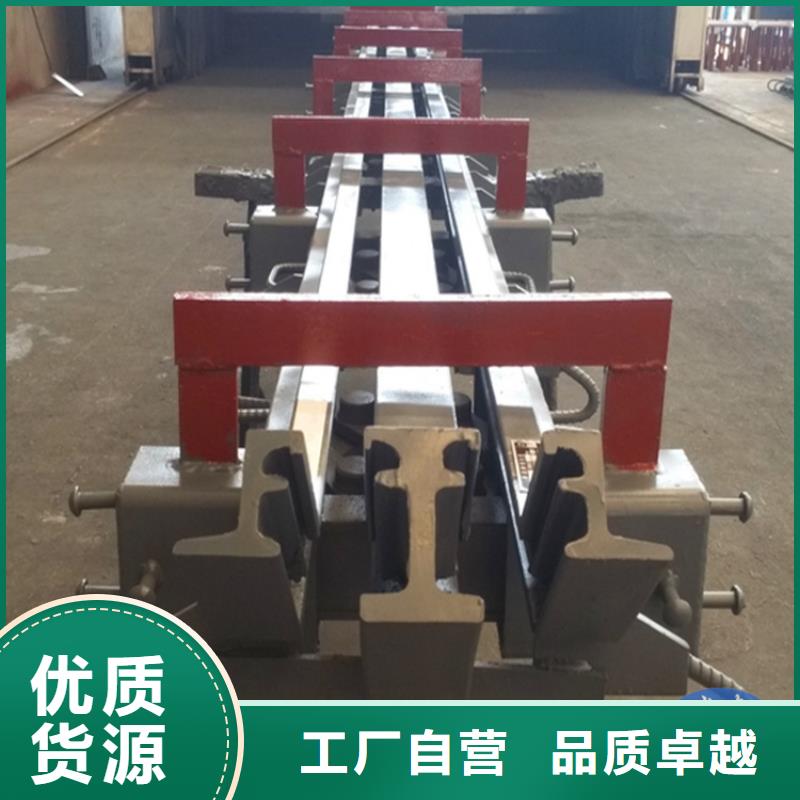

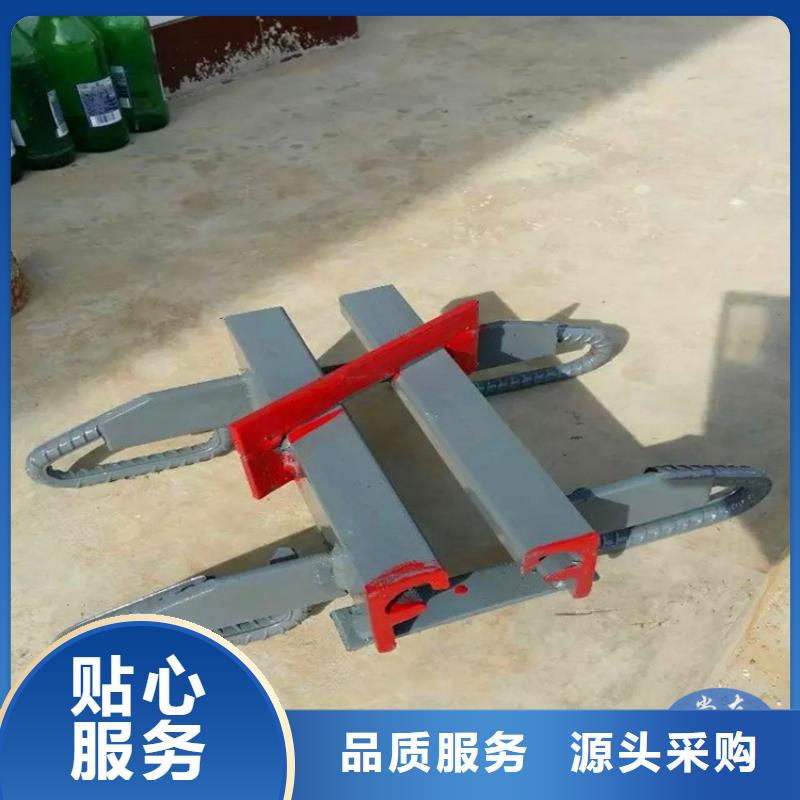

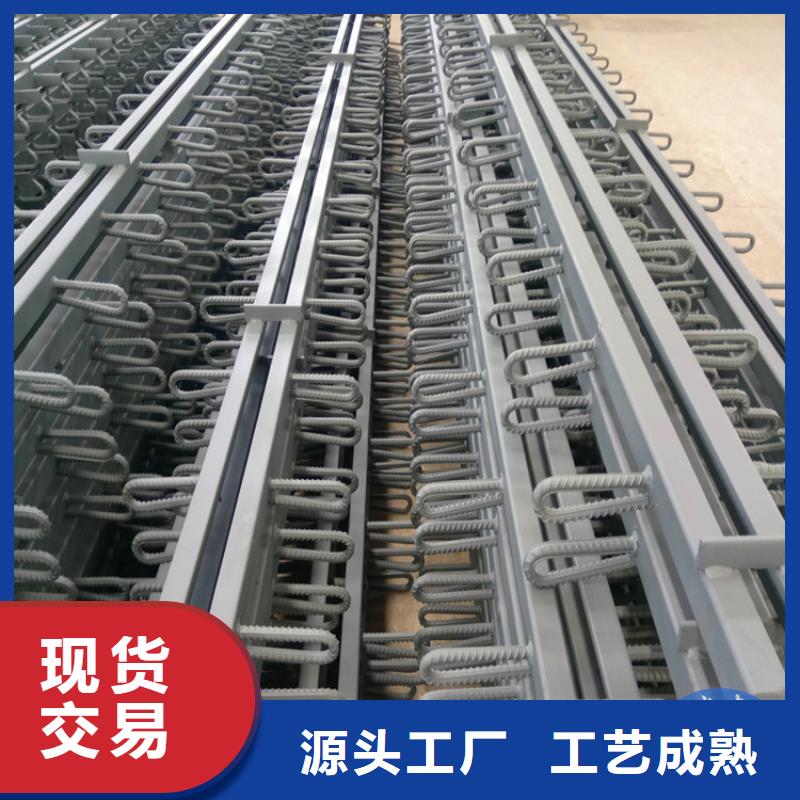

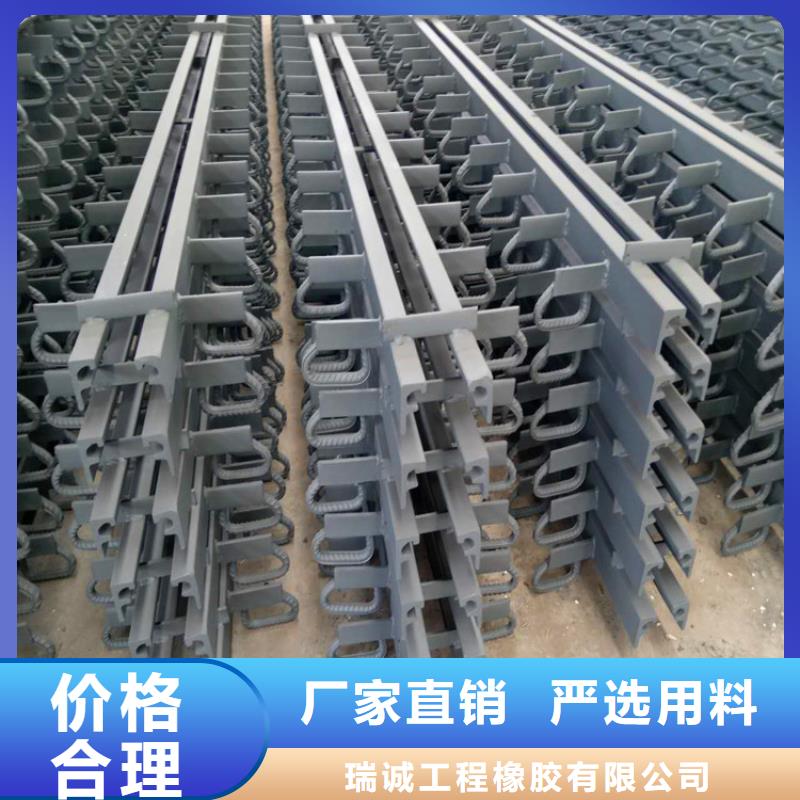

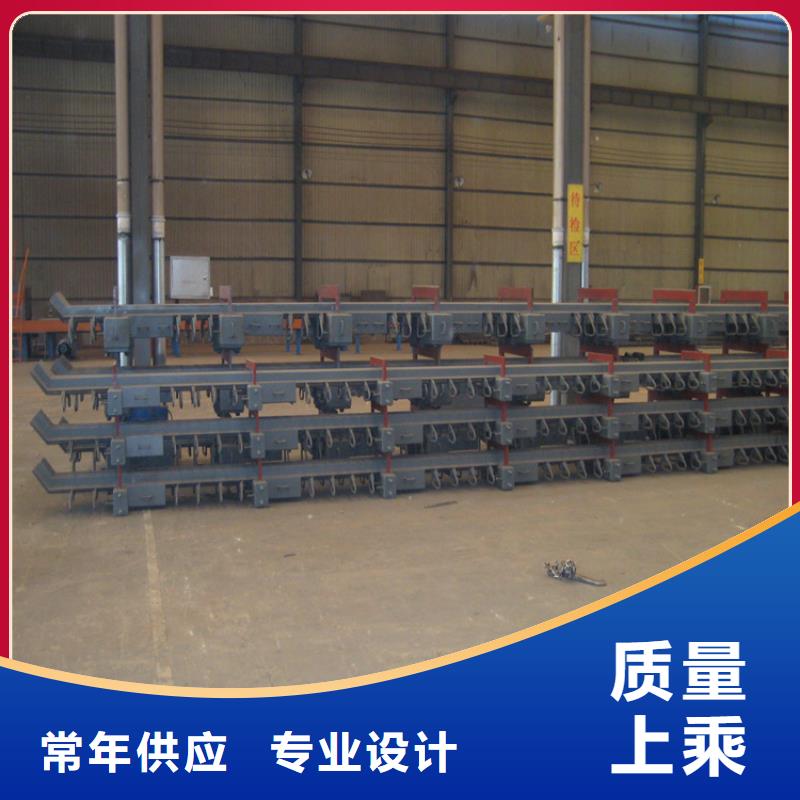

120型桥梁伸缩缝与160型模数式伸缩缝是比较有保障的伸缩装置之它主要是由横梁连接着边梁跟中梁来实现大的位移量。120型桥梁伸缩缝与160型模数式伸缩缝的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法。
这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到小范围，节约了钢材。120型桥梁伸缩缝与160型模数式伸缩缝的结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。
所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。断面H≧120，B≧16，t1≧10，t2≧15，B1≧80，B2≧80，质量(kg/m)≧36断面H≧80，B≧15，t1≧10，t2≧12，B1≧40，B2≧70，质量(kg/m)≧1。

GQF-MZL120桥梁伸缩缝的安装我们要求施工单位将GQF-MZL120桥梁伸缩缝吊装就位，检查其中线线与梁缝中心线是否重合，其顶面与路面标高是否一致，及时进行调整。将预娩钢筋和GQF-MZL120桥梁伸缩缝锚固件焊接牢固，再横穿12或16水平钢筋。一定要立即拆除GQF-MZL120桥梁伸缩缝定位压板。
錾去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。用胶粘纸带或木板密封GQF-MZL120桥梁伸缩缝顶面缝口，在槽口部位即浇筑50号混凝土；用插入式振动棒，充分振捣密实。抹平混凝土过度段表面。用直尺检查GQF-MZL120桥梁伸缩缝顶面、过度段，应尽量与路面平顺。做好混凝土养生后方可通车。
带有防撞墙，人行道结构的GQF-MZL120桥梁伸缩缝，参造上述安装工序作业。安装前应检查GQF-MZL120桥梁伸缩缝是否有出厂合格证、使用说明书等，并约请监理、设计及有关人员对GQF-MZL120桥梁伸缩缝外观、几何精度进行检查验收，合格后方可使用。在桥梁上进行划线、切割：根据设计放出GQF-MZL120桥梁伸缩缝中线。

对于公路桥梁伸缩缝进行安装时，施工单位要根据工程设计单位的图纸宽度放样切缝，用砼切缝机切缝，切缝时应注意保持路面切口垂直整齐平顺，无啃边现象。两切缝隙间的材料用风镐凿除，并将槽口表面混凝土凿毛，将槽口内原伸缩缝填料及时清理干净并冲洗。注意不能将槽口以外的砼破坏。用高压泵冲洗槽口和构造缝内残留的杂物。
施工单位要进行钢筋校正，认真检查预埋钢筋，由于过往车辆及铺筑路面时施工机械及车辆的碾压，预埋筋会出现裂纹、折断及缺失现象，对有裂纹和折断的钢筋应及时效正并按焊接要求补焊或补钢筋，对扭曲的预埋筋要理顺，以满足预埋钢筋尺寸的要求及安装毛勒装置的焊接要求。实际安装中为确保安装质量，所有锚环均与预埋筋相焊接。
焊接前对钢筋表面进行除锈处理。要将伸缩缝用相应厚度的泡沫板塞入异型钢构造缝内，注意要有足够的深度和严密性，上面应和槽底相平，不能有松动和较大的缝隙，以防止漏浆。对于伸缩缝产品安装就位和焊接；当伸缩缝产品是在工厂制造并组装，在产品安装前应根据安装温度调整好伸缩缝装置间隙，用吊车或人工将伸缩缝装置放入槽口内。

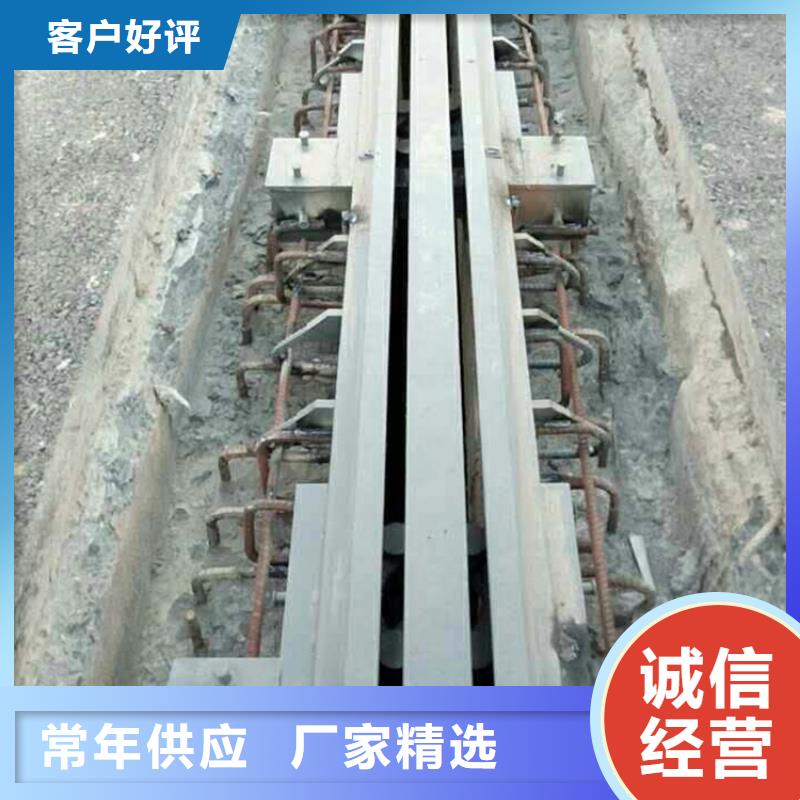

注意前后左右要准确。遇有受阻的预埋筋可适当扳弯，然后借助铝合金直尺由中间向两端调整装置的顶面高度，直至顶面比路面低0-2mm（D80）、0-3mm（D160），这时如果伸缩缝装置的缝隙宽度正好符合安装温度的要求，即可将预埋筋扳靠到较近的伸缩缝装置锚环上进行焊接。顺序为从中间向两端先点焊。
然后检查复测，待符合要求时，再由中间向两端补焊。每米各边至少有两处焊接，每条焊缝长度不小于40mm。焊接完成后，及时割除固定门架即可。如果伸缩缝装置的缝隙宽度不符合安装温度的要求，可用上述方法先将一根边梁和预埋筋焊接固定，再从中间向两端逐步割除固定门架，调整好间隙和高度后进行焊接。
安装塞聚乙烯泡沫板、穿筋、盖网、浇筑水泥砼；施焊结束后，伸缩缝装置处于正常伸缩状况，此时选择宽度比缝隙宽度宽50mm，长度约为200mm，高度比槽口深度低40mm的泡沫板，上面横向切成V形槽，即可依次塞入两边梁下口的间隙中，并向一个方向靠拢挤紧，用泡沫板将缝隙塞严，以防漏浆，塞缝宽度要保证伸缩缝设计的小宽度。
然后冲洗槽口，将槽口杂物清理干净。安装D160时，要保护好横梁箱内和横梁上不得有砂浆漏入。将12mm（D80）或16mm（D160）钢筋按图纸要求穿入锚环，覆盖6-8080mm钢筋网，并分别用铁丝扎牢。在浇筑砼前再次检查伸缩缝装置其平整度(偏差2mm)、中线、缝隙等是否符合要求。
如出现变动应先校正好后方可浇筑砼。按设计标号对称浇筑混凝土，伸缩缝装置内部和下方是振实的重点部位，凡未能振实造成脱空或未能排出气泡，均为不合格，尤其是与桥面和异型钢顶面相接处，更要严格控制。砼倒入槽口后，需用插入式振捣棒振捣，振捣时必须注意伸缩缝边梁下、锚环、锚板及支撑箱下部混凝土的密实性。
支撑箱下宜用小石子混凝土。在浇筑砼时注意防撞墙处的修复。砼浇筑完后应用磨光机、三米直板和泥刀抹面，在抹面时应用三米直尺检测平整度，保证所浇筑连接带砼的平整度，此时水泥砼上面的相对高度应处于路面和伸缩缝装置上平面之间，应控制好水泥砼的高度。对于桥梁的养生与防护；水泥砼的养生在砼初凝后应及时覆盖废旧毛毡或麻袋等保水。
终凝后洒水养生，保持潮湿，常温时，第二天拆除堵头模板。混凝土强度达到设计强度的50％以上后，方可安装V型结构橡胶密封条。V型结构橡胶密封条在边梁的保护下，密封条不遭受车轮的直接碾压，既能抗拉力，又可进行侧向和垂直的位移，同时能起到自行泥沙和防水的作用，只要用简单的工具便可在桥面上对其进行更换或用硫化法对其进行修补。
安装时先把缝内充当模板的泡沫板及其他杂物全部清理干净，并在伸缩缝凹槽内涂抹一层润滑油(液体蜡或黄油)后，用专用撬杠嵌入橡胶条，完成伸缩缝安装。施工完成后应及时清理干净施工现场。在砼的强度达到90%以前，不得开放任何车辆通行。保养期一般应不少于七天，确需通行应搭悬空踏板，并确定专人负责。
确保混凝土的质量。由于桥梁伸缩缝承受 动力载荷的附件，由于桥面很小的不平整就会使它承受很大的冲击力，极易造成伸缩缝损坏。由于伸缩缝装置损坏至一定程度即会引起桥面跳车，从而影响桥梁的结构。因此对于开始局部损坏的伸缩缝应及时进行修复，做到经常性、不间断的维修，确保伸缩缝装置处于正常工作状态。
