桁架网架钢结构支座刚度

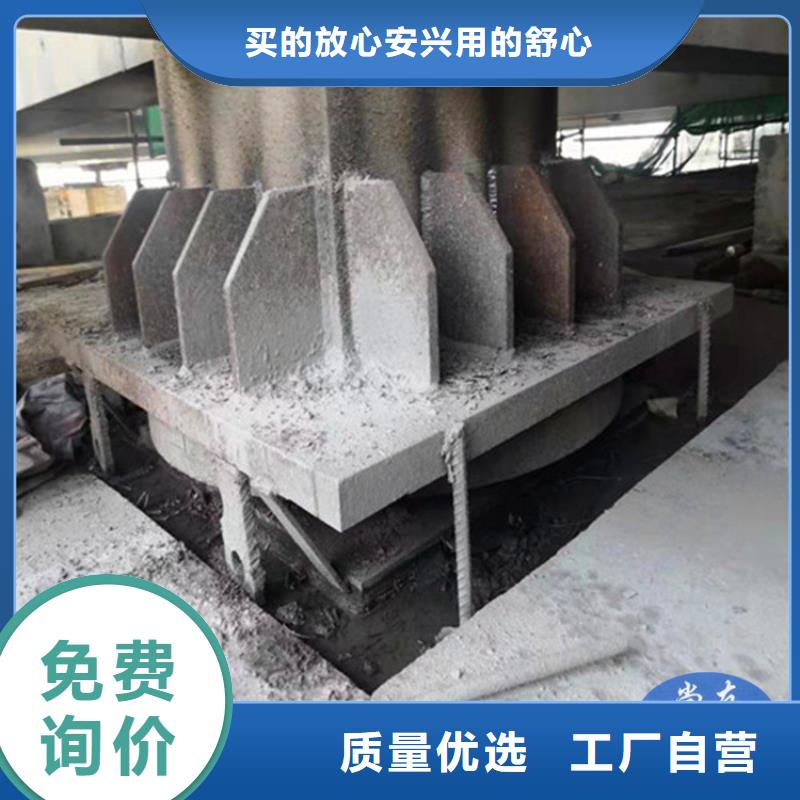

网架支座设计1、网架支座节点必须具有足够的强度，在荷载作用下应不先于杆件和其他节点而破坏，也不得产生不可忽略的变形。支座节点构造形式应传力可靠、连接简单，并符合计算假定。2、网格结构支座节点根据结构的形式及支座节点主要特点可分别选用压力支座节点、拉力支座节点、可滑移、转动的弹性支座节点及兼受轴力、弯矩与剪力的刚性支座节点。3、常用压力支座节点可按下列构造形式选用：1）平板压力支座(图1)，适用于较小跨度的网架结构。2）单面弧形压力支座节点(图2)，适用于要求沿单方向转动的中小跨度网架结构。支座反力较大时可采用（图2b）所示支座。3）双面弧形压力支座节点(图3)，适用于温度应力变化较大且下部支承结构刚度较大的大跨度网格结构。4）球铰压力支座节点(图4)，适用于有抗震要求、多支点的大跨度网格结构.4、常用拉力支座节点可按下列构造形式选用：1）平板拉力支座(图5}，适用于较小跨度的网架结构。2）单面弧形拉力支座节点(图6)，适用于要求沿单方向转动的中小跨度网格结构。5、弹性橡胶板式支座节点(图7)，适用于支座反力较大、有隔震要求、需释放温度力与其他水平位移及有转动要求的大跨度网格结构。橡胶垫板的材料性能、计算方法与

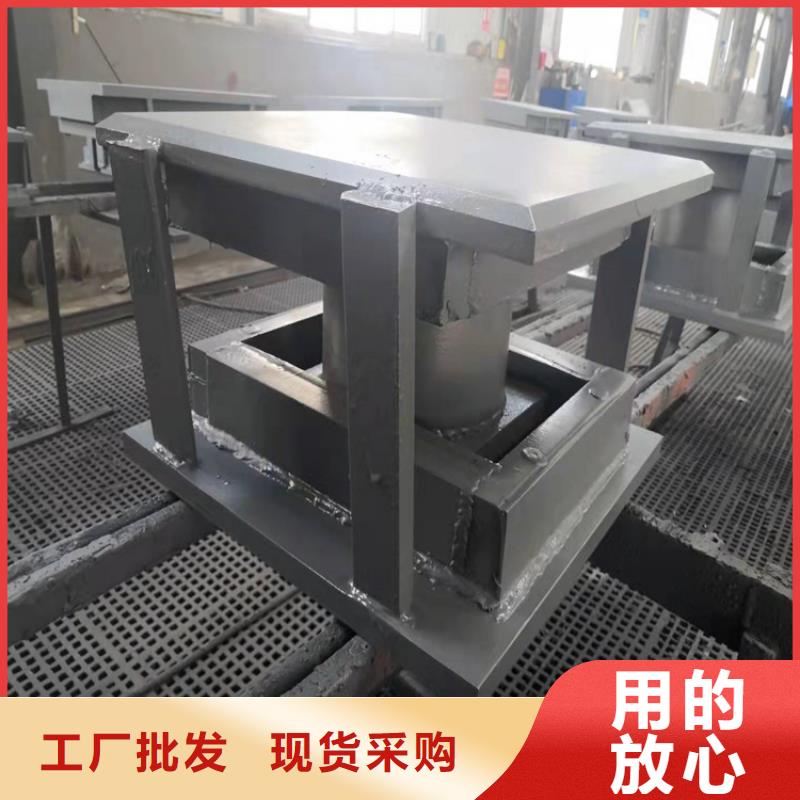

网架钢结构支座设计的构造形式应满足受力明确、传力简捷、可靠的要求,并应符合主体钢结构计算假定，确保实现主体钢结构边界条件的各项要求，满足主体钢结构受力与变形的需要。(2)大跨度网架钢结构支座的设计要求为可靠地将上部结构的内力集中地传递到支承结构,同时还可起到释放某些内力,以避免支承结构处于非常不利的复杂应力状态的作用。支座的形式可以是允许线位移角位移,或两者兼有。3)支座设计可采用“隔离体”法或“总装模型”法,这种方法各有其优点及缺点,对不同刚度的网架钢结构支座设计应区分采用不同的计算方法。(4)成品支座要实现计算模型中支座的力学性能,必须了解各种成品网架支座的构造组成、适用范围、成本造价及优蚨点后,才能在不同的工程结构中选择合适的成品支座。
