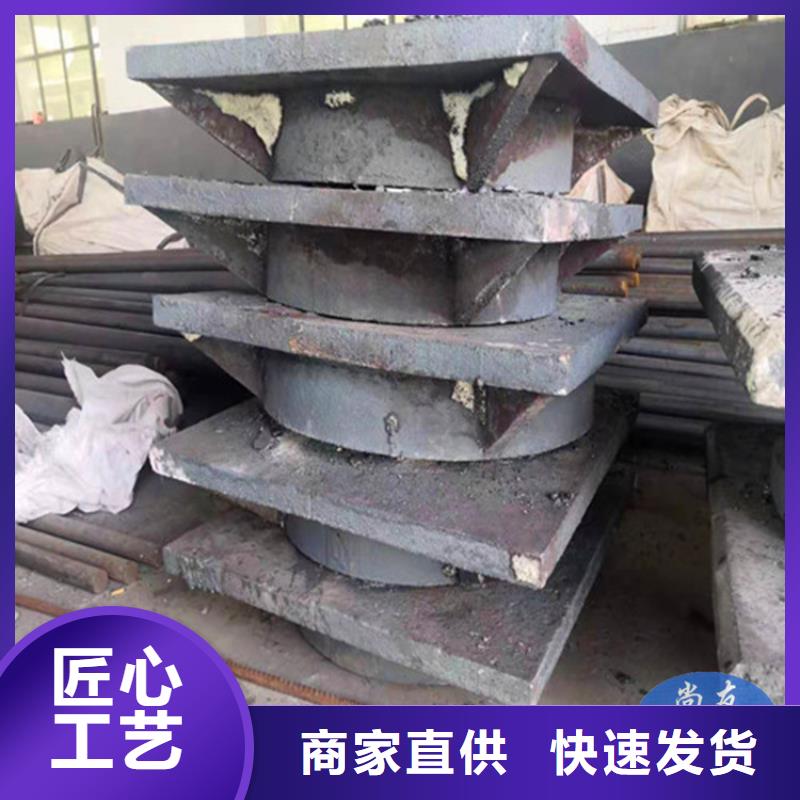

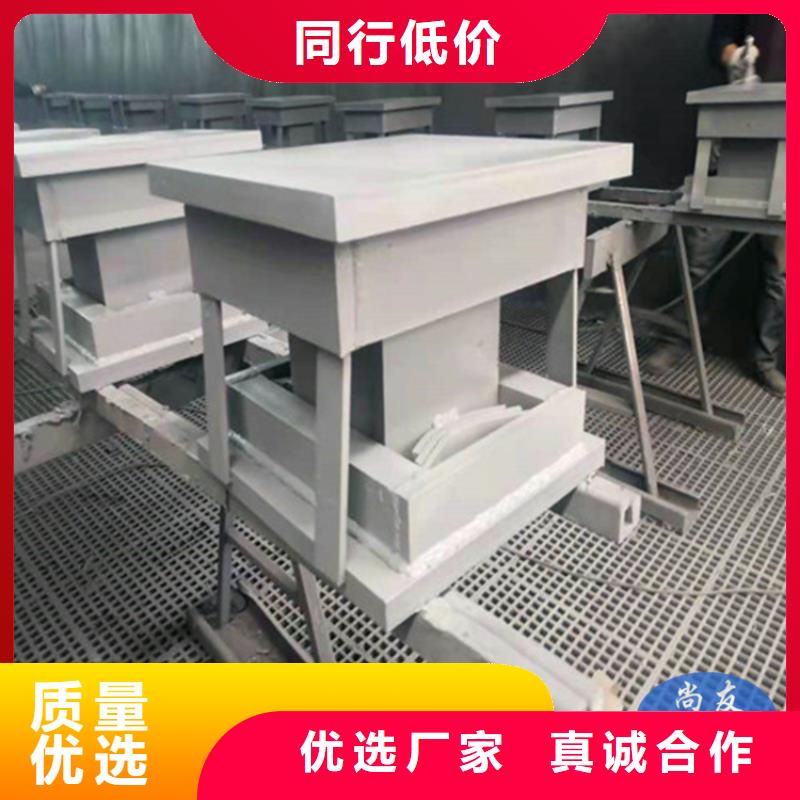

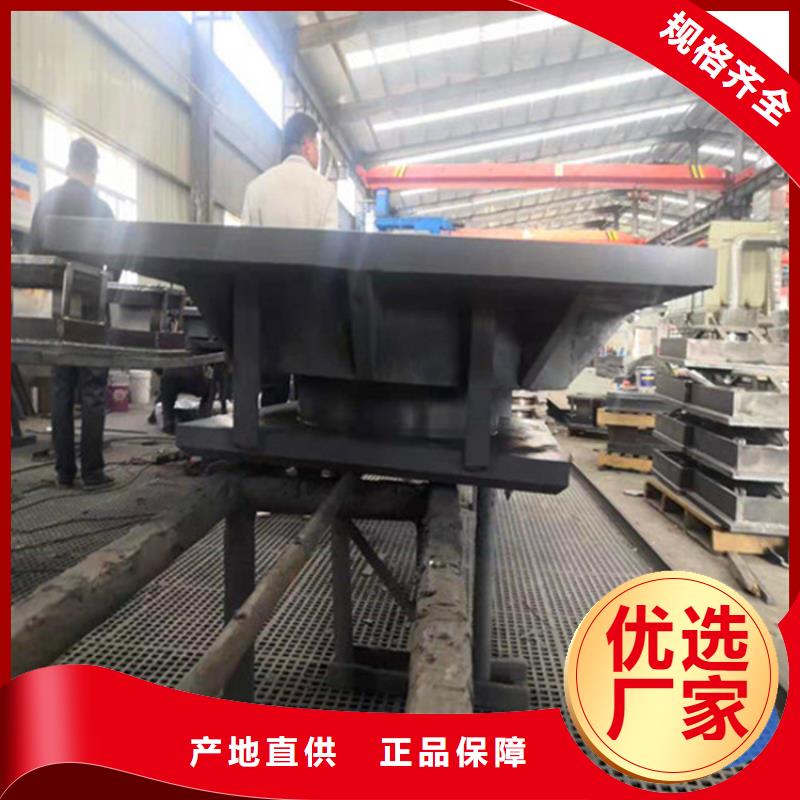

火车站站房球形支座产品详细介绍

球形支座性能参数： 1、支座反力（竖向承载力）分为16 级；1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 , 9000 和10000 , 12500 , 15000，17500 , 20000KN 。 2、支座设计转角θ分为0.01 、0.015 和0.02rad（根据需要可增大）。 3、球形支座设计位移量 顺桥向：1000 一2500KN e＝士50 和士100mm； 3000 一10000KN e＝士50 、土100mm 和士150mm； 横桥向（GX 多向活动支座）e＝土20mm 设计位移量根据工程需要可进行变更。 4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa左右时，取值如下：常温（-25℃ ~＋60℃ ）0.03 低温（-40℃ ~＋40℃ ）0.05 5、球形支座可承受的水平力： 纵向活动支座（ZX ）横桥向水平力为支座反力的10% ， 固定支座（GD）承受水平力为支座反力的10%。

网架球形钢支座的安装计划：衔接方式应与结构规划人员详细商定，以确保上、下部结构与支座的牢靠衔接和功用发挥网架球形支座下部钢筋砼柱的标号不得低于C40级。 网架球形钢支座柱内配筋应参阅本支座规划时的研讨剖析成果，即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内（b为柱截面宽度），增大水平箍筋截面的装备，其增 加量依承载力剖析成果确认。网架球形支座活动支座依据规划需求在上支座板与滑板之间设置偏值。 网架球形钢支座支座和预埋钢板的衔接若选用焊接时，要采纳降温办法，或对边断续焊的办法，避免支座钢件过热而损坏聚四板，橡胶密封圈和5201硅脂。网架球形支座装置前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。网架球形支座支座中心线应与主梁中心线及下部结构装置线重合。

球形支座通过球面传力、不出现力的缩颈现象，作用在混凝土上的反力比较均匀； 球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。 球形钢支座主要特点 1、球形支座执行标准：《桥梁球型支座》（GB/T 17955-2009） 2、万向承载、万向转动，自由滑动，能较好地实现力学上铰的功能；球面传力，不出现力的颈缩现象，作用在下部结构上的反力比较均匀； 3、摩擦副采用超高分子量聚乙烯，具有较低的摩擦系数，有硅脂润滑条件下，应力为30MPa时常温时（23±5℃）动摩擦系数≤0.005，低温时（-35±5℃）动摩擦系数≤0.025 4、支座静刚度大，竖向承载力可达100MN，水平位移可达±500mm，有效释放温度应力和地震变形，可适应不同工程的需要； 5、球形支座耐久性好，保养维护方便。
