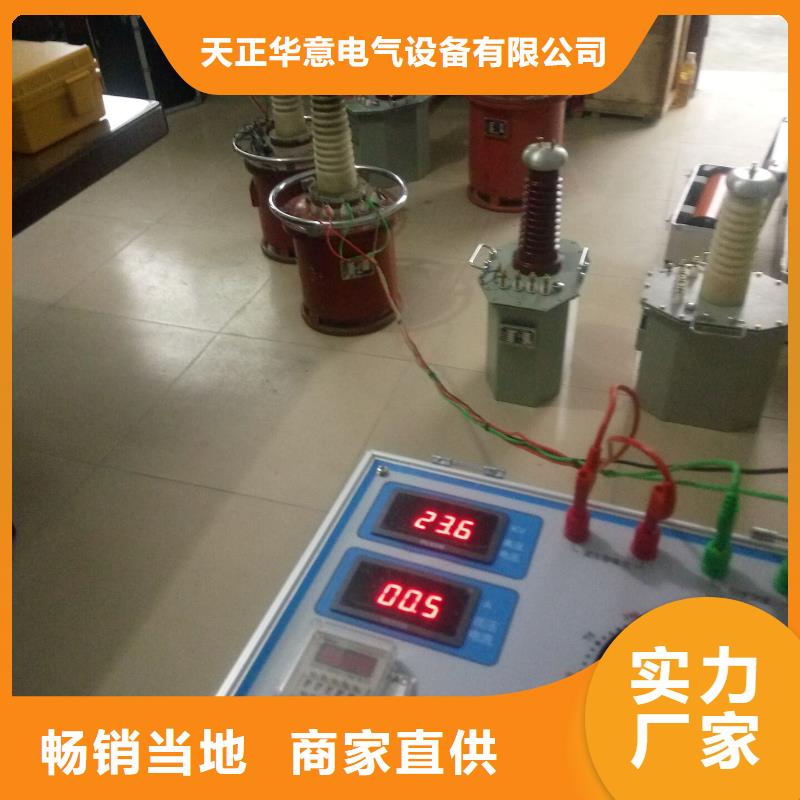

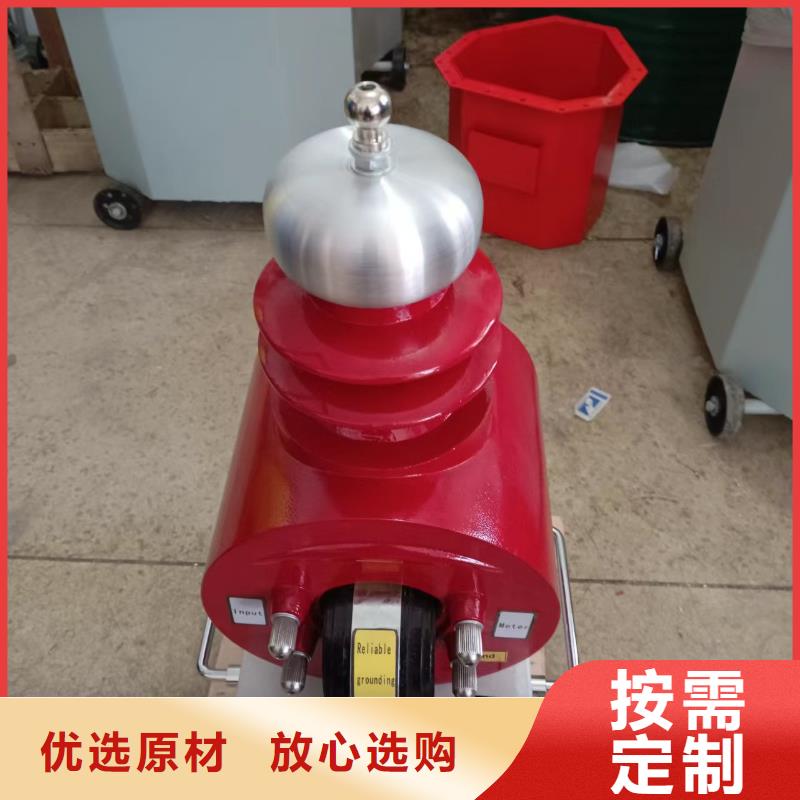

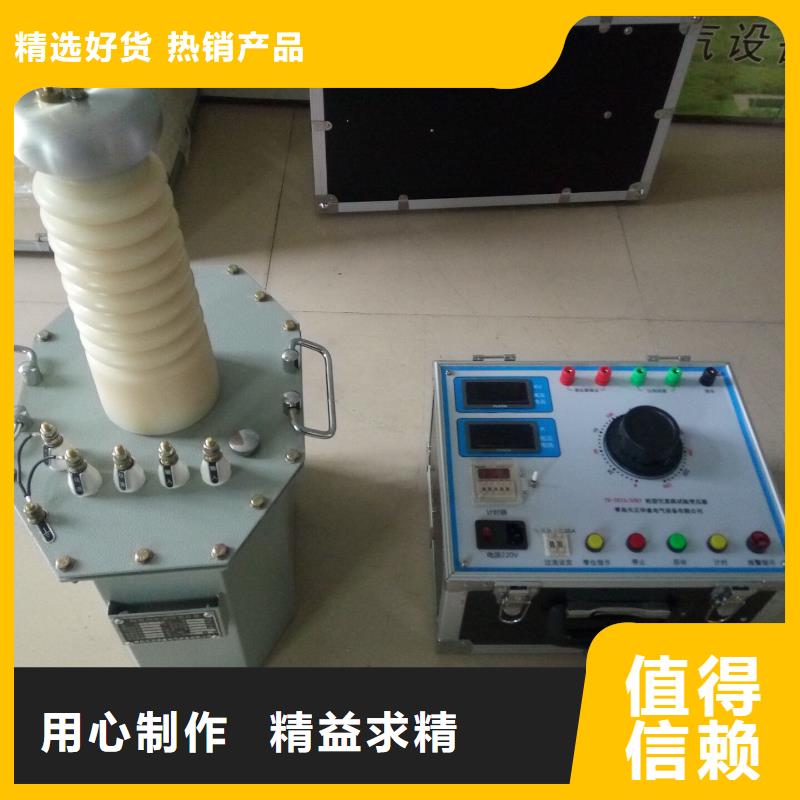

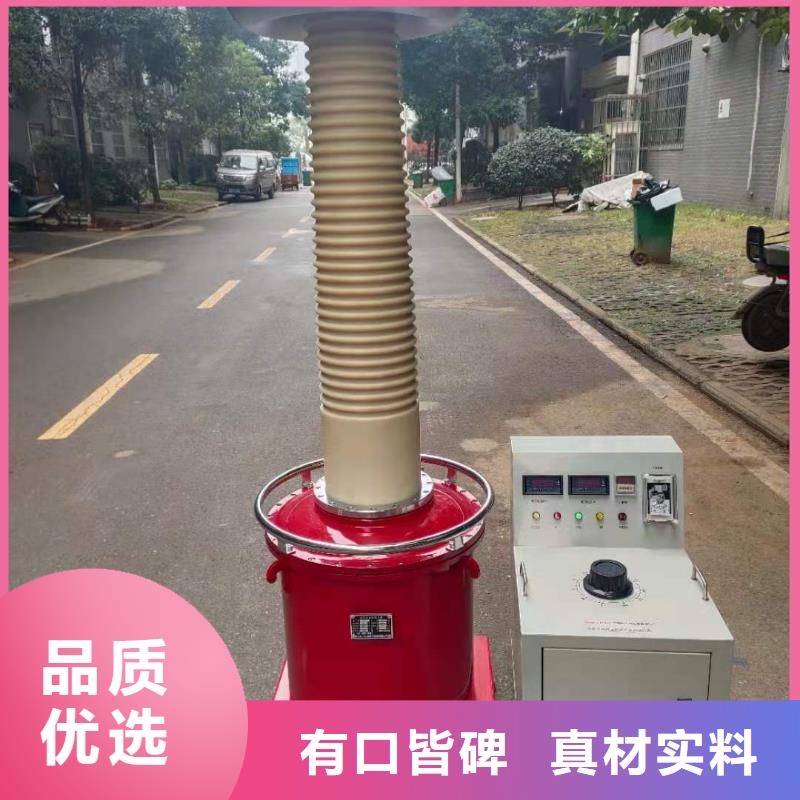

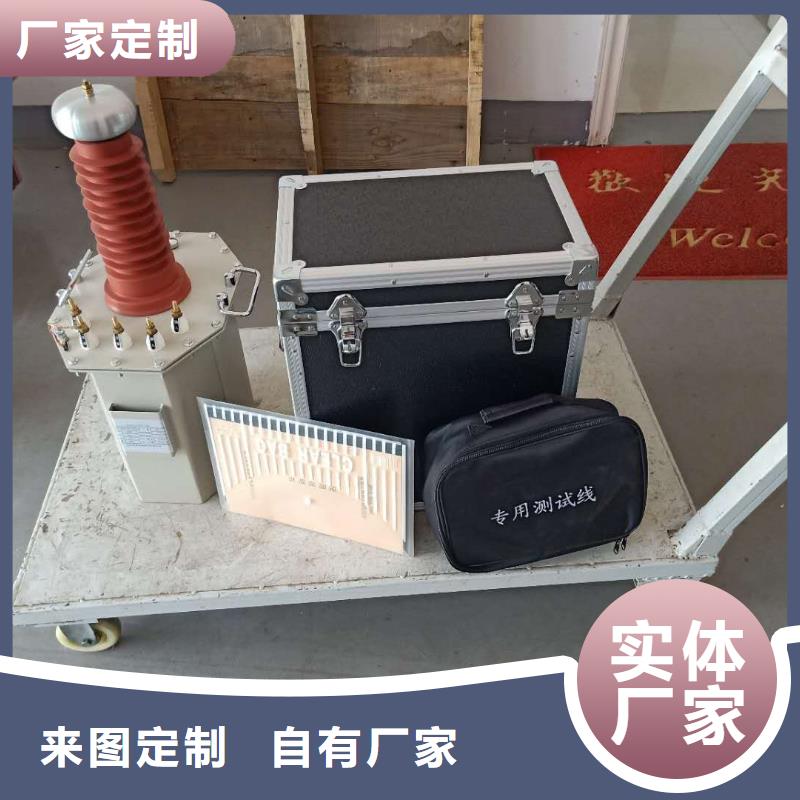

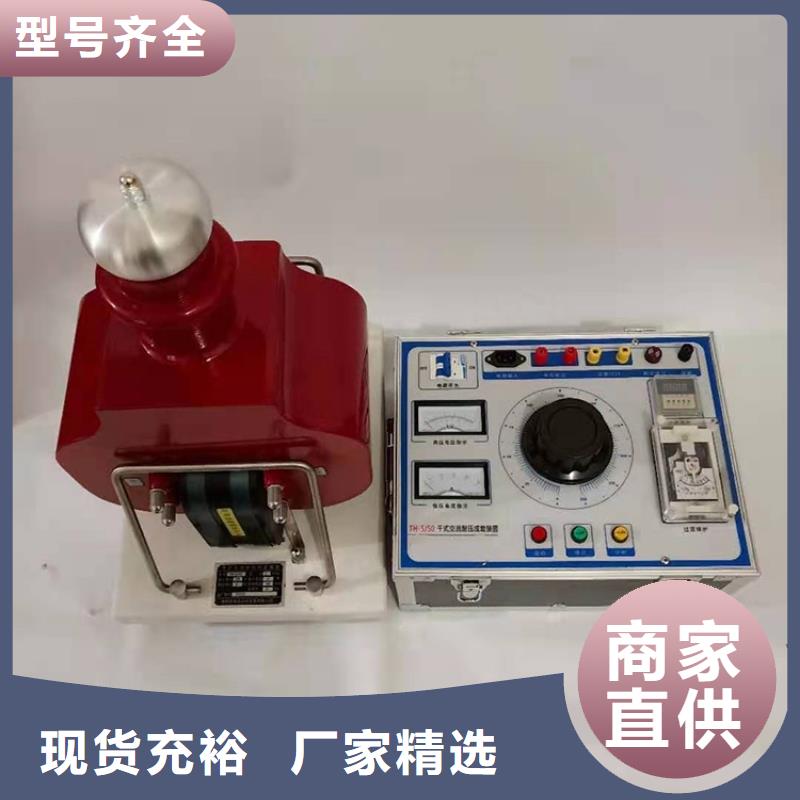

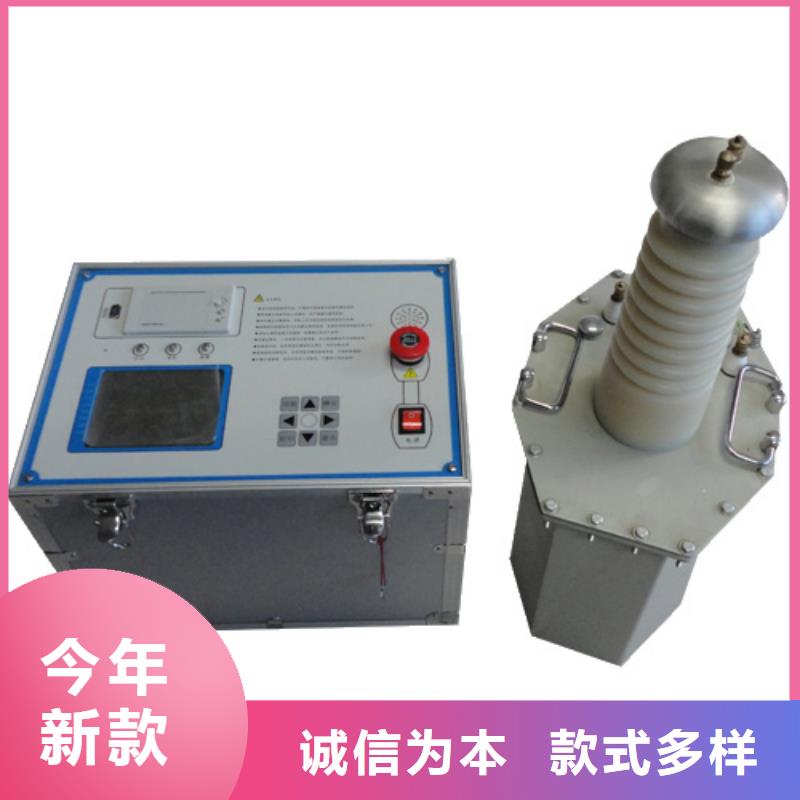

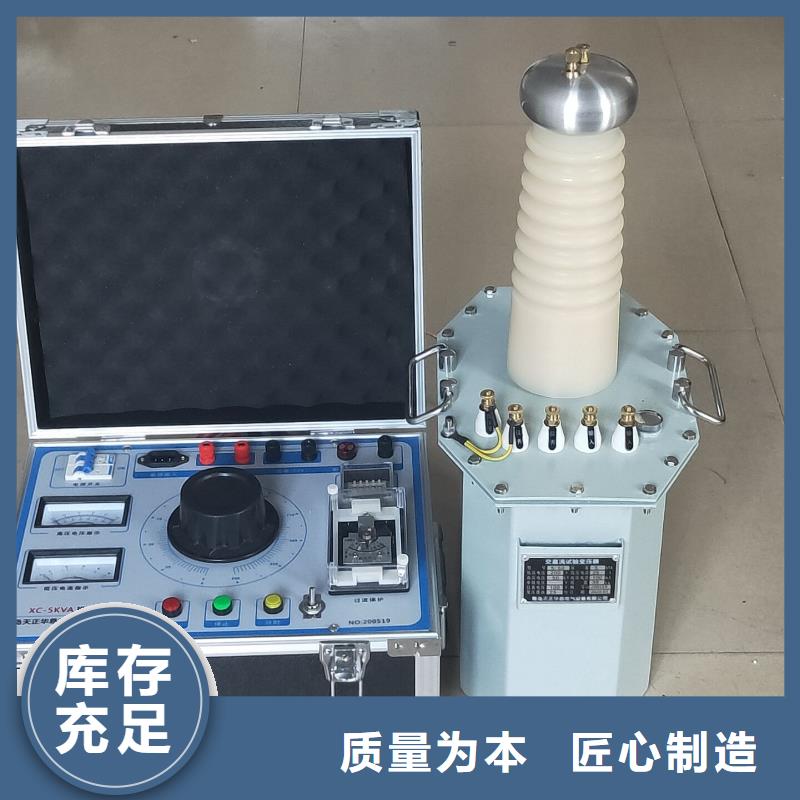

试验变压器工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110％~120％)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。工频耐压试验操作注意事项(1) 试验人员应做好分工，明确相互间联系方法。并有专门人监护现场及观察试品状态。(2) 被试品应先清扫干净，并干燥，以免损坏被试品和试验带来的误差。(3) 对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。(4)升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。(5) 当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。(6) 在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。(7) 耐压试验前后应测量绝缘电阻，检查绝缘情况。

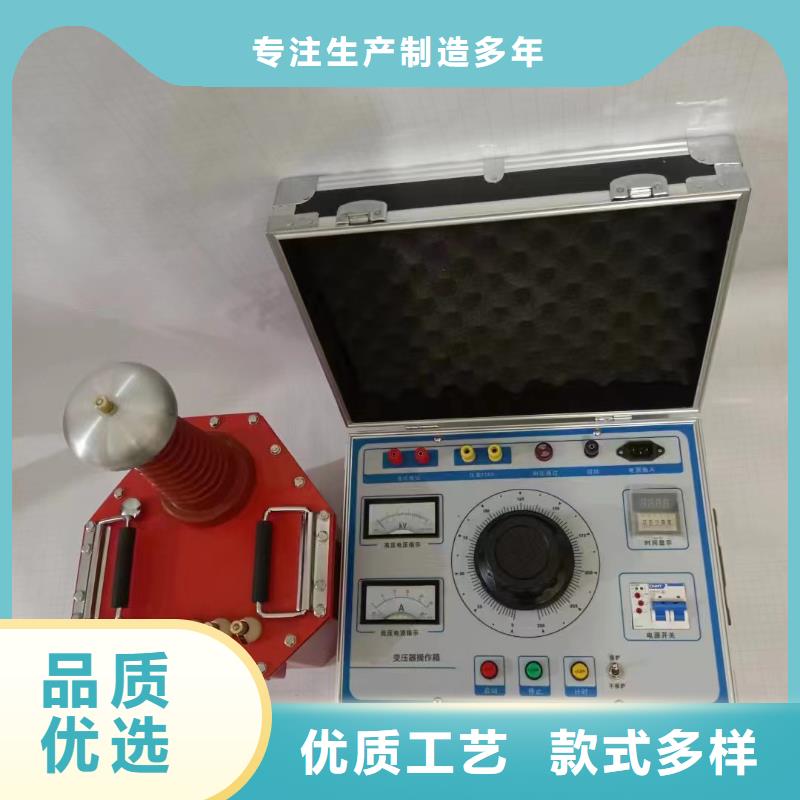

试验变压器控制线路图：5－1：普通操作台线路图：如下六、试验现场布串激组合试验接图１、串级接线3UZC(C)—Ⅲ输入ZC(C)—ⅡTH ZC(C)—ⅠＴHＢ—操作台ZC（Ｃ）—Ⅰ—组试变ZC（Ｃ）—Ⅱ—第二组试变ZC（Ｃ）—Ⅲ—第三组试变△—绝缘支架２、概述为了方便电力系统的现场等级的试验，我们专们设计和生产用多台轻型试验变压器串激组合THYDQ系列试验设备。由于分散组合能力方便使用，故可适应现场多种需要。每个单元重量轻，运输和移动方便，使现场能顺利取得较高的试验电源。３、工作原理TH系列高压试验装置，除电压一级外，都在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。由控制箱供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外壳接地，首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ 级串激抽头供给第Ⅱ级低压绕组的励磁电源，此时Ⅱ级试验变压器输出为第Ⅰ和第Ⅱ级输出叠加。同理，可叠加第Ⅲ级。七、操作试验方法：１、按上图接线，检查压力表指示内部气体压力是否正常（≥ ０.22MPA）２、做交流耐压时短路杆插入孔Ｊ中，做直流泄漏试验，取出 短路杆。３、限流电阻配置：工频耐压每伏0.3～１欧：直流每伏５～１０欧，一般试验可不用。 ４、拆除被试品线引线，套管及器身脏污，必要时采用屏蔽措施。５、准备工作和措施就绪，空试一次设备。６、接上被试品，直流试验应用屏蔽线，以杂散泄漏。７、合上电源，控制箱（柜）电源批示绿灯亮。８、按下起动按钮，起动指示灯亮。９、对控制箱，顺时针均匀加电，注视电压表达到额定电压值。１０、持续规定耐压时间并注视电流表指示。１１、耐压时间到，注视ＫＶ表，迅速均匀降零。１２、做图２实验后用放电棒经电阻放电，然后直接接地放电。１３、高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。八、注意事项１、试验设备的布置，对人身周围要有足够的距离。尽量避免在人员过道上布置设备及施高压引线。２、试验现场安装围栏、悬挂“止步、高压危险”标示牌。３、试验中高压引线要有支撑或牵引绝缘物。要有监护员，防止有人靠近和从底下穿过。４、直流高压试验中微安表在高位时，除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。５、工频耐压试验：请注意验算设备容量是否足够，并应避免产生谐振。６、工作地线（高压尾、稳压电容末端接地线）与保护地线（操作箱外壳）应分开连接，并有良好的接地性能。７、试验中如有电源不规则摆动（如电焊）必然影响高压输出稳定，此时应停止试验查找原因排除。８、试验工作对气候（温度、湿度）的要求应符合试验规程要求，并作记录。９、高压测试工作要严格执行能源部颁发的工作规程有关规定。
