工业厂房的通风天窗 工艺精致

通风气楼施工方案

在通风气楼安装前，根据现场的工作面，对相应的轴线、尺寸位置标高等控制点，并进行复测。在每进行下一道工序施工前必完成上一道工序的验收工作。

A 通风气楼骨架安装

由地面安装工人根据图纸将所安装使用的骨架水平运输至相应的施工区域的地面上；

由屋面安装工人使用手拉葫芦等工具将骨架垂直运输至屋面上安装位置，并使用螺栓临时固定，并在核对无误后进行终固定。

安装流程：

B 通风气楼围护板安装

 围护板由人工将其有堆放区地面运输至上料区地面饼分开堆放。搬运时人员间隔距离不大于3m，以防止板材被折断。

运输方式：

地面：由人工借助两轮车一块一块的搬运。

垂直：因本工程板材过长，无法使用吊车运输，所以采用人工方法，设置细钢丝绳，使用套管加绳索将屋面板运输至屋面。

屋面：由人工一块一块的搬运。

 根据图纸要求，在屋顶通风器上进行 块板的定位、安装。围护板应水平。在 块正确安装后，方可进行后续板材的安装。

注意：屋面板铺设方向需背离当地常年风向。

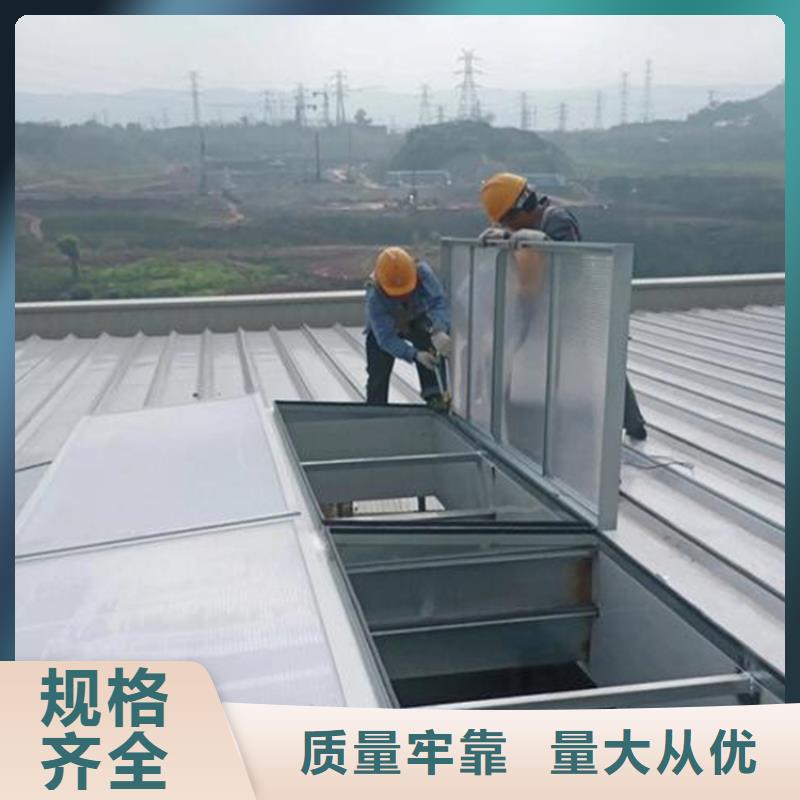

面板施工安装

旋转支柱与屋顶梁连接

电机与骨架的安装

在安装过程中，板与板之间的搭接至关重要，必须严格按照操作规范进行。在屋面板上行走必须穿绝缘软底鞋，严禁踩踏屋面板的高肋。同时在施工中，一定要注意屋面板的清洁工作，做到落手清。已防止屋面有铁屑锈蚀和划到屋面板。

本图集的通风天窗、通风帽具有结构重量轻、外形美观、通风效率高、防雨雪和避风性能好、安装方便等特点。图集的编制体现了新材料、新技术、新工艺，类型多样、设计合理，便于设计选用和施工安装，有利于通风天窗、通风帽在钢结构工业厂房与公共建筑工程中的应用和推广。

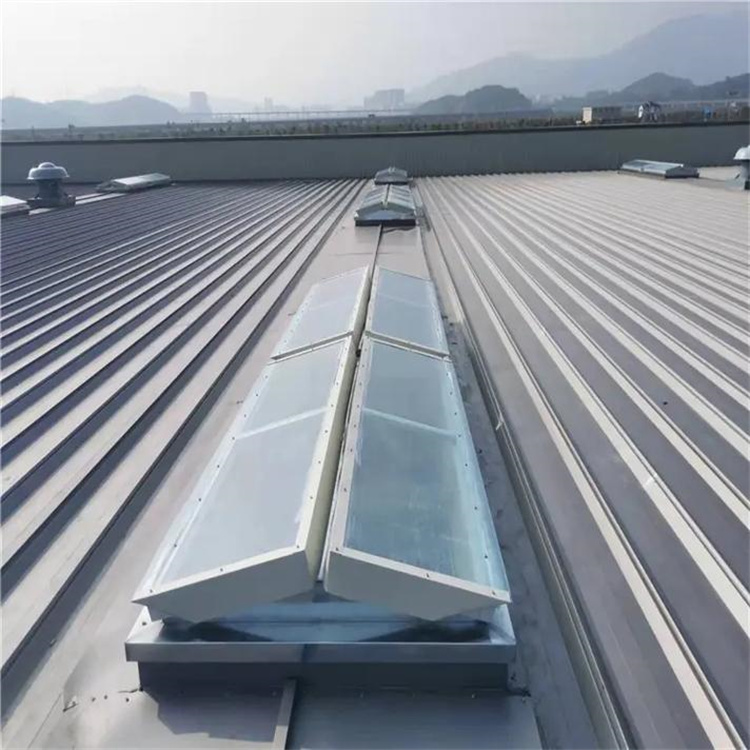

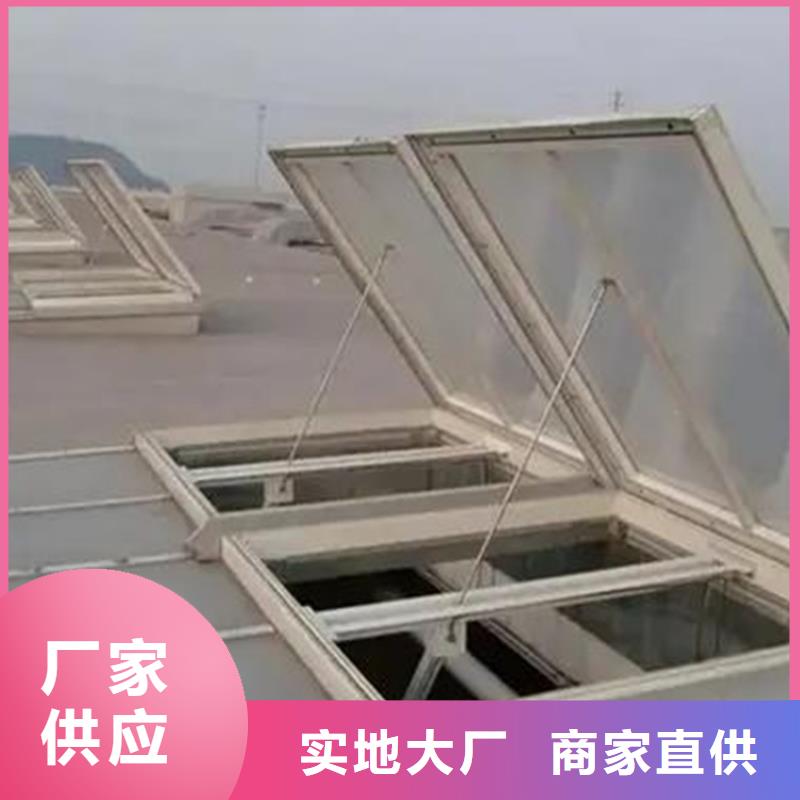

智能天窗程序化控制,可实现定时开关和开启大小。互动式双向沟通智能系统。采光天窗的稳定性与兼容性,上推式的马达设计可控制屋顶窗停留在不同的位置。

防止雨雪的侵入是对通风天窗的基本要求

通风天窗防止雨雪的侵入是对屋面通风天窗的基本要求，本公司电动采光排烟天窗在长期的生产实践中对通风天窗防雨性能进行深入研究探索，在结构上进行了多次优化改进，在强化挡雨板、外围护板和泛水板标准化制造施工确保设备本体防雨性能的同时，适当增加了倾斜式排水槽的数量，以保证暴雨天气雨水能迅速通过外围护板排出，达到通风天窗排水及时，不影响天窗的整体结构。
