BLQZ钢结构支座示意图
更新时间：2025-06-03 19:34:04 ip归属地：林芝，天气：小雨，温度：10-18 浏览次数:1 公司名称： 瑞诚工程橡胶(林芝市分公司)
以下是:BLQZ钢结构支座示意图的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 976/个 |
| 发货期限 | 7-15天 |
| 供货总量 | 7548 |
| 运费说明 | 包邮 |
| 小起订 | 1 |
| 质量等级 | 优质 |
| 是否厂家 | 是厂家 |
| 产品材质 | 铸钢 |
| 产品品牌 | 尚友 |
| 产品规格 | 350KN |
| 发货城市 | 河北衡水 |
| 产品产地 | 河北衡水 |
| 加工定制 | 是 |
| 产品型号 | WJQZ网架支座 |
| 可售卖地 | 全国 |
| 产品重量 | 80Kg |
| 产品颜色 | 灰色 |
| 质保时间 | 50年 |
| 外形尺寸 | 300*300*120 |
| 适用领域 | 网架钢结构工程、连廊工程、机场、火车站、高速公路、高架桥等 |
| 是否进口 | 否 |
| 质量认证 | ISO9001 |
| 产品功率 | 50KN |
| 工作温度 | 常温-25℃～+60℃耐寒-40℃～+60℃ |
| 产品名称 | 网架钢结构抗震连廊滑动支座 |
| 竖向承载力 | 300KN |
| 水平剪力 | 50KN |
| 位移量 | ±50mm |
| 转角 | 0.02ad |
| 类型 | 双向滑动/单向滑动/固定 |
| 抗拔力 | 30KN |
| 功能 | 减震抗震隔震，地震发生时对结构起稳定性能 |
| 用途 | 避免地震发生时建筑结构的破坏和倒塌 |
| 摩擦系数 | 0.03 |
| 适用工程 | 钢结构网架工程、市政建设工程、公路、铁路建设工程 |
| 风格 | 抗冲击性好、抗压强大 |
| 弹性刚度 | 3KN/mm |
| 材质 | 可焊钢ZG275-485H |
| 执行标准 | GB/T17955-2009（桥梁球型支座） |
以下是:BLQZ钢结构支座示意图的图文视频
BLQZ钢结构支座示意图,瑞诚工程橡胶(林芝市分公司)为您提供BLQZ钢结构支座示意图的资讯,联系人:刘经理,电话:【18762195566】、【18762195566】,发货地:河北省衡水市滨湖新区彭杜乡王许庄。 西藏自治区,林芝市 林芝市总面积114870平方千米，西藏自治区内与拉萨、山南、那曲、昌都相邻，西藏自治区外与云南毗邻，边境与印度、缅甸接壤，平均海拔3100米。截至2023年4月，辖1个市辖区、5个县，代管1个县级市，56个乡（镇、街道办）、504个村（居），居住着藏族、汉族、门巴族、珞巴族等35个民族和僜巴，常住人口23.89万人（截至2022年8月）。
BLQZ钢结构支座示意图视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。

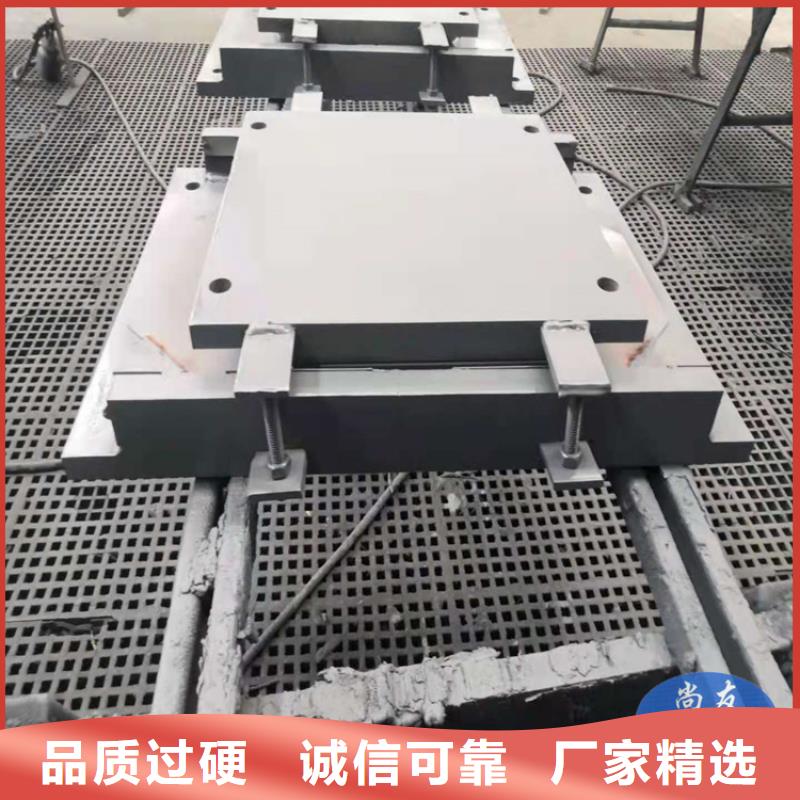

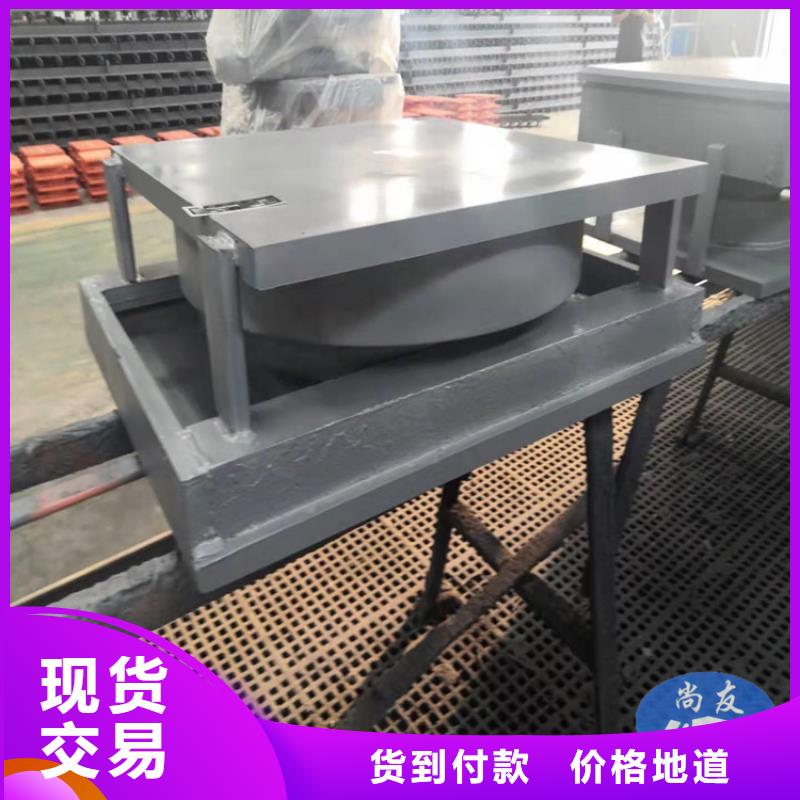

以下是:BLQZ钢结构支座示意图的图文介绍
网架支座，即在网架结构工程中使用的网架钢结构支座。衡水建硕公司根据工程的结构和支座的使用性能，网架钢结构支座分为：网架抗震钢球支座、网架减震钢球支座、网架抗震球型钢支座和网架减震球型钢支座四个类型。每种类型的网架钢结构支座又分为双向活动、单向活动和固定型三种型式。网架钢结构支座是按客户要求和工程需要定制加工，设计所需要的技术参数如下：1，所需产品的竖向承载力是多少(kN)；2，所需产品是否需要抗拔力，抗拔力是多少(kN)；3，所需产品是否存在位移，是单向位移还是双向位移，位移量是多少(±mm)；4，所需产品是否需要抗剪力，抗剪力是多少(kN)；5，所需产品是否存在转角，转角值是多少(rad)；6，网架支座安装空间为多少mm（长、宽、高）；7，是否需要剪切刚度；8，网架支座与钢结构的上下连接固定方式是什么(焊接还是螺栓)；以上技术参数请设计单位给定后，我们可依照产品标准进行单独设计。
瑞诚le="font-size:14px;">支座设计承载力：0.4MN-60MN分33个等级水平承载力：固定型支座各向、单向活动型支座非活动方向的设计水平承载力分三级：JPZ(Ⅰ)型（普通型）——设计水平承载力为支座竖向承载力的10%；JPZ(Ⅱ)型（抗震型）——设计水平承载力为支座竖向承载力的15%；JPZ(Ⅲ)型（抗震型）——设计水平承载力为支座竖向承载力的22.5%设计位移：单向活动型支座活动方向横向放置时横桥向的位移量和双向活动型支座横桥向的位移量为±50mm；单向活动型支座的活动方向和双向活动型支座的顺桥向位移量分为±50mm，±100mm，±150mm，±200mm，±250mm；网架钢结构支座选用时应注意的事项：1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。3、减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。
随着经济的发展，大型网架钢结构的建设，尤其是网壳结构的大型化和复杂化，使得结构对抗风稳定、温度引起的杆件收缩和地震时减隔振性能等要求比较苛刻。在结构设计上越来越多的选用支座来达到上述目的，利用支座的转动、位移使节点的受力状况得到改善。下面结合支座的设计原理和使用现状对网架支座产品的选型进行简要阐述。 一、支座的类型 现在市场的网架支座存在以下几种形式，从公路盆式橡胶支座转化而来的网架支座产品，将支座的上支座板和底盆的结构稍做调整，实现支座的抗拉和抵抗水平力。近几年还发展了关节轴承支座，在支座内安置关节轴承时间节点的转动，这种支座的转动灵活，但位移受到了一定的限制。 二、支座选材 目前国内网架支座产品大多为钢件制作，支座内含有不锈钢板、聚四氟乙烯板用于实现支座的位移，设置一块球冠衬板，利用球面的转动实现支座的转动。不锈钢板和聚四氟乙烯板的滑移面已经应用成熟，使用年限均可达到与建筑物同寿命。 三、技术指标 支座的力学参数来源于网壳结构节点受力情况，节点的竖向压力、竖向拉力、位移、刚度在理论计算中很容易计算出，直接作用于支座即可。需特别说明的是支座的转角，如果能明确节点的转动中心，支座的转动中心与节点的转动中心要重合。 四、安装 支座的按安装分为螺栓锚固和焊接锚固。在实际施工过程中，经常发生螺栓孔位置不正造成支座无法按装，故不采用螺栓安装。钢结构现场焊接技术比较成熟，采用焊接方式进行连接，但支座的受热温度应当控制，不要超过200摄氏度，。 支座的钢结构形式、技术指标和安装对节点结构起着重要的作用，能够正确选用结构合理的支座产品，有利于提高工程质量，同时还能够推进网架支座设计的发展。
诚实、守信、敬业、创新是我们的企业精神。以质量求生存，以信誉求发展是我们的经营方针。瑞诚工程橡胶(林芝市分公司)全体员工热忱欢迎各界朋友与我们建立合作关系，我们将全力为您提供满意、放心、周到的 盆式橡胶支座。
根据网架钢结构支座实际使用时的受力条件，加载分析时分为压剪和拉剪两个工况分别进行计算，其主要受力部件的有限元分析结果如下。拉剪工况的施力情况，其中拉力2700KN，剪力1200KN。常用固定型球铰支座的特点:固定球型铰支座通过球面传力，受力面积大，并采用几种材料的优化组合，故与其他铰结构支座相比（摇摆支座、辊轴支座），其体积和高度均大减少，重量轻，便于安装，并与同样承载力的钢支座相比造价较低。固定球型铰支座适用温度范围大，耐久性能好；不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。固定抗震铰支座特别适用于大跨度空间结构，大跨度桥，宽桥，曲线桥，斜拉桥，坡道桥，尤其在地震高烈度区更为适用，而其他类型的支座则难以满足要求。固定抗震铰支座具有抗拉结构，可减少桥端压重块。固定抗震铰支座已开发出参数化、系列化产品，可满足不同用户的各种技术要求，并可根据用户要求设计加工。
