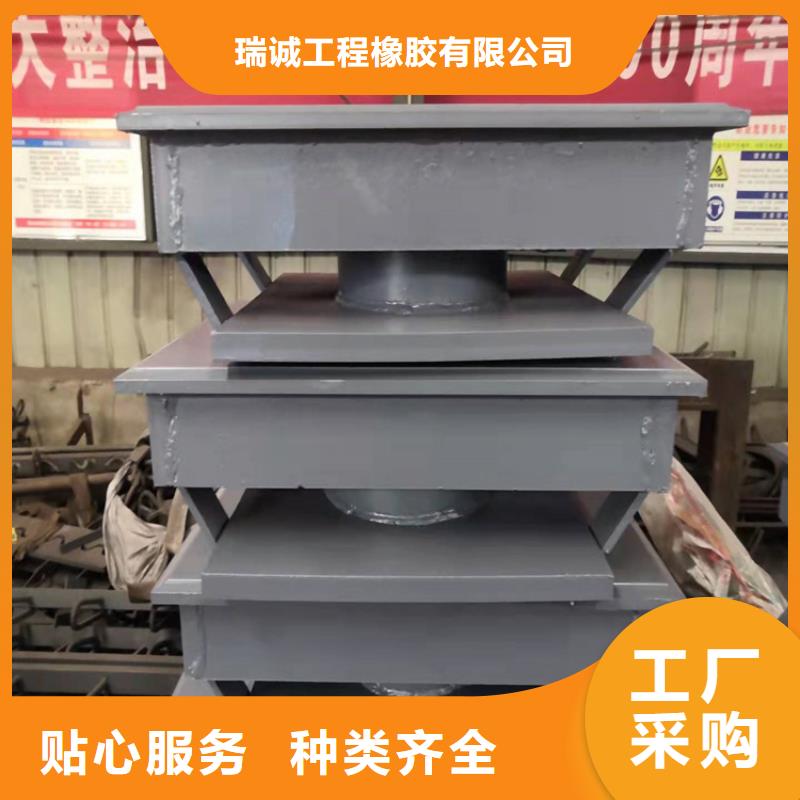

瑞诚工程橡胶有限公司生产的网架钢结构支座构造与力学模型的对应关系平板支座（平板压力支座、平板拉力支座）可以实现固定铰支座，但是无法实现比较理想的单向 滑动铰支座和双向滑动铰支座，也不能实现准确弹 簧约束值的单向弹簧铰支座和双向弹簧铰支座。另 外平板支座对弯矩释放不是很好，对于大跨度网架（＞60 m）、支座转角较大（＞0.005 rad）和受力复杂的支座节点不宜选用，否则将造成计算假定与实际受力偏差较大。板式橡胶支座和盆式橡胶支座可以实现固定铰支座、单向弹簧铰支座、双向弹簧铰支座，不能实 现比较理想的单向滑动铰支座和双向滑动铰支座。 另外板式橡胶支座和盆式橡胶支座耐久性差，设计使用年限一般不大于 20 年，对于检修比较困难或检修代价比较大的工程不宜采用。球形钢支座可以实现固定铰支座、单向滑动铰支座、双向滑动铰支座、单向弹簧铰支座和双向弹簧铰支座，耐久性又非常好，正常维护的情况下一般可以达到 50 年以上，是非常好的一种支座形式。但是球形钢支座也有一个缺点，就是价格比其它支座类型要高。

钢结构网架平板压力支座一般适用于较小的跨度网格。如图中(a)用在焊接钢板节点的网格中，图中(b)用在焊接空心球或螺栓球的网格中。两者都是通过十字节点板和底板把支座反力传递给下部结构。这种节点的预埋锚栓只起到定位的作用，安装就位之后，应当把底板和下部支承面板焊牢。这种节点构造的优点具有：结构简单、加工方便、用钢量省等，但是支座底板下的应力分布却不均匀，和计算网架支座假定相差较大，所以通常适用于较小跨度的网架支座。钢结构网架平板压力支座节点设计主要过程如下：1、首先要计算确定底板尺寸和厚度，一般底板尺寸不小于200毫米，支座底板厚度不能小于12毫米而太薄。2、十字板的焊缝验算，一般支座节点板的侧向垂直加劲肋，可以按支座底板厚度的0.7倍采用。3、十字板和支座底板连接焊缝计算。4、过度钢板，在实际设计中要求将支座节点底板上的锚栓孔对准已埋入支承柱内的锚栓，对土建施工精度要求比较高，因此对传递压力为主的压力支座节点中也可以在支座底板与支承面顶板间增设过渡钢板，如图中（c）所示。过渡钢板上设埋头螺栓与支座底板相连，过渡钢板可以通过侧焊缝与支承面顶板相连，这种构造支座底板传力虽然比较间接，但是可以简化施工。当支座底板面积较大时可以在过渡钢板上开设椭圆形孔，以槽焊与支承面顶板相连，来确保钢板间的紧密接触。5、支座与下部支承结构的连接通常采用锚栓连接，在压力支座情况下可以按构造要求设置，其直径宜在20到25毫米范围内采用。锚栓在混凝土中的锚固长度应当参照《混凝土结构设计规范》(GB0)选用，锚固长度不应小于25倍锚栓直径，并设置双螺母。支座底板上的锚栓孔径一般是取锚栓直径的两倍左右。锚栓孔上还应设置垫板，其厚度一般取支座底板厚度的0.7到1.0倍，其上锚栓孔径一般比锚栓直径大1到2毫米。而十字板高度宜尽量减小，其构造高度视支座球直径大小取100到250毫米，并防止斜杆和支座边缘相碰。十字板和螺栓球节点相连时，应将球体预热至150到200摄氏度，并以小直径焊条分层对称施焊，并保温缓慢冷却。未经授权许可,严禁私自转载

网架钢结构支座公路桥梁盆式钢支座产品特性1、采用不锈钢板与聚四氟乙烯模压板间的平面滑移作为支座的滑移面，具有低的磨擦系数、承载能力大、 变形小，耐磨耗、抗腐蚀能力强。2、由于采用密封的橡胶不但大大提高了支座的承载能力及橡胶的寿命，更为重要的是保证了网架钢结构支座具有灵活的转动性能及良好的缓冲性能。3、公路桥梁盆式橡胶支座具有构造简单、重量轻、价格便宜的特点。盆式钢支座对桥梁的建筑高度低，对桥梁设计非常有利，主要用来满足大型桥梁建造的需要。钢盆式支座同时依靠中间钢板上的F4板与上座板的不锈钢板之间的低系数来实现上部结构的水平位移，使支座所承受的剪切不再由橡胶完全承担，而间接作用于钢制底盆及F4板与不锈钢之间的滑移上。
