白沙县钢结构球铰支座种类

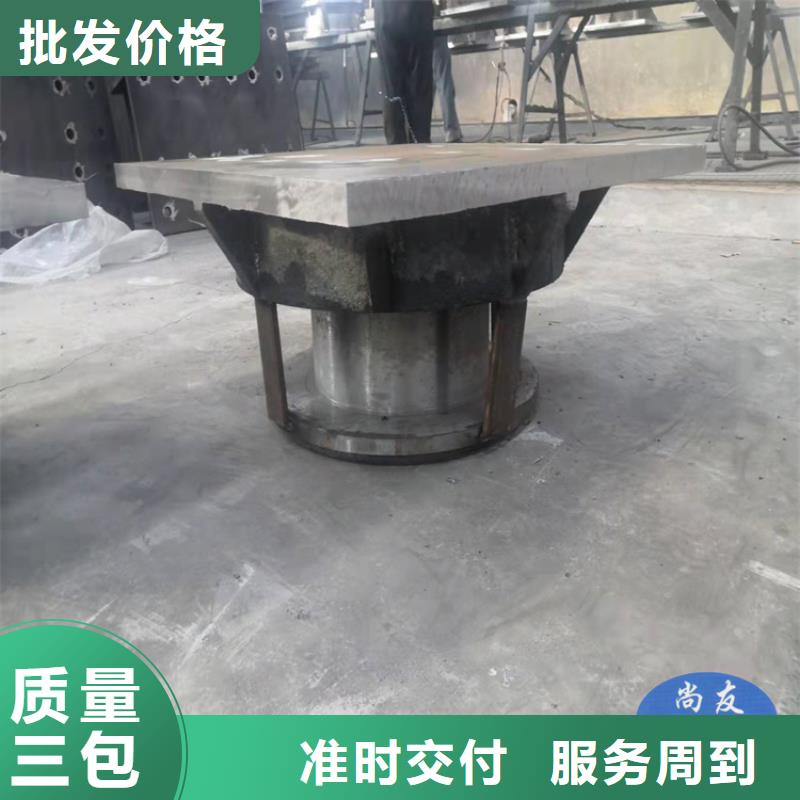

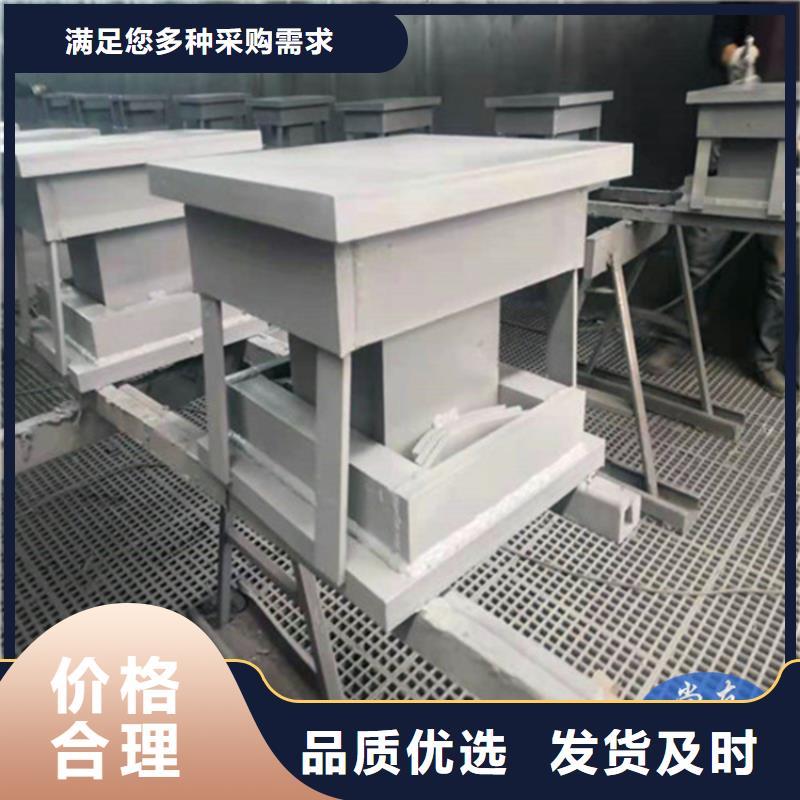

网架钢结构支座、 qz系列球型支座和球形支座是指盆式橡胶支座的基础上发展起来的一种新型桥梁支座。球形支座有固定支座、单向活动支座和多向活动支座之分。由于球形支座不再使用橡胶承压，不存在橡胶变硬或老化等不良影响，因此特别适用于低温地区。公路桥梁球形支座的优点在于：传力可靠，各方向转动性能一致，不仅具备盆式橡胶支座承载能力强、水平位移大的特点，而且能适应大转角的需要，适用于宽桥、坡桥、曲线桥等；还由于承压部件不使用橡胶块，不存在橡胶低温脆性等影响，因此特别适用于低温地区。其类别分为固定型(GD型)、单向型(DX型)、双向型(SX型)三种类型，按耐气候性能分为普通型(适用于-25～+60℃)和耐寒性(适用于-40～+60℃)。

网架钢结构支座所能承受的竖向反力从1000kN到20000kN；公路桥梁球形支座可能容许的 转角为34～69’；公路桥梁球形支座容许的 位移量为：顺桥向50～150mm、横桥向20mm；支座的摩擦系数f≤0.05；支座可承受的水平荷载为支座可承受竖向反力的10%。



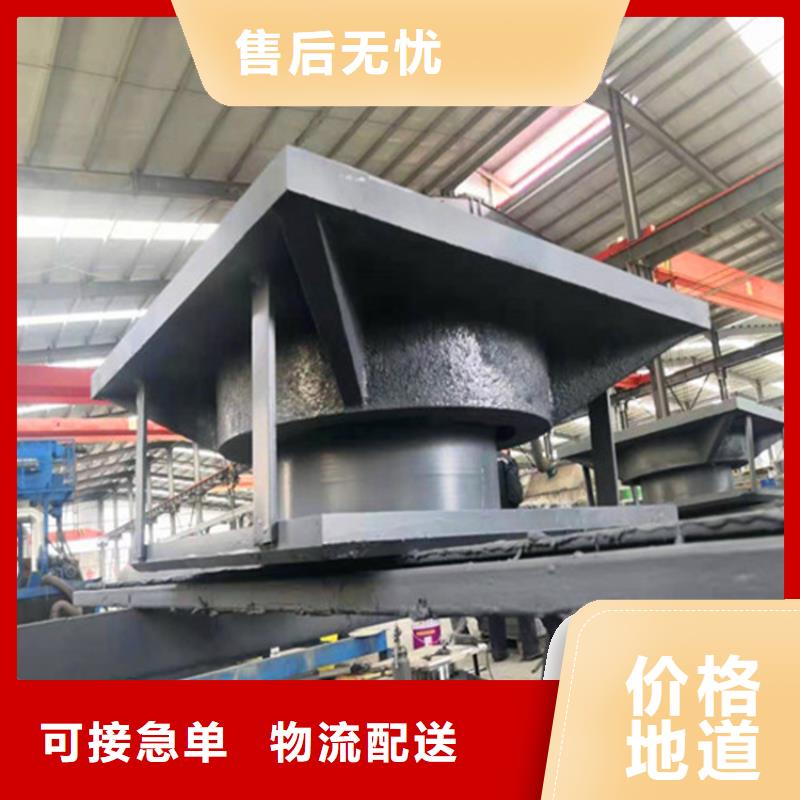

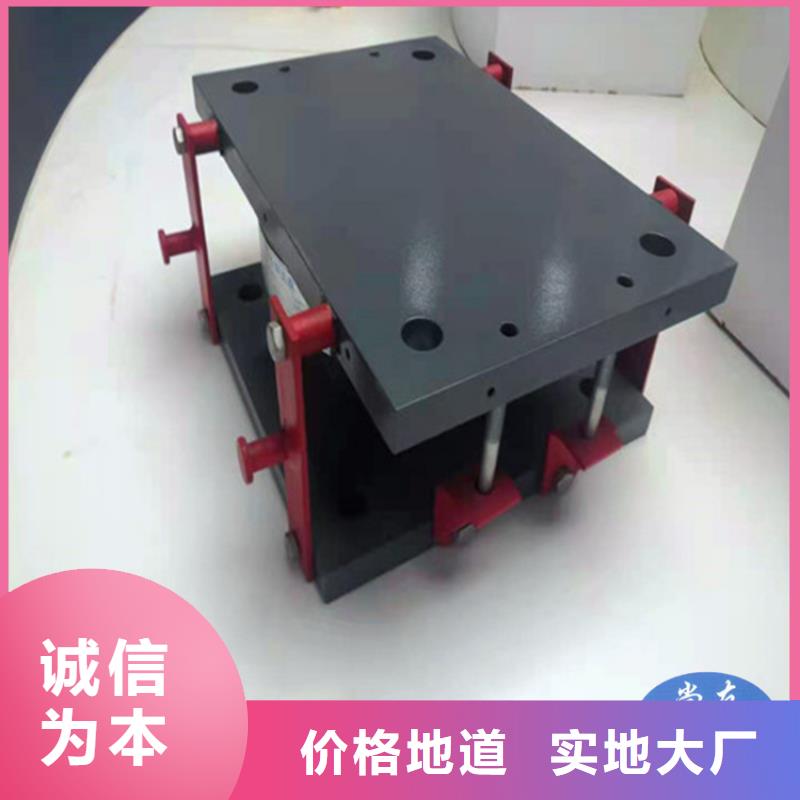

钢结构抗震球形支座特点：
网架钢结构支座可设计万向承载、万向转动，自由滑动，能较好地实现力学上铰的功能；球面传力，不出现力的颈缩现象，作用在下部结构上的反力比较均匀  抗震钢支座摩擦副采用高分子量聚乙烯，具有较低的摩擦系数，有硅脂润滑条件下，应力为30MPa时常温时（23±5℃）动摩擦系数≤0.005，低温时（-35±5℃）动摩擦系数≤0.025  抗震钢支座静刚度大，竖向承载力可达100MN，水平位移可达±500mm，有效释放温度应力和地震变形，可适应不同工程的需要  钢结构抗震球形支座耐久性好，不用橡胶承压，保养维护方便，使用寿命长。



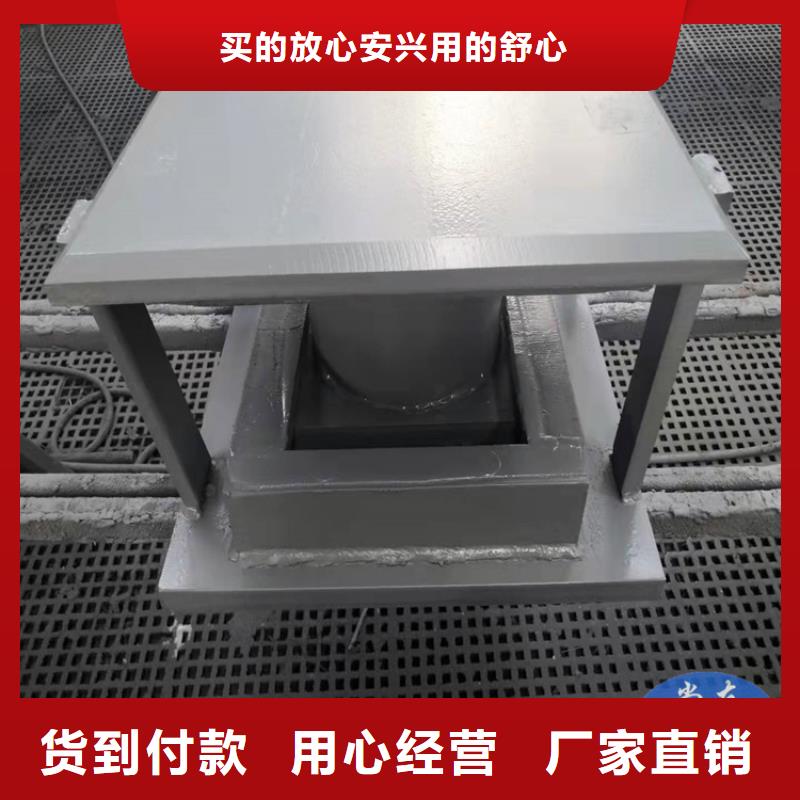

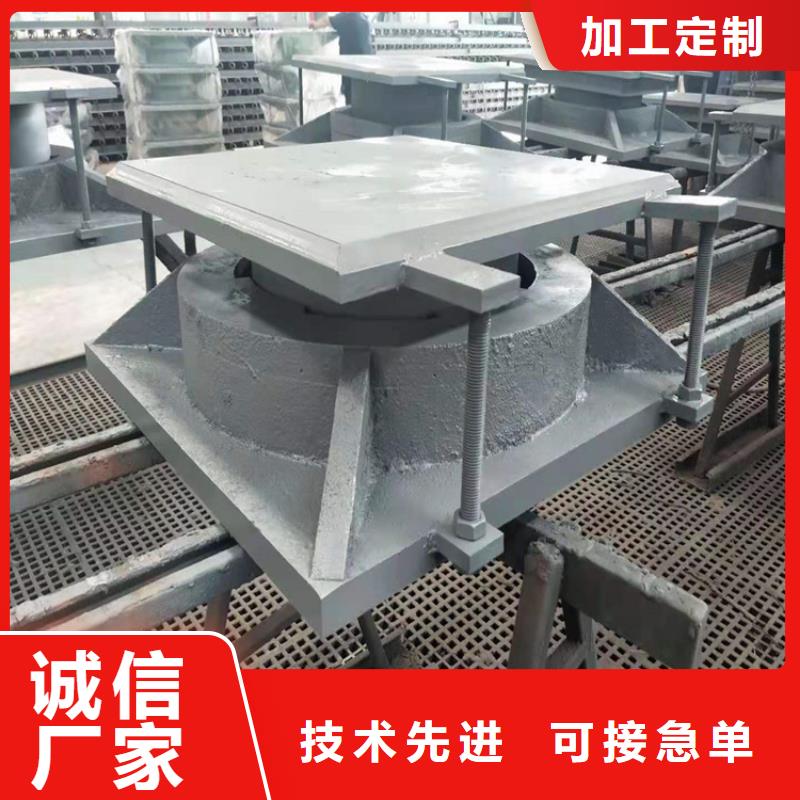

瑞诚工程橡胶有限公司生产的网架钢结构支座构造与力学模型的对应关系平板支座（平板压力支座、平板拉力支座）可以实现固定铰支座，但是无法实现比较理想的单向 滑动铰支座和双向滑动铰支座，也不能实现准确弹 簧约束值的单向弹簧铰支座和双向弹簧铰支座。另 外平板支座对弯矩释放不是很好，对于大跨度网架（＞60 m）、支座转角较大（＞0.005 rad）和受力复杂的支座节点不宜选用，否则将造成计算假定与实际受力偏差较大。板式橡胶支座和盆式橡胶支座可以实现固定铰支座、单向弹簧铰支座、双向弹簧铰支座，不能实 现比较理想的单向滑动铰支座和双向滑动铰支座。 另外板式橡胶支座和盆式橡胶支座耐久性差，设计使用年限一般不大于 20 年，对于检修比较困难或检修代价比较大的工程不宜采用。球形钢支座可以实现固定铰支座、单向滑动铰支座、双向滑动铰支座、单向弹簧铰支座和双向弹簧铰支座，耐久性又非常好，正常维护的情况下一般可以达到 50 年以上，是非常好的一种支座形式。但是球形钢支座也有一个缺点，就是价格比其它支座类型要高。
