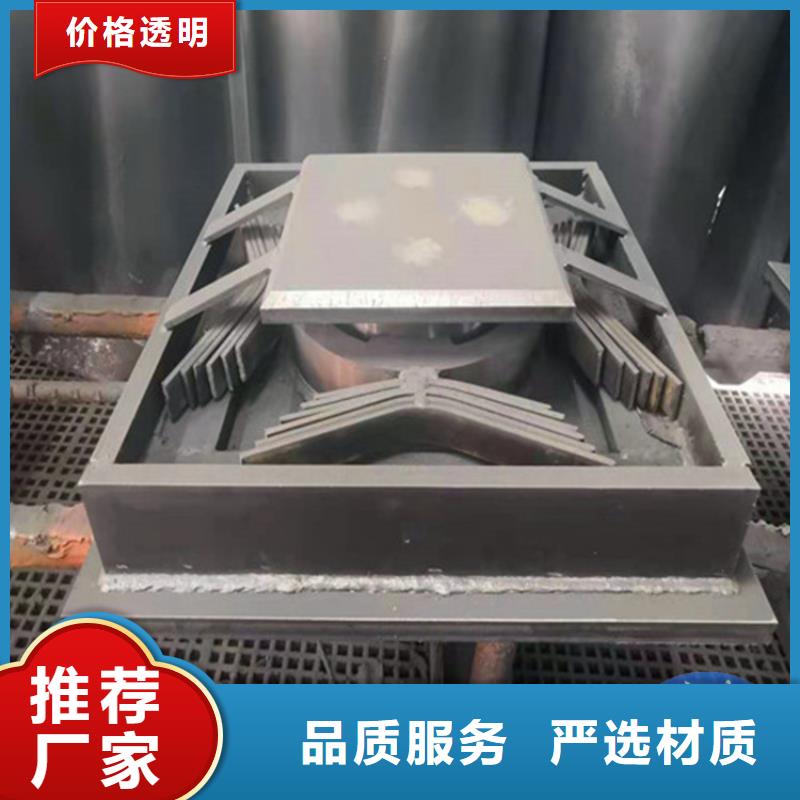

球型支座球形支座构造特点及功能球型支座是由上座板、下座板、凸形中间板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面。 同凸形中间板相对应，两者之间衬有一弧形四氟板。通过球面与之滑动来满足梁端的转动；上座板上的不锈钢板与中间钢板上的另一四氟板组成第二滑动面，完成梁体因温差诸因素产生的伸缩位移。球形支座传力可靠，各向转动性能致，不仅具备盆式橡胶支座承载能力大、水平位移大的特点，而且能适应大转角的需要。由于承压部件不使用橡胶件。不存在橡胶低温脆性等影响，因此特别适用于低温地区。球型钢支座本身产生变形小:主要适用于大跨度和特大跨度空间结构;耐久性好，适用温度范围大(-40°C~+70°C)；体积小、重量轻、造价较低。

网架球形支座的摩擦特点和应用范围支座安装的滑动支座的摩擦副采用聚四氟乙烯板与镜面不绣钢材料，与钢摩擦副、钢与聚四氟乙烯板摩擦副、滚动摩擦副的支座相比，这使得网架球形支座具有如下特点： 1．摩擦系数低：μ≤0.1； 2．自润滑性好：摩擦副间无需注油或润滑剂，减少维护工作量； 3．适应性强：适用在各种环境状态下工作，性能稳定可靠； 4．耐磨损：在正常情况下，使用寿命长达15年以上。 滑动抗震球形支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。通常由于支座的转动中心与上部结构的转动中心不复合，而在中座板和下座板之间形成第二滑动面。根据上部结构与支座转动中心的相对位置，球面转动方向可以与平滑动方向一致或相反。如果两个转动中心复合，则无平面滑动。
