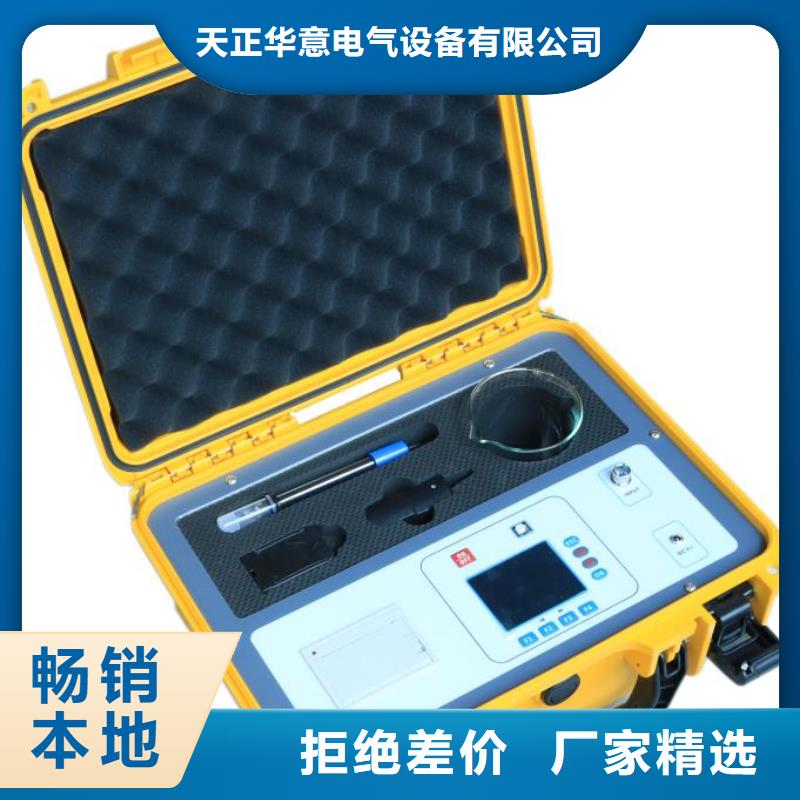

绝缘子盐密度测试仪装置结构及原理2.1 装置结构交流接地故障查找仪由系统分析仪、支路探测仪、采集器三部分组成。2.2 测试原理2.2.1 交流中心点不接地系统障查找原理(IT系统)该装置采用低频小信号的原理对被测系统进行绝缘分析与故障定位。在对交流不接地系统绝缘故障进行查找时，将分析仪上标示的L1，L2，L3及地线对应的接入被测系统，分析仪会向被测系统施加一低频小信号来计算系统总的对地绝缘电阻，如下图示：交流不接地系统绝缘故障分析原理图如上图示，信号源Signal产生的电压变化幅值为U1，此时，B点对地的电压变化幅值为U2，根据R1与Rx两端的电压与电阻比可列关系式：（U1-U2）/U2 ＝ R1/Rx可得：Rx ＝ (R1 ＊ U2) / (U1 – U2)如果分析仪检测出被测系统存在绝缘故障，则按照用户设定的频率与信号幅值启动检测信号，该检测信号在被测系统中产生的电压变化幅值为U2。在C，D，E处分别检测被测系统馈线漏电电流变化波形，C处为1＃正常馈线，D处为N＃故障馈线的故障点靠近母线一侧，E处为N＃故障馈线回路的故障点靠近负荷一侧。由于C处与E处负荷侧方向没有绝缘故障，所以其对应的电流I１与Im为零，而D处负荷侧存在故障电阻Rx,则信号源在Rx上会产生故障电流信号，该故障信号电流的频率与幅值会与信号源Signal的频率和幅值变化一致，如果信号源在Rx两端产生的电压变化幅值为U2，电流变化幅值为In,则：Rx ＝ U2 / In对于单相不接地交流系统绝缘故障查找，则只需接入L1与L2及地线即可。2.2.2 交流中心点接地系统故障查找原理（TN-S系统）对于中心点接地系统故障查找可直接采用漏电流测量的方式进行分析，如下图示：设图中L1，L2，L3三相对地电压分别为U1，U2，U3，分析C，D，E三处的电流可知，C与E处电流为零，D处电流为U3/Rx,根据这一特征可以实现该类系统的绝缘故障查找。

绝缘子盐密度测试仪先衷心感谢您选购本公司的无线智能绝缘子检测仪产品。为了帮助您尽快熟练使用仪器，请您务必详细阅读本使用说明书。本手册主要介绍TH-3200无线绝缘子检测仪 的使用方法，请您遵守并按规定使用本产品，以确保仪器良好运行。?请遵守电力工业的工器具性试验规程，勿在易燃、易爆、潮湿等恶劣环境下操作；?绝缘杆的使用长度和试验标准，每300mm，施加工频电压75KV，时间一分钟：以无击穿，闪络及过热为合格；?本仪器符合高电压绝缘强度的要求，但在带电设备上操作请务必通过绝缘杆进行，操作中应小心谨慎，避免触电；?手持终端电源供电，使用2节1.5V（5号）干电池，长期不使用仪器时，请拔出电池存放。探测器内置大容量锂电池，长期不使用仪器时，建议每隔一个月充电维护一次，以免电池自放电耗尽损坏电池；?未经本公司许可，请勿拆卸仪器。如因擅自拆卸仪器而导致仪器功能失效，不予保修和退换，若因此造成人身及财产伤害，本公司概不负责。?为保证产品功能不断改进和完善，本仪器规格可能不定期更新，因此您使用的仪器可能与说明书有些许差别，恕不另行通知。如果您有疑问请致电本公司售后部，也可访问本公司网站了解更多信息。
