以下是:非线性电阻测试仪配电终端自动化测试仪一站式采购方便省心的产品参数
导读 非线性电阻测试仪配电终端自动化测试仪一站式采购方便省心,天正华意电气设备(景德镇市分公司)为您提供非线性电阻测试仪配电终端自动化测试仪一站式采购方便省心,联系人:杨经理,电话:【18762195566】、【18762195566】,请联系天正华意电气设备(景德镇市分公司),发货地:平度市平安路2号。 江西省,景德镇市 景德镇市，别称“瓷都”，江西省地级市，位于江西省东北部，西北与安徽省东至县交界，南与万年县为邻，西同鄱阳县接壤，东北倚安徽省祁门县，东南和婺源县毗连。介于东经116°57′—117°42′，北纬28°44′—29°56′之间，总面积5256平方千米。截至2022年10月，景德镇市下辖2个市辖区、1个县级市、1个县。截至2022年末，景德镇市常住总人口为162.1845万人。
不要错过这部精心制作的非线性电阻测试仪配电终端自动化测试仪一站式采购方便省心产品视频！仅仅一分钟的时间，您将能够领略到我们产品的卓越品质和出色设计，发现更多令人心动的细节。
以下是:非线性电阻测试仪配电终端自动化测试仪一站式采购方便省心的图文介绍

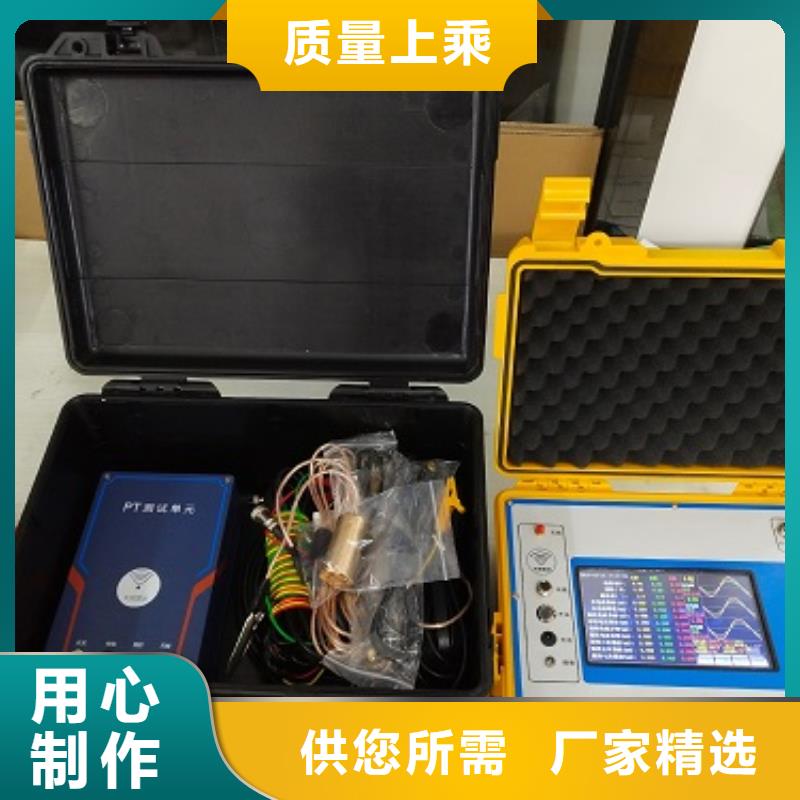

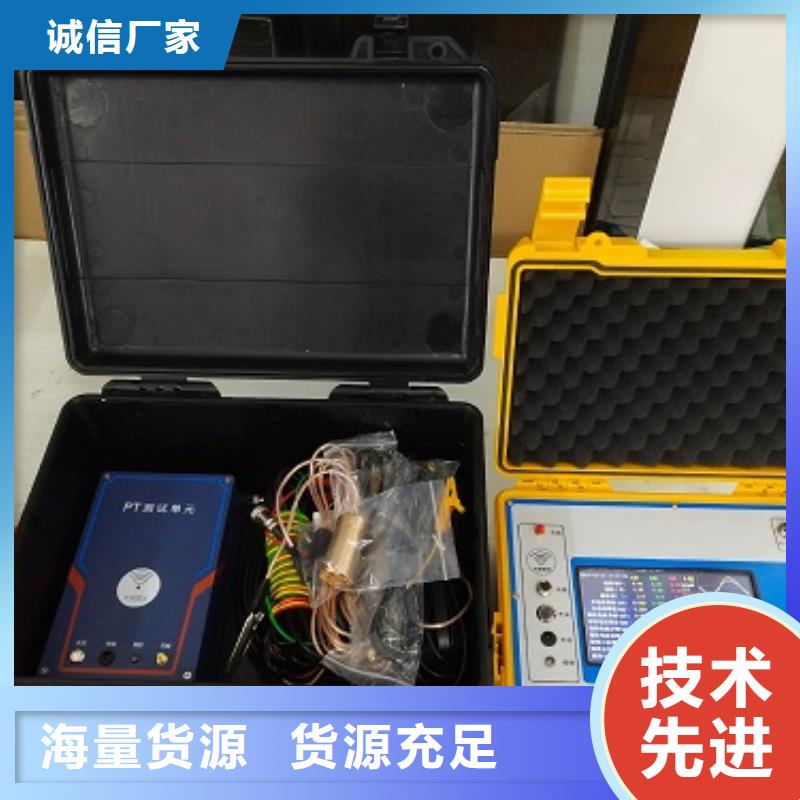

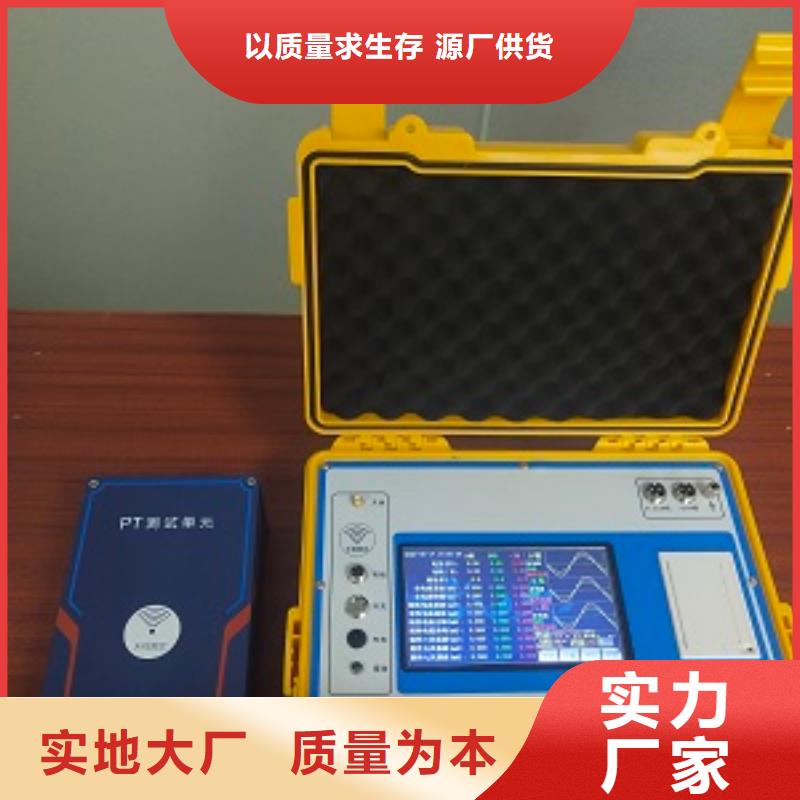

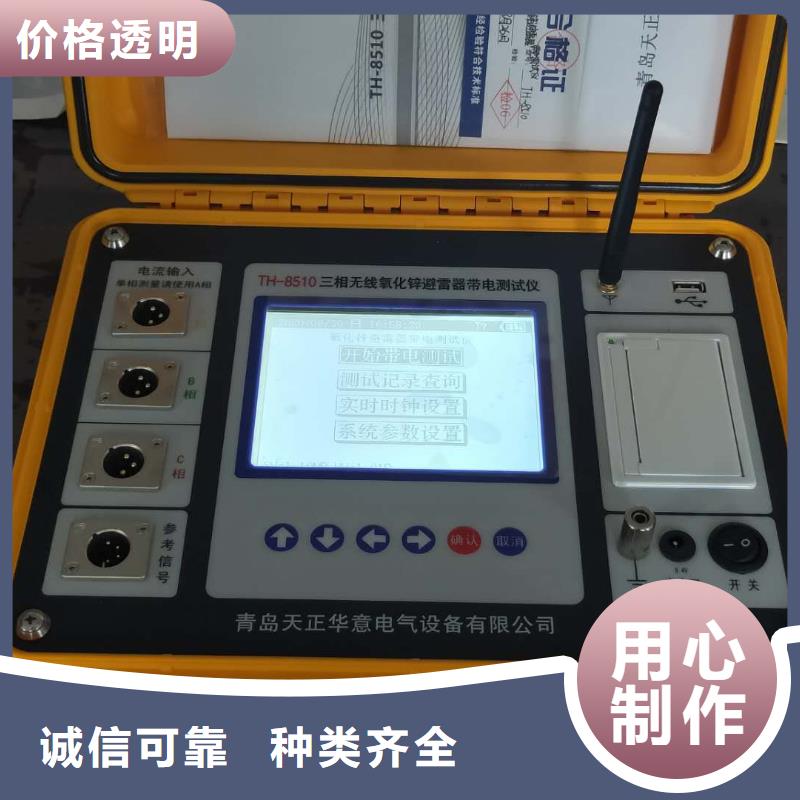

非线性电阻测试仪技术指标1.电源：内部锂电池供电或DC8.4V适配器2.测量范围：泄漏电流： 0-20mA（可扩展）；（选配：电流钳式传感器0-20mA。）电压： 30-250V（可扩展）；（选配：电场强度输入范围：30kV/m~300kV/m。）角度：0-360o阻性电流：0-20mA（可扩展）；容性电流：0-20mA（可扩展）；3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流：全电流波形、基波有效值、峰值。泄漏电流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 负峰值Ir-。容性电流基波。电压：电压波形、电压有效值。相角差、功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>1500米（可扩展）6.锂电池参数：充电时间 > 2.5小时 连续工作时间 > 7小时间断工作时间 > 7×24小时7.整箱尺寸： 主机42cm×34cm×18cm 8.整箱重量： 主机7.5kg四、仪器面板介绍图2 测试仪面板如图2所示，测试仪分为主机和单元（UNIT）两部分。单元：采集PT二次侧电压或采集B相感应板电场强度信号（选配），共计2种电压采集方式。主机：采集氧化锌避雷器泄漏电流，并接收PT测试单元电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流通过计数器两端采样，也可以通过电流钳钳避雷器接地线采样（选配），共计2种电流采集方式。通信方式：两机之间的通信可选择有线同步，无线同步二种同步方式。也可以用无电压方式软件模拟电压，将不需要使用单元。共计3种同步通信方式。五、使用方法1．测试线接线方法（1）方式一：现场带电接线方式（电流计数器两端采样、电压PT二次侧取样）图3测试线接线方法如图3所示，请先接主机电流线（航插4芯引出4根线），接入主机航插，再接黑线到计数器下端地线，然后分别按黄绿红颜色线接入A、B 、C相避雷器下端计数器上端。再接单元的电压线（航插5芯引出4根线），接入单元航插，再接PT二次测量端，分别按黄绿红黑颜色线接入二次侧测量端的A、B、C、O，一定要小心谨慎接线以避免PT二次或试验电压短路。

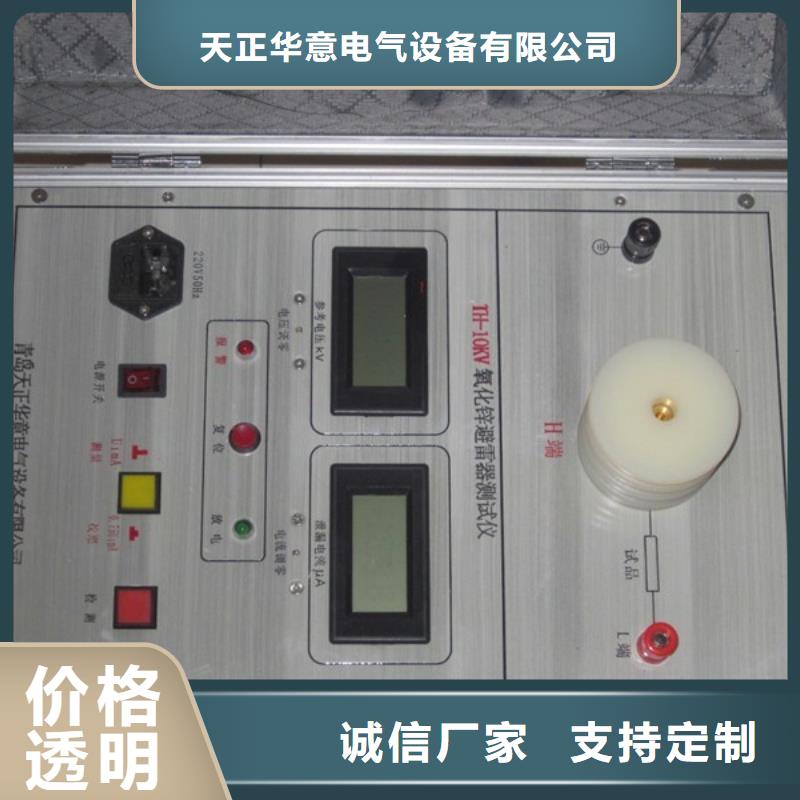

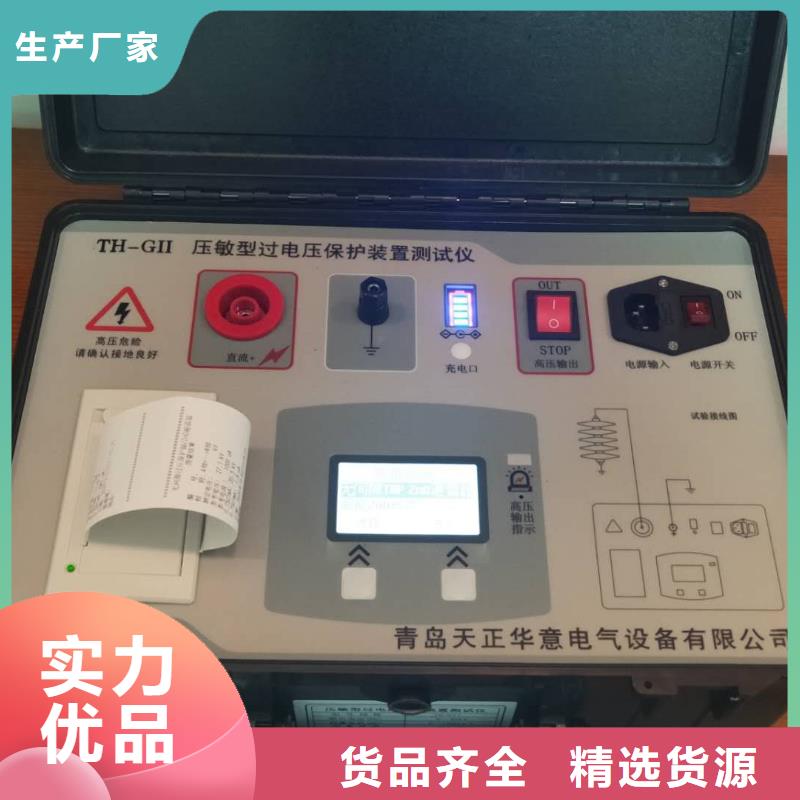

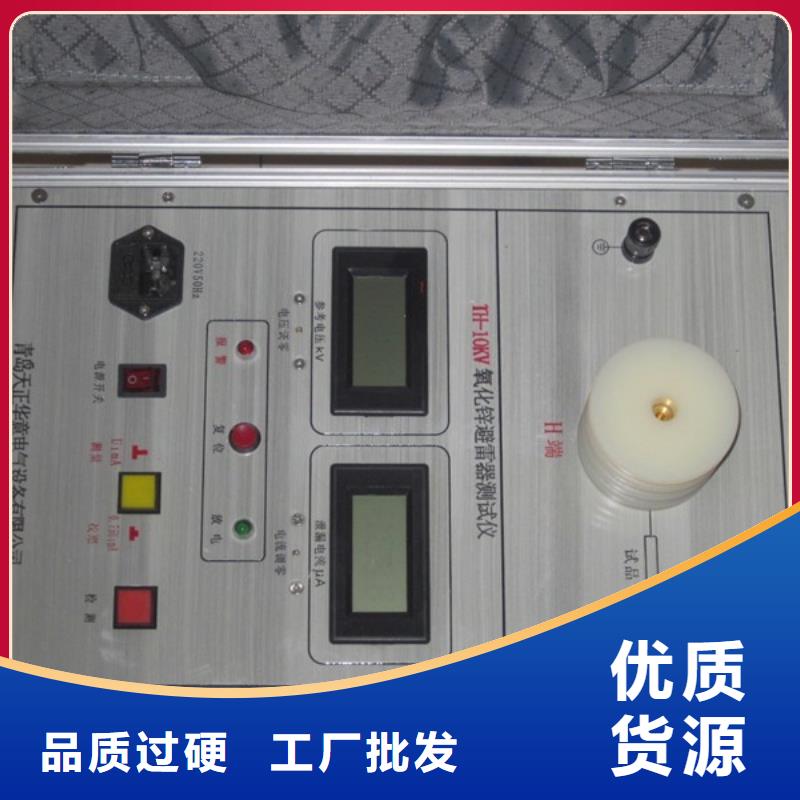

非线性电阻测试仪技术指标3.1 直流1mA参考电压试验⑴ 额定输出(DC)：电压0.0～30.0kV 电流0～1000μA ⑵ 测量范围：电流0～1000μA 电压：0.0～30.0kV⑶ 分辨率：电流1uA 电压：0.1kV⑷ 测量准确度：±1.5%3.2直流10mA参考电压试验⑴ 额定输出(DC)：电压0.01～0.5kV 电流0～50mA⑵ 测量范围：电流0～50000μA 电压：0.0～5000V⑶ 分辨率：电流0.1uA 电压：0.01kV⑷ 测量准确度：±1.5%3.3 其他参数⑴ 具有残压自动泄放功能⑵ 具有打印功能⑶ 电源供电方式：免维护高能锂电池组⑷ 环境温度： -10℃～+50℃ 相对湿度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 仪器面板图图1 仪器面板布局图1.仪器外箱：高强度ABS密封箱2.直流端子：直流高压正输出端子3.接地端子：直流高压负输出端子，同时用作接地端子，试验时必须可靠接地4.充电接口：内置电池充电口，必须使用附配的专用充电器5.电量显示窗：内置电池的电量显示6.高压输出开关：置于OUT时允许在测量时输出高压，置于OFF时禁止输出高压7.工作电源插口：仪器可外接220V市电作为供电电源8.保险管座：用于安装市电方式工作时的保险管9.工作开关：仪器工作电源开关10.高压输出声光报警提示：当仪器输出高压时发生声光报警提示现场操作人员11.按键：仪器操作功能按键12.液晶屏：仪器工作与测试状态显示13.打印机：测试数据的即时打印
天正华意电气设备(景德镇市分公司)成立十余年，始终将“创新、质量、诚信、服务”作为企业矢志不渝的发展宗旨。不断研制开发 便携式故障录波仪产品，为用户提供成熟稳定的行业解决方案。主要技术人员均有5年以上研发经验，具备丰富的实践经验和项目设计能力。并与高校和科研机构联合，组成一支多专业的研发团队，为公司的 便携式故障录波仪产品创新和稳定发展提供了持续的能量。
非线性电阻测试仪投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723过电器保护测试仪避雷器测试仪器工频放电电压的测试工频放电电压的测试仪工频放电电压的测试装置过电压保护器试仪过电压保护器检测仪灭磁过电压测试仪灭磁和转子过电压保护试验励磁系统的灭磁及过电压性能测试
总结在江西省景德镇市采买非线性电阻测试仪配电终端自动化测试仪一站式采购方便省心到天正华意电气设备(景德镇市分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:杨经理-【18762195566】,地址:《平度市平安路2号》。
