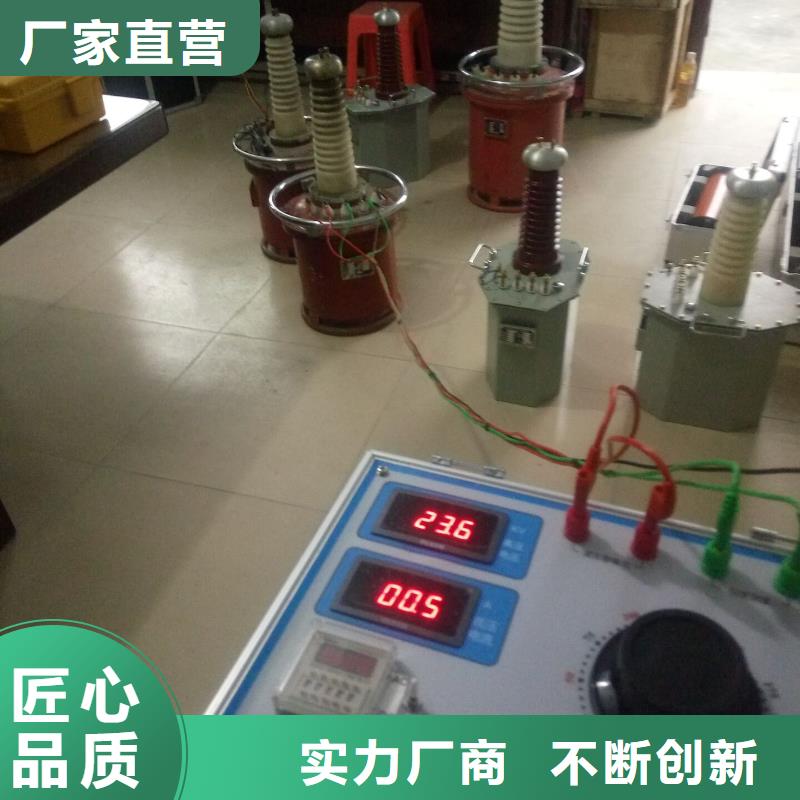

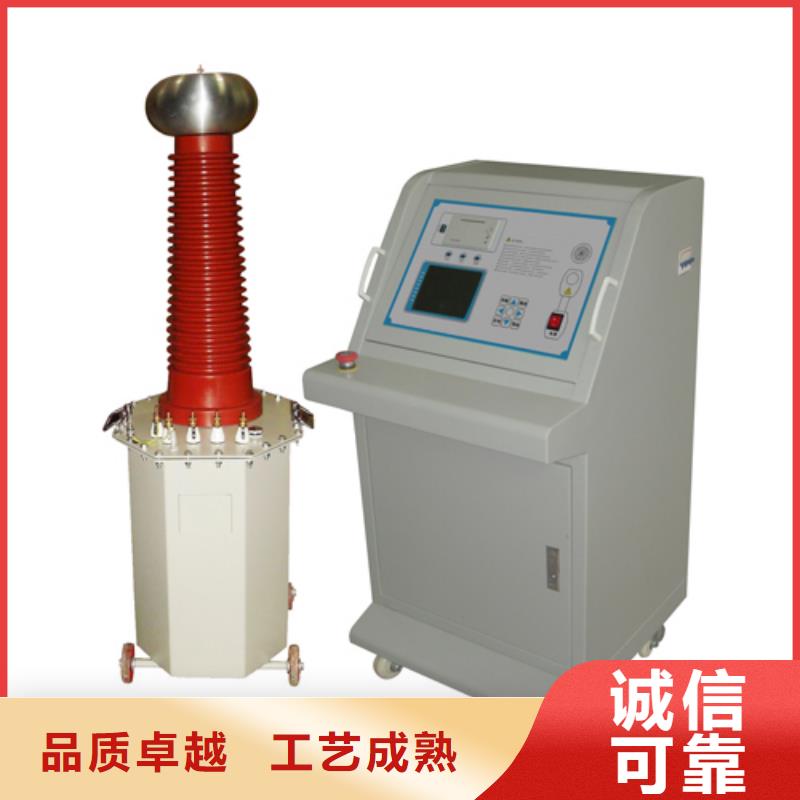

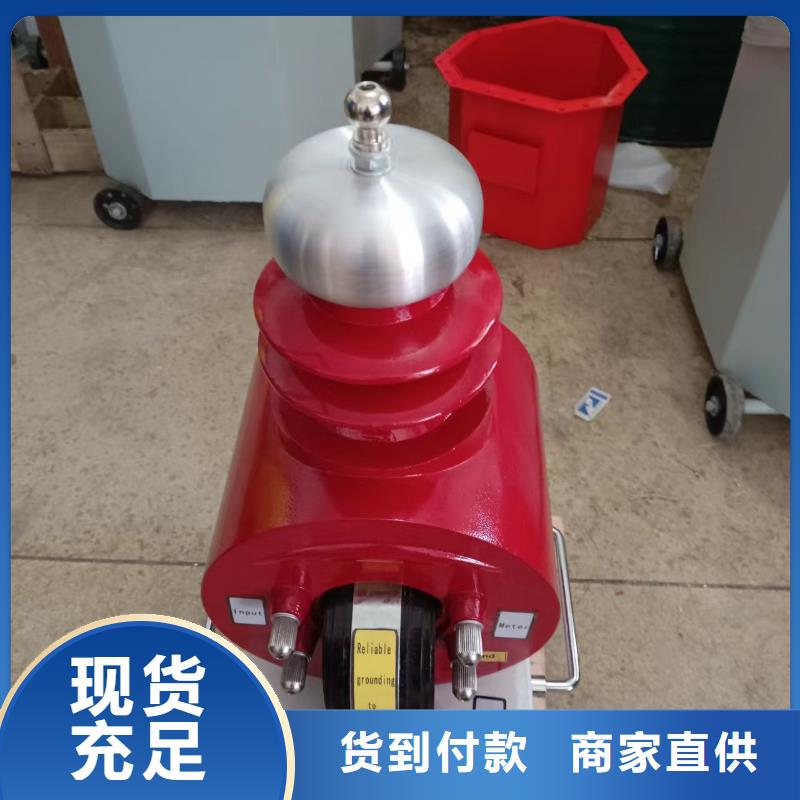

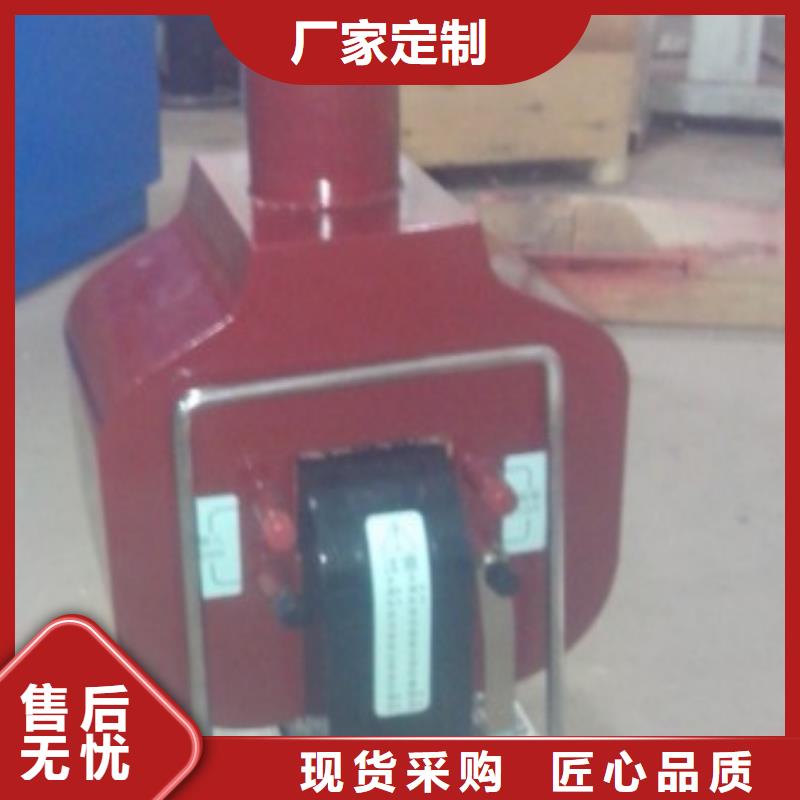

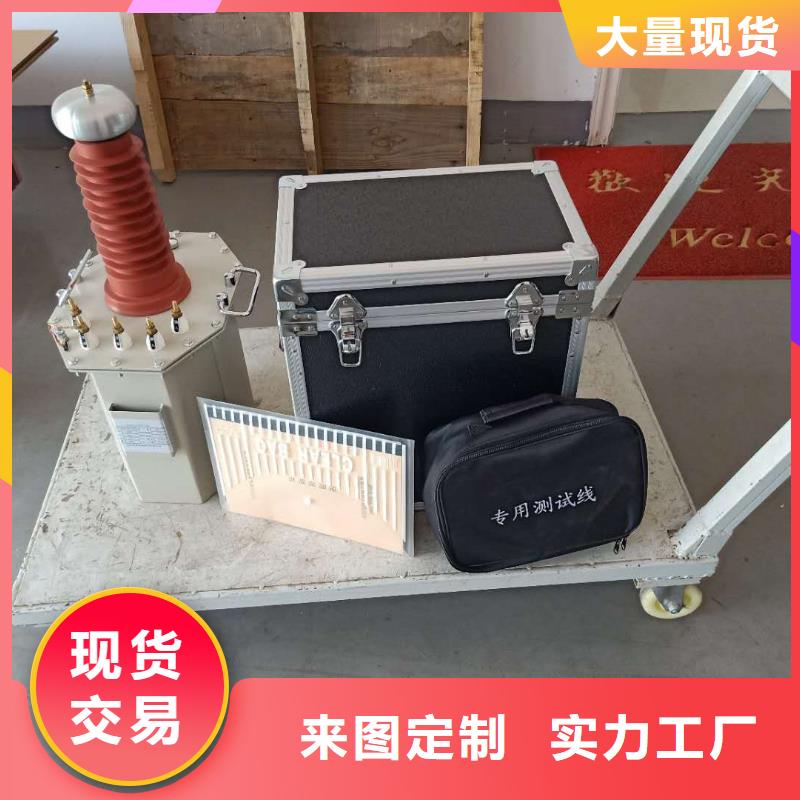

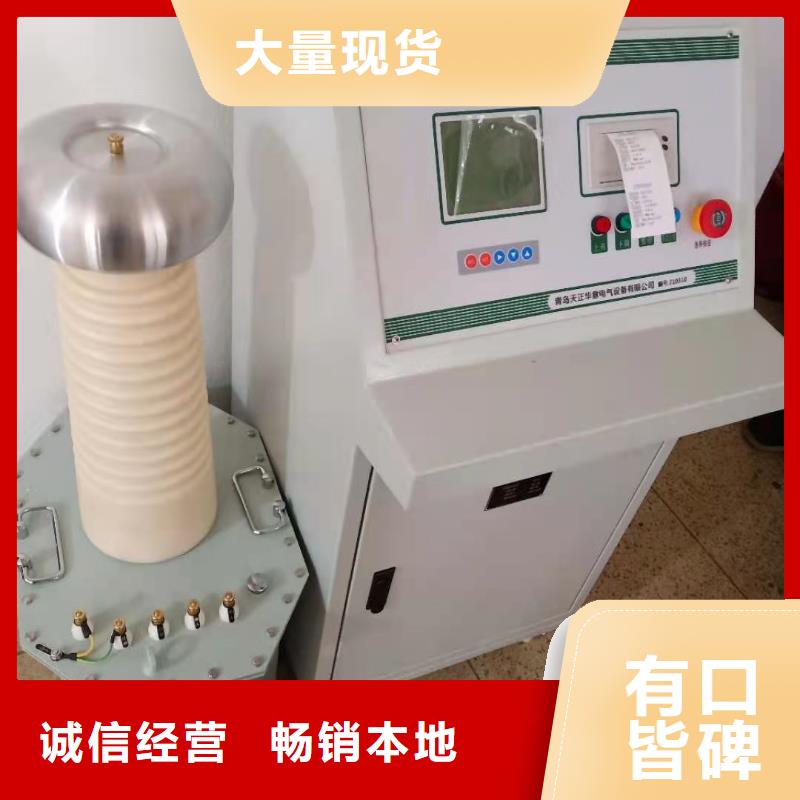

江西南昌试验变压器超轻型试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列超轻型试验变压器是在TE系列试验变压器的基础上按照标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 二、产品结构TH-系列超轻型试验变压器采新型芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。图1：单台试验 图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球 3—高压套管 4—变压器提手5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端 11—高压尾X 12—高压输出A 13—高压硅堆 14—变压器油 15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组 在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。1三、工作原理 TH-系列超轻型试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

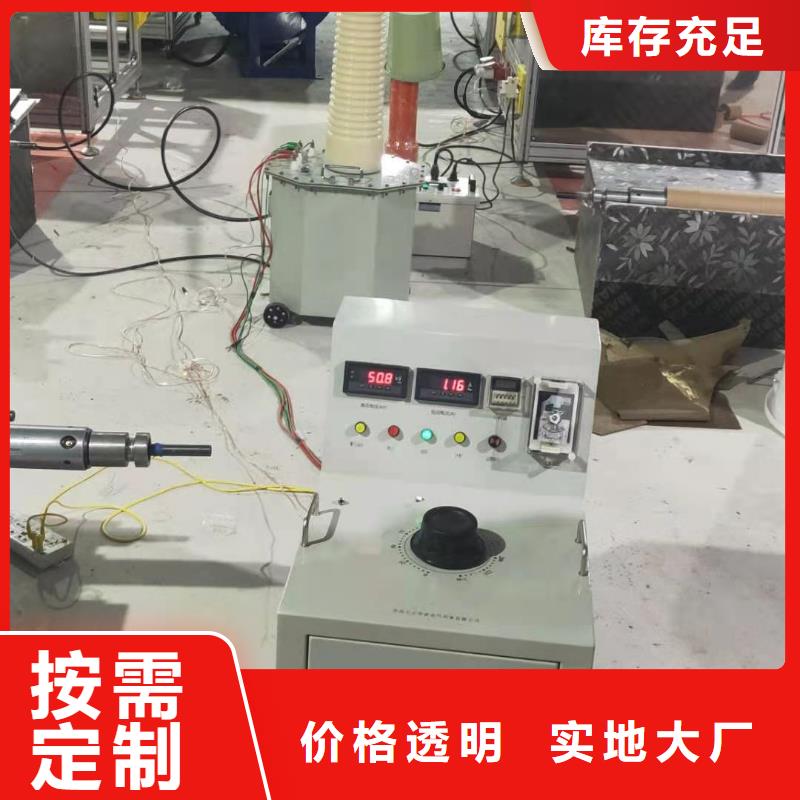

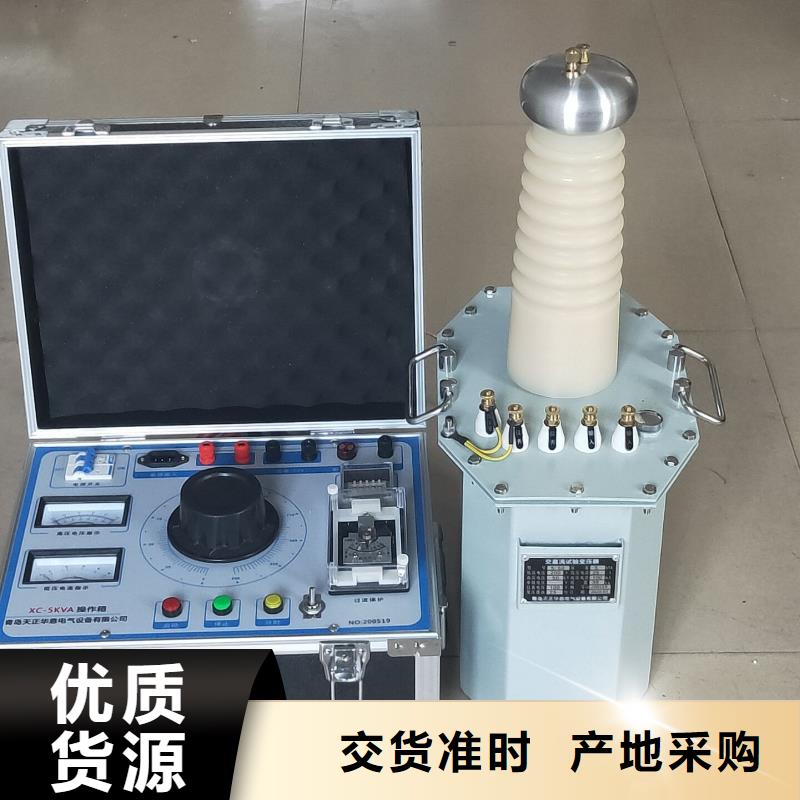

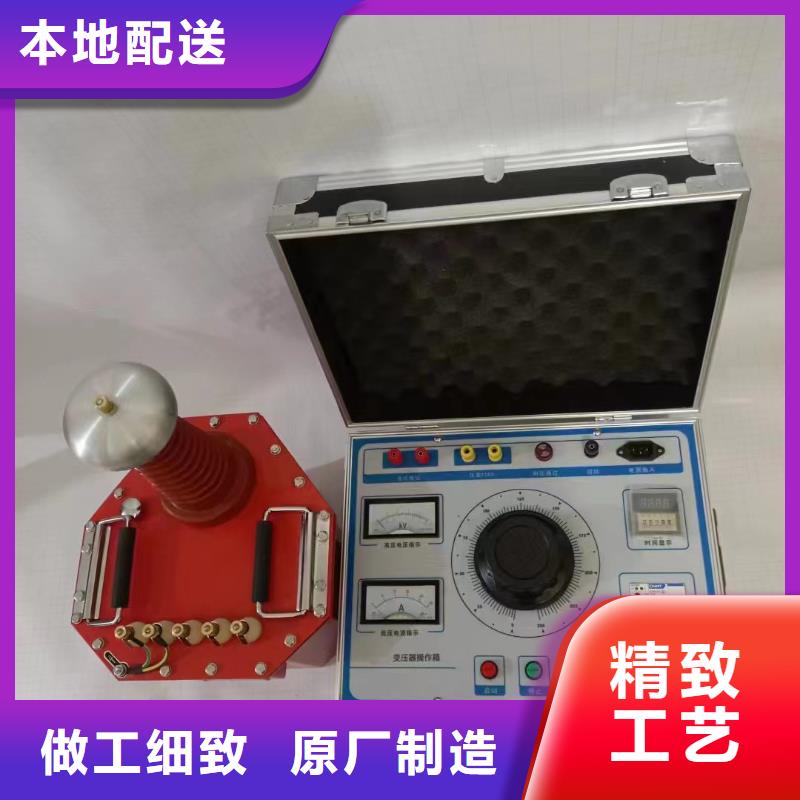

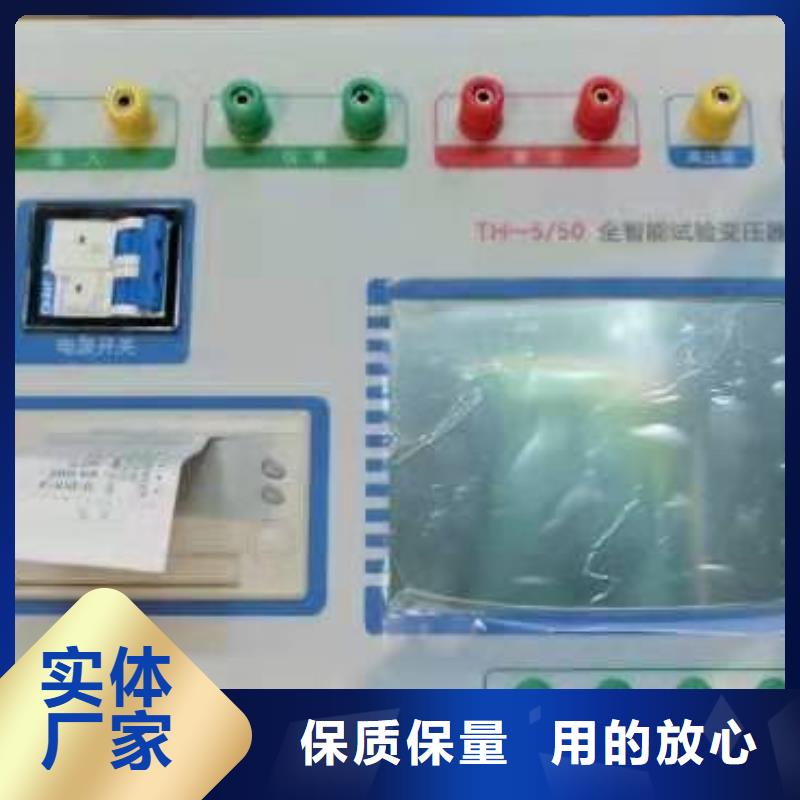

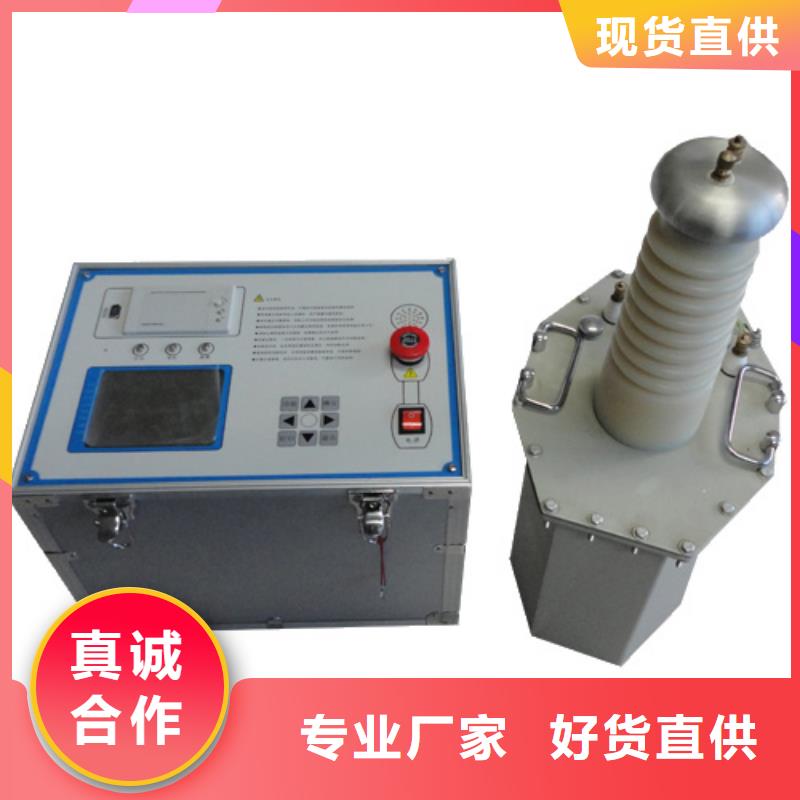

江西南昌试验变压器5kVA操作箱（简称测试仪），抗干扰能力强，和上一代操作箱相比，具有体积小，重量轻，外型美观等特点。其输出电压幅度0～250V连续可调，用于校准，检测和试验设备的调压控制。该操作箱操作简单、结构紧凑、坚固、工作可靠、维护方便，是户外做高压试验的理想控制设备，可广泛用于电力、水利、化工、铁道等行业及实验室。1.2 性能特点（1）读数直观：本仪器采用指针式表头显示高压电压、高压电流，便于读取试验数据。（2）保护功能：仪器设有零位启动、过流保护等功能。（3）计时功能：采用JS48SS系列时间继电器，记录试验耐压时间。（4）携带方便：体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。2、特别提示2.1 电源输入（1）本仪器使用交流220V电源。
