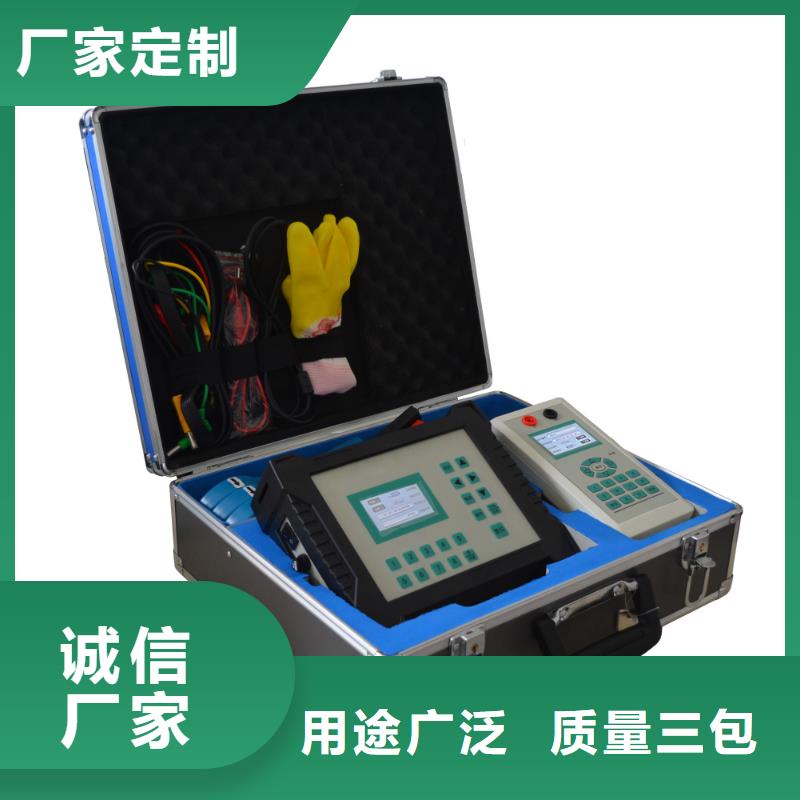

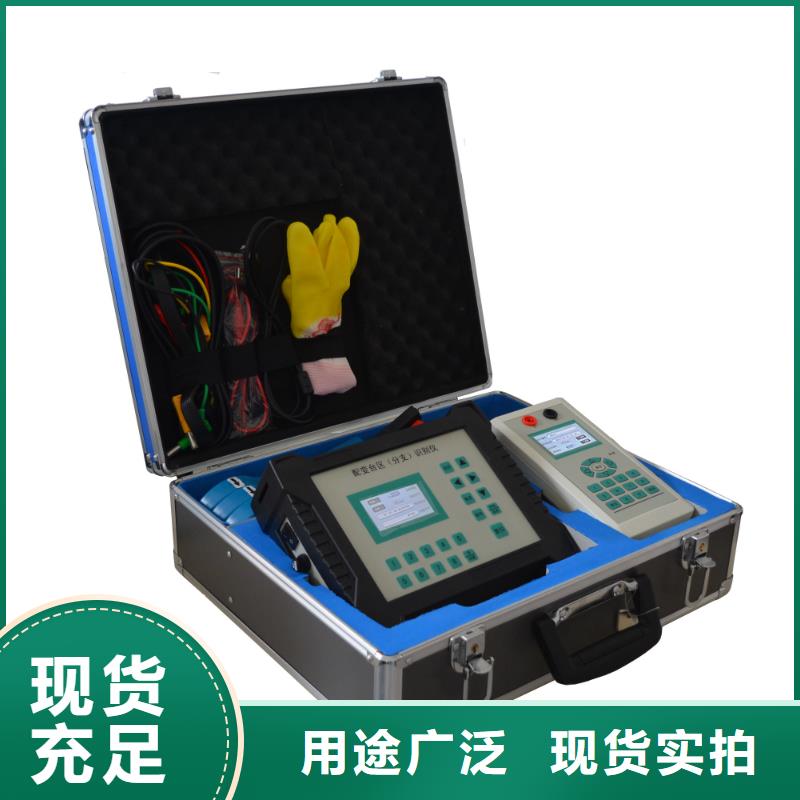

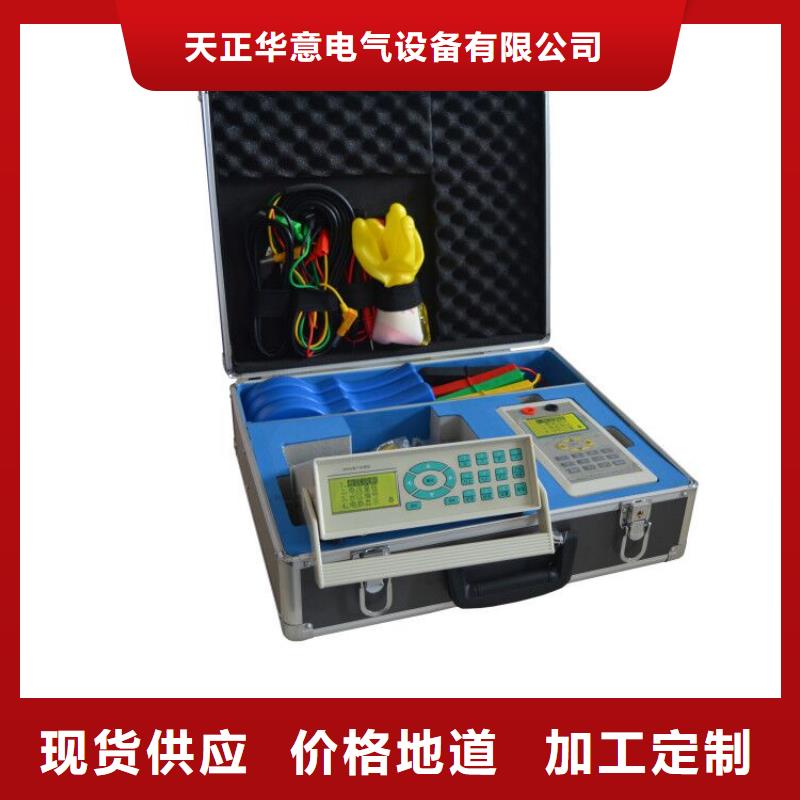

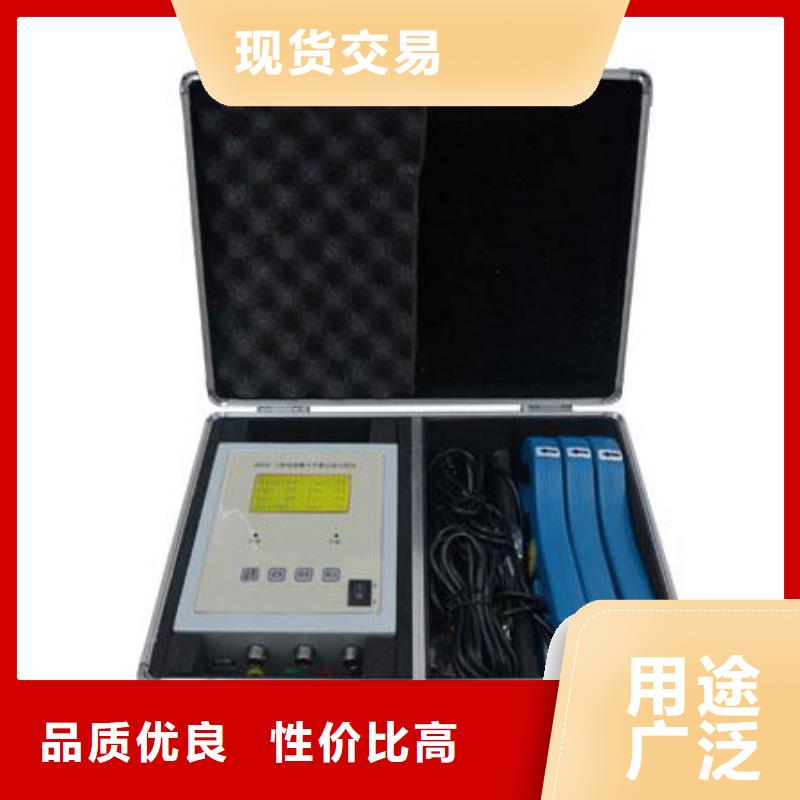

台区识别仪工作原理电力台区用查询仪由两部分组成：主机和手持式终端。主机和终端之间采用电力载波通信的方式，由主机向终端发送对应的相位和相应的编码及特定的效验码，经终端确认后迅速在终端上显示对应的相位和主机编号。六、使用方法及注意事项1、 电力台区用户查询仪的使用过程如下：首先，根据需要把主机挂接在变压器低压侧或三相四线用户的出线端。a. 首先将测试线和测试夹按颜色对接好，接着将测试线的另一端插入到主机的接插口（一定要注意颜色的对应）。b. 将手持终端的表笔线接牢后，用手持终端在用户的进线端进行测试，终端上电将显示如下：青岛天正华意电气设备有限公司C. 稍等3-5秒（视电网通讯效果而定，一般距离短，干扰少，响应时间短），屏幕将会显示该线路所属的主机仪器编号和相位（A、B、C）。根据显示数据可分辨该线路是属于哪个台区变压器的哪一相供电。

台区识别仪使用方法1、开始运行单击台区用户识别仪的数据管理系统1.0”-〉“型台区用户识别仪的数据管理系统1.0”便开始运行本软件。2、软件登陆由于本软件所存储的数据为主要资料，所以运行本软件后，首先您需要输入用户名和密码来登陆本软件。未经许可的人员不得擅自操作本软件。图七 系统登陆界面注意：软件安装后系统管理员的初始密码为“111”。登陆软件后请更改密码。图八 数据管理系统主界面3添加操作员、修改密码系统登陆后，进入本系统主界面。单击“系统设置”-〉“密码设置”，打开“密码设置”界面。如需添加新的操作员，请直接在“操作员”栏中直接输入新添操作员的用户名，并输入两次其要注册的新密码。确认无误后，单击“添加”按钮。即可添加成功。当需要删除操作员是，可以在“操作员”栏中选择要删除的操作员。选中后，单击“删除”按钮，即可删除该操作员。注意：操作员的添加、删除操作，只有“系统管理员”才有该权限。其他操作员无法进行这两项操作图九　　密码设置界面如需修改密码，单击“密码修改”标签，进入密码修改窗口，选择需要修改密码的用户名，并依次输入原密码、新密码。并且新密码需要输入两次，然后单击“确定”按钮即可。图十　　密码修改界面4、数据上传当在实验现场，通过台区用户识别仪测试台区线路并保存数据后，就可以将所保存的数据上传到本软件中，进行数据管理操作。这也是本软件的核心功能。数据上传之前，需要用数据线将电脑和台区用户识别仪的连接起来。数据线请使用我们为您配置的专用数据线。当数据线连接完毕后，单击主菜单“系统配置”-〉“串口设置”。打开“串口设置”窗口。选择正确的串口。图七 串口设置窗口说明：串口设置一般有几个串口可供选择，如图七所示，可以先选择其中一个串口，如果不能上传再依次选择其他串口。据此，选择正确的COM口。单击“确定”按钮保存退出。单击主菜单中的“数据管理”-〉“数据上传”，打开数据上传窗口，并点击“上传数据”按钮。此时，数据管理系统等待台区用户识别仪的的数据上传。此时，打开测试仪，进入主菜单，选择“6、数据上传”并点击确定，或直接单击“通讯”按钮，便可将仪器所保存数据上传。“数据上传”窗口将显示所上传数据的基本信息。当确认基本信息正确无误后，单击“保存数据”按钮，将上传数据保存到系统数据库中。同时“上传数据”列表框清空。 至此，数据上传操作完成
