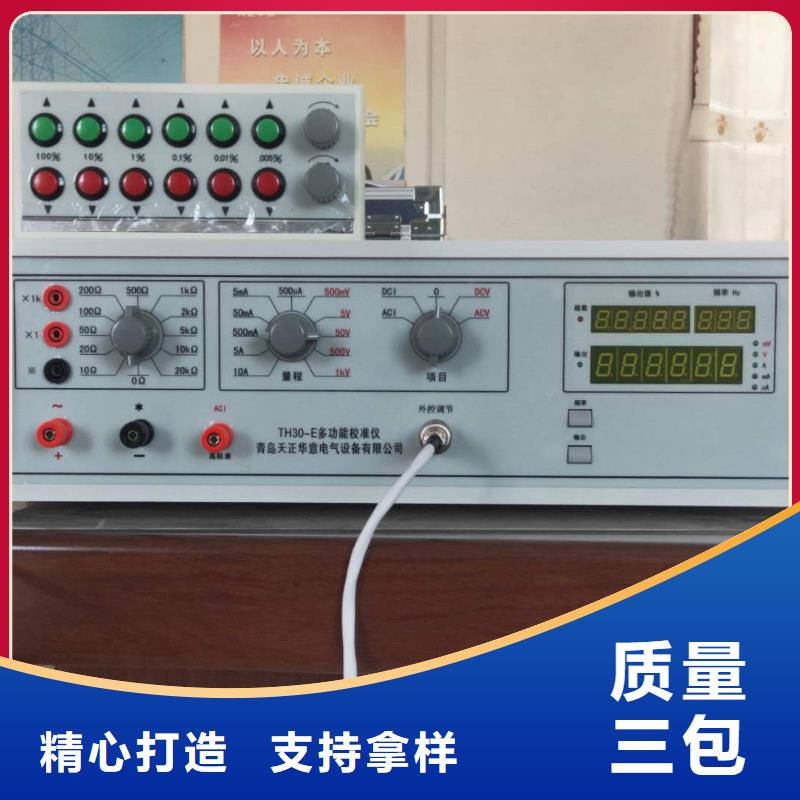

交流采样现场校验仪 注意事项：1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2、本仪器输出电压达1000V，操作时应注意人身。3、本仪器不宜在相对湿度大于80％的环境中工作，供电电源质量将影响输出稳定度。4、作交流项目检测时，避免在有输出的情况下，切换频率。5、关机前，请切断所有输出。1、概述TH30系列多功能钳形表校准仪是一种LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.1级，交流0.2级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(0Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。三窗口同时显示输出实际值、百分比、频率。输出调节既可采用“按位”调节，也可采用“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。2、工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。

交流采样现场校验仪 使用细则：5.1、仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％、50Hz±2％，避免在电源波动较大的地方使用。5.2、开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。5.3、电源插座上的地线应良好接地。5.4、接通电源开关，液晶屏显示对应的量程和项目。本机一般不需预热即可达到规定的精度。5.5、根据被检表的性能和量程选择相应的量程，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有在液晶屏显示“通”时才有输出；当作中值电阻测试时，将项目开关转到“0”，可从“＊、×1、×1k”端子输出相应的中值电阻。5.5.1、频率的选择：按动频率键（循环键），液晶屏窗口有显示5.5.2、输出调节： （1）“按位”调节，将开关拨到“位”侧，按动液晶屏数字对应的上升、下降键一次，对应的位加1、减1，按动上升、下降键不动，对应的位连续加1、减1。如果按动 位，只能调节到满量程值（或设置量程）的100％，以免误操作损坏被检表！（2）“按百分比”调节，将开关拨到“％”侧，按动液晶屏数字对应的上升、下降键，可按照量程值对应的百分比调节。5.5.3、如果按动100％上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。5.5.4、每一次测量完毕，应按住100％下降键2~3秒钟，使输出回零，再做下一次测量，以免对被检表造成损坏！5.5.5、当出现“超载”时，液晶屏显示“断”，校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。5.5.6、ACI从“高阻表”和“-”是高内阻表电流输出（0-1A）。5.5.7、钳形表校验时，将钳形表开关拨动钳形表侧
