| 产品参数 | |
|---|---|
| 产品价格 | 电议 |
| 发货期限 | 电议 |
| 供货总量 | 电议 |
| 运费说明 | 电议 |
目前，作为 温度无线测量系统行业中的一员，伍贺机电科技(靖江市分公司)已经为国内通讯、汽车、钢铁、有色金属、玻璃制造、造纸、木业、电子电器等工厂提供了良好的配套服务，并且，我们的服务已经得到了客户的广泛认可，我们期待以我们的真诚和专业知识为您提供优质的服务。

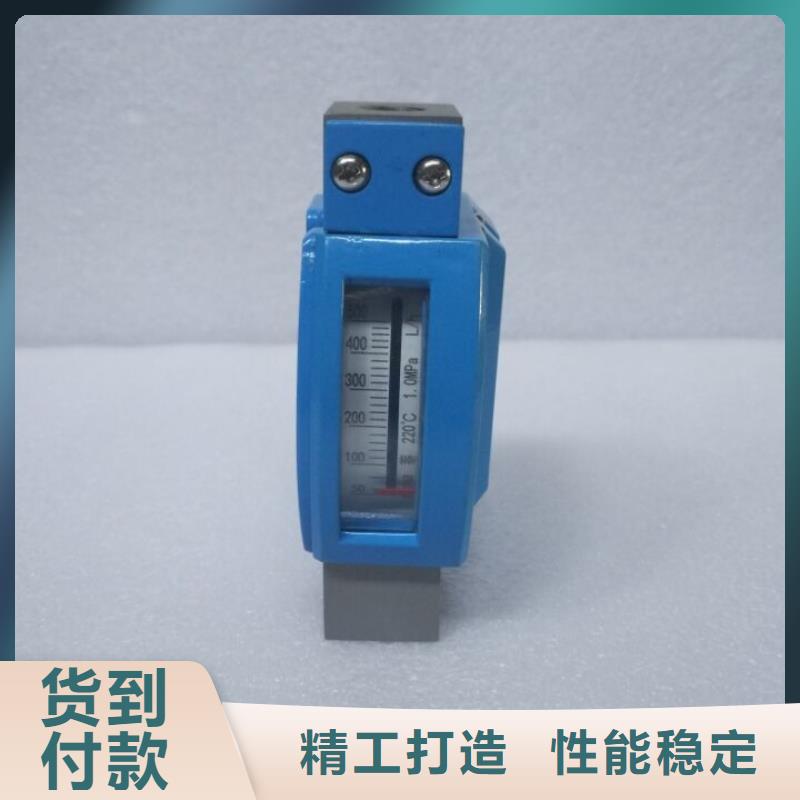

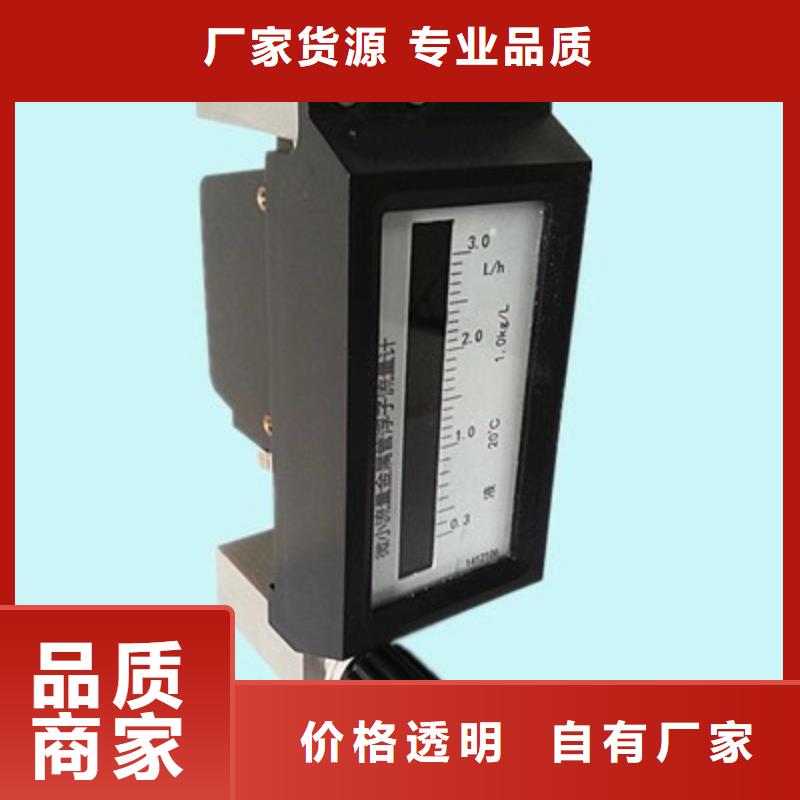

FDK 系列小流量金属管浮子流量计
一、概述
FDK 系列是小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积 式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、 化工、化纤、钢铁、食品、轻工、制药等行业的小流量测量和过程控制。
FDK系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；FDK37 系 列为电远传型仪表，输出 4～20mA 电流号（兼容 HART 通讯协议），同时采用 LED 光柱现场指示流量。
二、型号命名
FDK 32/37 水平连接 结构形式（介质流向） 34 垂直连接 /1 1/4”NPT 标准连接 结构形式（介质流向） /2 其它 /R0 304 接液材质 /R1 316L K1 带一上限报警点 附加功能 K2 带一下限报警点 K12 带一上限和一下限报警点 举例说明：FDK32/1/R0/K1 注：水平连接，接口1/4”NPT,材质304不锈钢，带一点上限报警
三、主要技术参数
1、 测量范围：水（20℃） 0.3～100L/h
空气（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、准确度等级：4.0,2.5
4、 工作压力：2.5MPa 或 6.4MPa， 13MPa
5、介质温度：—80～＋150℃， 250℃
6、环境温度：—25～＋65℃
7、连接方式：1/4″NPT 内螺纹，可选Φ6（Φ8）卡套连接或按用户要求 8、限位报警：1～2 个报警开关（可选，防爆等级 ExiaIICT3—T6）
9、电远传：电源电压：24(1±10%)V DC
输出号：(4～20)mA DC，二线制(兼容 HART 通讯协议) 负载电阻：≤500Ω (24V DC)
10、防护等级：IP65
四、测量范围
锥管编号 水（20℃ L/h） 空 气（20℃ 101325Pa L/h） 压力损失（kPa） K01 — 5～50 1.2 K02 0.3～3 10～100 1.4 K03 0.5～5 15～150 1.5 K04 1～10 40～400 1.8 K05 2.5～25 80～800 3.5 K06 4～40 125～1250 6.5 K07 6～60 200～2000 13 K08 8～80 250～2500 23.5 K09 10～100 340～3400 40
注：用于测量液体时，应保证工作压力不低于 2 倍 压损；用于测量气体时，应保证工作压力不低于 5 倍 压损，以使流量计稳定工作。
FDK 系列小流量金属管浮子流量计
一、概述
FDK 系列是小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积 式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、 化工、化纤、钢铁、食品、轻工、制药等行业的小流量测量和过程控制。
FDK系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；FDK37 系 列为电远传型仪表，输出 4～20mA 电流号（兼容 HART 通讯协议），同时采用 LED 光柱现场指示流量。
二、型号命名
FDK 32/37 水平连接 结构形式（介质流向） 34 垂直连接 /1 1/4”NPT 标准连接 结构形式（介质流向） /2 其它 /R0 304 接液材质 /R1 316L K1 带一上限报警点 附加功能 K2 带一下限报警点 K12 带一上限和一下限报警点 举例说明：FDK32/1/R0/K1 注：水平连接，接口1/4”NPT,材质304不锈钢，带一点上限报警
三、主要技术参数
1、 测量范围：水（20℃） 0.3～100L/h
空气（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、准确度等级：4.0,2.5
4、 工作压力：2.5MPa 或 6.4MPa， 13MPa
5、介质温度：—80～＋150℃， 250℃
6、环境温度：—25～＋65℃
7、连接方式：1/4″NPT 内螺纹，可选Φ6（Φ8）卡套连接或按用户要求 8、限位报警：1～2 个报警开关（可选，防爆等级 ExiaIICT3—T6）
9、电远传：电源电压：24(1±10%)V DC
输出号：(4～20)mA DC，二线制(兼容 HART 通讯协议) 负载电阻：≤500Ω (24V DC)
10、防护等级：IP65
四、测量范围
锥管编号 水（20℃ L/h） 空 气（20℃ 101325Pa L/h） 压力损失（kPa） K01 — 5～50 1.2 K02 0.3～3 10～100 1.4 K03 0.5～5 15～150 1.5 K04 1～10 40～400 1.8 K05 2.5～25 80～800 3.5 K06 4～40 125～1250 6.5 K07 6～60 200～2000 13 K08 8～80 250～2500 23.5 K09 10～100 340～3400 40
注：用于测量液体时，应保证工作压力不低于 2 倍 压损；用于测量气体时，应保证工作压力不低于 5 倍 压损，以使流量计稳定工作。
