变压器有载开关测试仪智能变电站光数字测试仪从源头保证品质

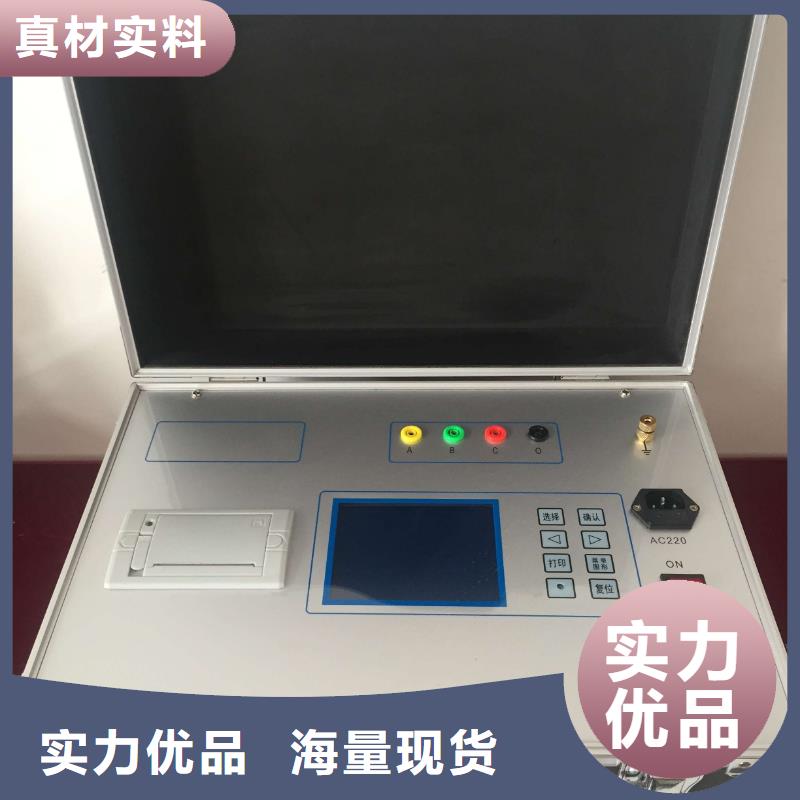

变压器有载开关测试仪主要技术指标：1. 基本测量精度： 电压、电流 ±（读数×0.2%+2字）功率 (0.2≤cosφ≤1) ±（读数×1.0% +2字） 2．电压测量范围： AC 50V ～850V3. 电流测量范围： AC 0.5A～100A4. 工 作 温 度： -10℃～40℃ 5. 存 储 温 度： -20℃～50℃5. 环 境 湿 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括测试线)四 、面板及各键功能介绍:1. 测试仪面板布局见图一：图一2. 各键功能如下：1） 选择键：在菜单选择状态下用来选择测试项；在参数输入状态下用来改变输入项。分相测量中，“选择”键用于选择加压绕组。 2） “↑” “↓”键：在参数输入状态用来改变数值大小。3） “←” “→”键：在参数输入状态和时间校正状态下用来改变输入参数位；在分相测试状态用来显示三相折算结果。在读取记录状态用来选择记录。 4） 确认键：在菜单选择状态和参数设置状态用于确认选择并进入下一界面；在测量状态锁屏；在单相测量状态除锁屏外还记录当前显示电压、电流和功率等相关数据。5） 返回键：按“返回”键退出当前界面。6） 存储键：在测量状态下存储当前的测试结果及相关信息。7） 打印键：在测量状态下打印显示屏显示数据；在浏览界面打印浏览的数据。 8） 取消键：在测试状态，按“取消”键，退出锁屏状态重新测试。9） 复位键：按“复位”键，仪器恢复到初始上电状态。10）开 关：仪器工作电源开关。 11）U 盘：U盘接口。12）RS232：通讯接口（厂家升级用）。13）各接线端子：用于连接测试线（具体接线使用见后面接线方法）。14）端子：仪器接地端子。 15）打印机：用于打印各种测试数据。16）液晶屏：显示测试状态和测试数据。

变压器有载开关测试仪查找、编辑过度波形待【自动回放】结束后(或在【人工回放】状态下)，点击〖定位〗键，程序自动初步定位到开关的过渡波形附近，并显现在当前界面中。然后在【人工回放】状态下，左移或右移动游标，可查找到开关过渡波形（一般为1─3个周波）并将波形移到屏幕中间位置，见图十所示。为方便观察分析波形，在【人工回放】模式下，使用系统主界面下方的【压缩】或【伸展】键功能对波形宽度（XXmS/每格）进行压缩或伸展；使用【展幅】或【缩幅】键功能对波形的幅度进行放大或缩小；使用【微调】键功能对波形进行左右移动；使用【剪裁】键功能对有用的波形进行剪裁处理。方法是将游标尺1平移到波形的左边，移动游标尺2平移到波形的右边，点击【剪裁】键，便可得到所需要的那段开关过度波形见图十所示。点击【A-相】、【B-相】、【C-相】前的复选框，可在软件屏幕上选择显示A相、B相、C相过渡波形。图十⑹ 保存、打印过度波形点击【保存】键后，即可打信息设置界面，如图十一所示，可以对信息设置界面中的项目再次进行修改；点击【应用】－＞【确认】键后，界面弹出提示条“保存成功”。如图十二所示，点击【OK】键保存到数据库中。

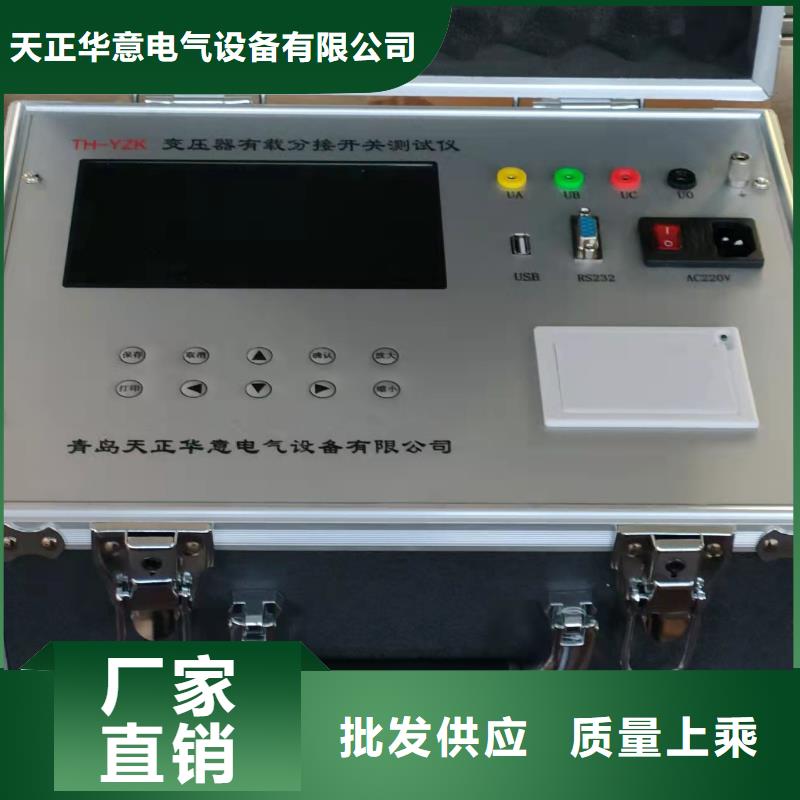

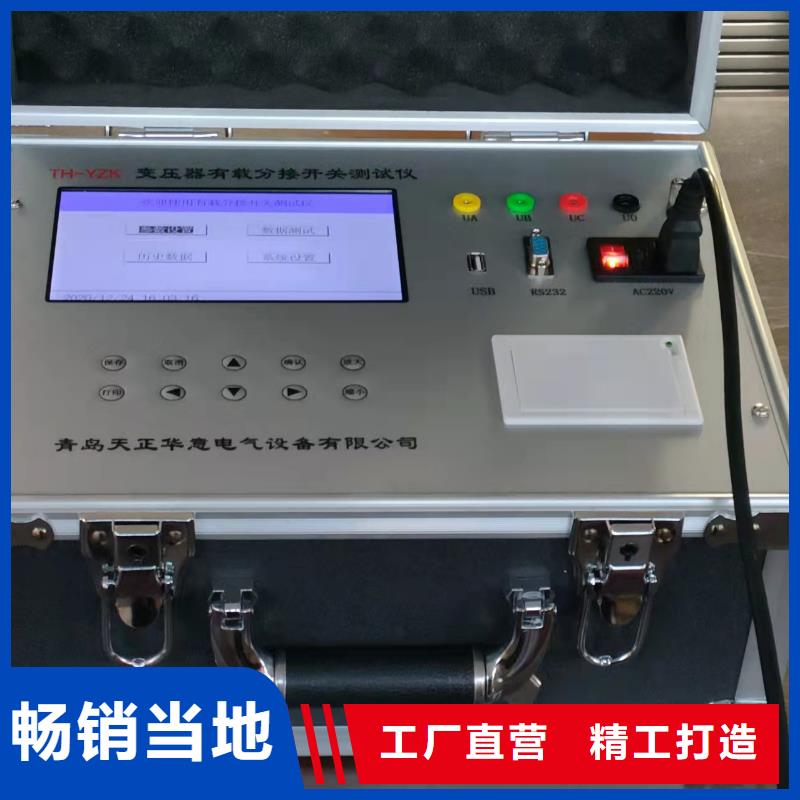

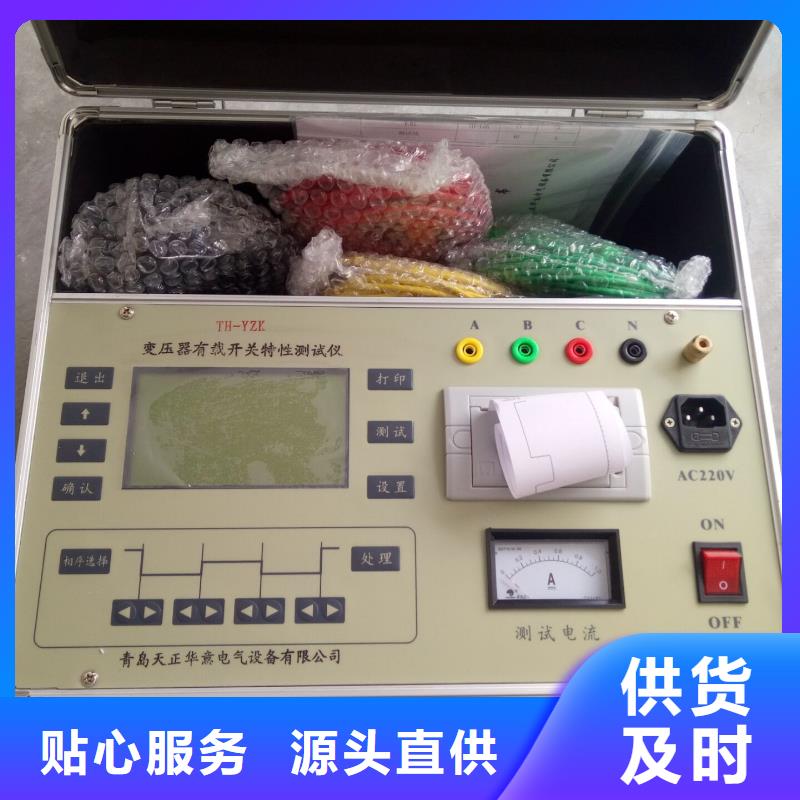

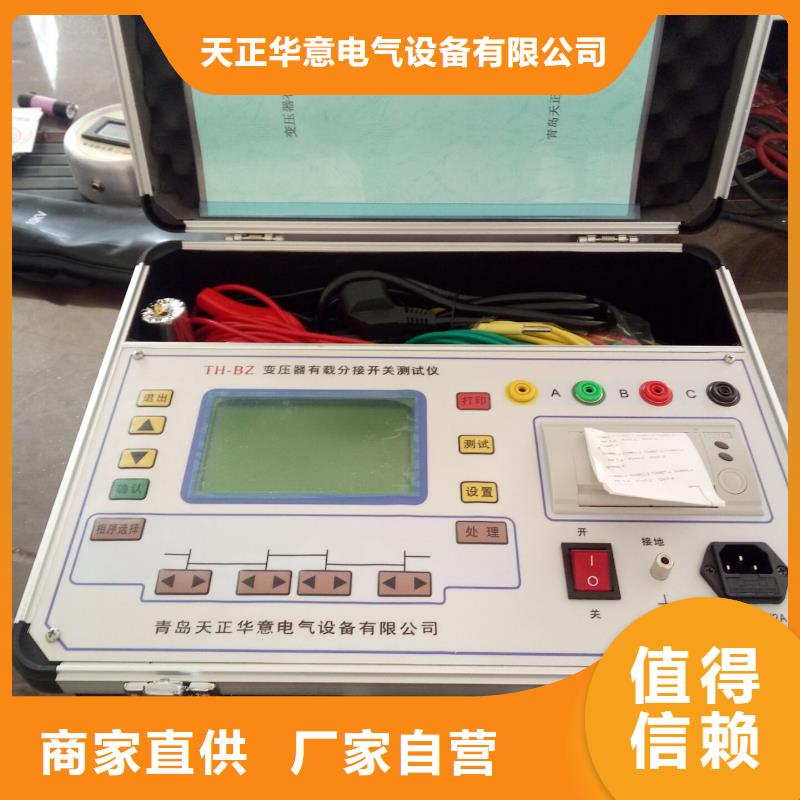

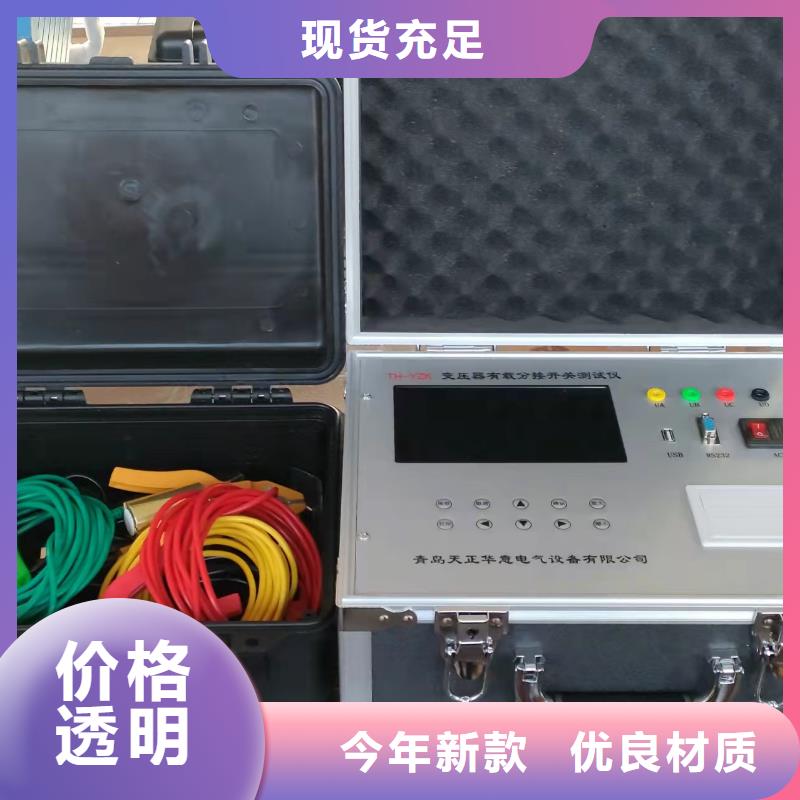

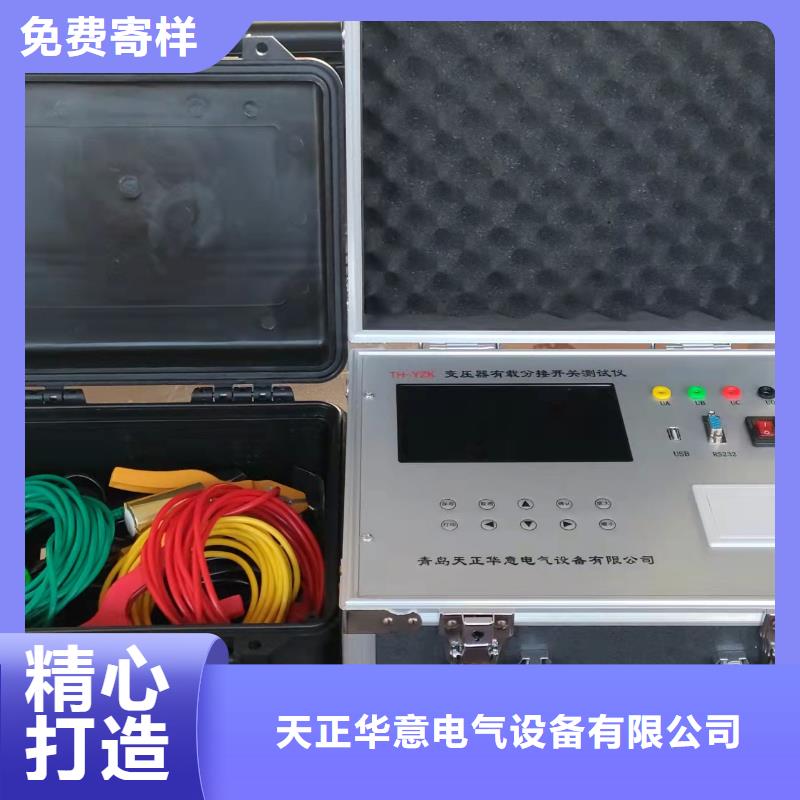

变压器有载开关测试仪仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座,开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。（4）调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时
