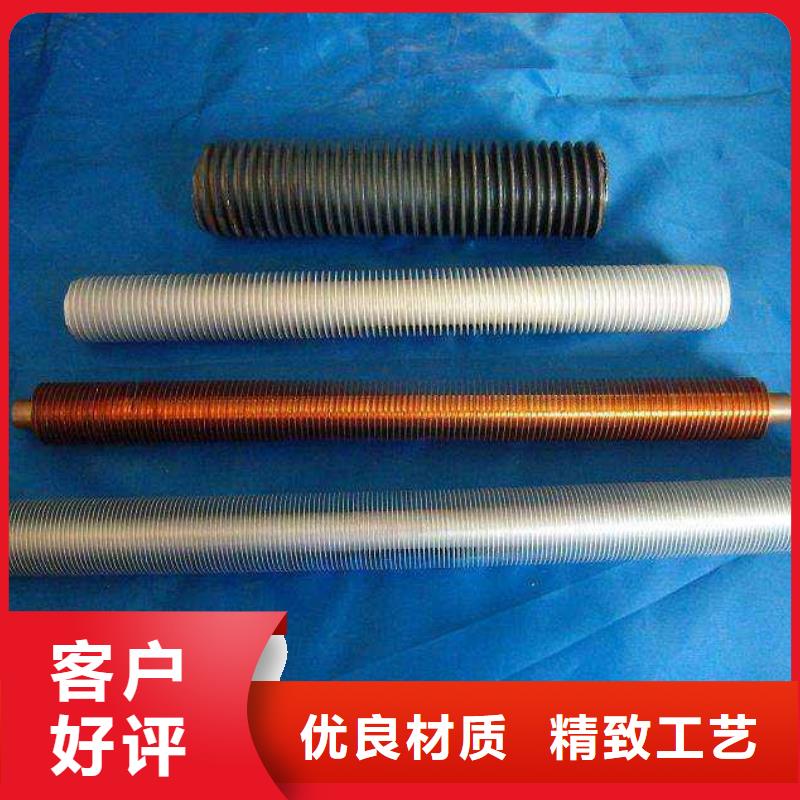

锅炉翅片管

翅片管常用材料有碳素钢、同城低合金钢、同城不锈钢、同城铜、同城铜镍合金、同城铝合金、同城钛等。此外还有一些非金属材料，如石墨、同城陶瓷、同城聚四氟乙烯等。设计时应该根据工作压力、同城温度和介质腐蚀性等选用合适的材料。如图1所示，换热管在管板上的排列形式主要有正三角形、同城正方形和转角正三角形、同城转角正方形。正三角形排列形式可以在同样的管板面积上排列多的管数，故用得为普遍，但管外不易清洗。为便于管外清洗，可以采用正方形或转角正方形排列的管束。换热管中心距要保证管子与管板连接时，管桥（相邻两管间的净空距离）有足够的强度和宽度。管间需要清洗时还要留有进行清洗的通道。换热管中心距宜不小于1.25倍的换热管外径，常用的换热管中心距间下表。 常用的换热管中心距 mm换热管外径d010121416192025323538455057换热管中心距13~14161922252632404448576472
