以下是:冲击电压发生器全自动试验系统成套装置-冲击电压发生器全自动试验系统成套装置定制的产品参数
产品参数 |
---|
产品价格 | 666/台 |
---|
发货期限 | 1 |
---|
供货总量 | 1000 |
---|
运费说明 | 含运费 |
---|
小起订 | 1 |
---|
质量等级 | 0.05 |
---|
是否厂家 | 是 |
---|
产品材质 | 铝合金 |
---|
产品品牌 | 青岛天正华意电气 |
---|
产品规格 | 158 |
---|
发货城市 | 青岛 |
---|
产品产地 | 青岛 |
---|
加工定制 | 是 |
---|
产品型号 | TH |
---|
可售卖地 | 全国 |
---|
产品重量 | 5 |
---|
产品颜色 | 白 |
---|
质保时间 | 三年 |
---|
外形尺寸 | 158 |
---|
适用领域 | 电力电气 |
---|
质量认证 | 9000 |
---|
产品功率 | 15 |
---|
工作温度 | 45 |
以下是:冲击电压发生器全自动试验系统成套装置-冲击电压发生器全自动试验系统成套装置定制的图文视频
冲击电压发生器全自动试验系统成套装置-冲击电压发生器全自动试验系统成套装置定制,天正华意电气设备(巢湖市分公司)为您提供冲击电压发生器全自动试验系统成套装置-冲击电压发生器全自动试验系统成套装置定制产品案例,联系人:杨经理,电话:【18762195566】、【18762195566】,发货地:平度市平安路2号。 安徽省,合肥市,巢湖市 巢湖市居皖之中,古称南巢、居巢,秦时设居巢县,唐朝设立巢县,1984年1月,撤销巢县设立县级巢湖市,1999年7月,撤销县级巢湖市设立居巢区,2011年8月,撤销居巢区设立县级巢湖市。境内商合杭高铁、京福高铁、宁西铁路、淮南铁路复线等穿境而过;合宁、合巢芜、北沿江高速等20多条公路干线贯通全境;巢湖港是安徽省大内河港口,通航能力为3000吨,经裕溪河可通江达海。
冲击电压发生器全自动试验系统成套装置-冲击电压发生器全自动试验系统成套装置定制产品的真实面貌,远比文字描述来得丰富和生动。点击观看我们的视频,让产品自己为您讲述它的故事。
以下是:冲击电压发生器全自动试验系统成套装置-冲击电压发生器全自动试验系统成套装置定制的图文介绍
天正华意电气设备(巢湖市分公司)本着“以质求信,以质求发展,互惠互利,共谋发展,携手共创,”。以质量求生存,以客户满意为指针,为用户着想,满足客户的一切需求,公司秉承“创新、、求实、奋进”的经营理念,努力打造 便携式故障录波仪精英品牌。



雷电冲击发生器测控系统技术协议5.1 ICM控制系统采用ICM型控制系统为冲击电压发生器主体部分提供各种控制,完全满足冲击试验的各种控制功能。ICM控制系统采用进口器件,前置发生器本体、直流充电电源控制。控控制界面5.2ICM控制系统以日本三菱公司的FX2N系列可编程控制器为核心器件,因而控制器的体积非常小巧,自成独立单元。控制器可实现手动控制和自动控制。5.3 控制系统采用液晶触摸屏操作,具备以下控制功能:设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动发出触发可自动或手动响警铃报警具有充电过电流和过电压自动保护可选择试验程序进行程序控制(选项)5.4 控制系统可根据设定的充电电压和充电时间自动进行充电,充电电压和充电时间可在控制器上的液晶屏数字整定。5.5 控制系统采用两芯光纤传输控制命令和反馈设备状态,因而避免了电磁干扰,提高了控制系统和计算机的性。5.6控制系统采用函数控制恒流充电方式,充电电压的稳定度可达到0.5%。5.7 控制系统可选择冲击电压发生器使用电动球隙或脉冲间隙触发。



雷电冲击发生器 ?急停状态:当按下急停按钮时显示为红色,松开后为绿色。急停按下后不能进行测试。极性状态:显示当前极性的状态,“正”为正极性状态,“负”为负极性状态。?运行状态:上面一行为现实系统运行流程状态,显示当前系统运行的步骤。有故障时,显示故障信息。3.2.3【控制区】主界面总共有4个按钮,分别为“开始试验”、“停止试验”“参数设置”、 “故障复位”,其功能分别为:?开始试验:系统处于停止状态时,显示“开始试验”,当状态栏中状态全部为绿色时,按下“开始试验”设备开始工作。?停止试验:按下可以停止正在进行的试验。?参数设置:设置试验常用参数,包括实验流程,测试位置,系统设置等。?故障复位:状态栏中出现故障时,用于系统的复位。 3.2.4试验参数设置:在测试主页面点击【试验参数】按钮,进入实验参数设置界面(图7-3),可根据试验要求设置测试流程,由系统自动进行测试。参数设置页面总共包括2大块:冲击试验设置、角度控制。3.2.4.1冲击试验设置:?设定充电电压:设置电容器的预期充电电压,单位为V(伏)。可设置的充电电压为100V,额定充电电压为10000V,不得超过12000V。?设定时间间隔:设置每次冲击的间隔时间,单位秒(S)。?设定冲击次数:在当前的极性下,总共自动冲击的次数。?正/负极性:单击负极性按钮,系统会切换到负极性,负极性是一样操作方式。?充电速度选择:系统自动默认为中速档位,点击右侧绿色按钮进行选择,无论选择那个档位,系统断电后自动默认为中速档位。?确认/返回:点击触摸按钮【确认】,系统自动设置相关动作,并进入预备测试模式,保存设置参数,下次启动页面显示为本次设置的参数。?手动触发:点击一次后,触发球动作一次。系统参数设置:设置控制系统的组成,个功能模块的动作方式,以及系统硬件参数设置,一旦设备调试好,严禁随意改动系统参数。进入方式:在参数设置页面点击【系统参数】切换到密码输入界面。由于系统调试涉及重要的参数调整,必须输入正确的授权密码才可进入高级调试界面。



雷电冲击发生器电缆的超低频耐压试验方法1、将与试品相连的电器设备全部脱离试品电缆。2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验,记录试验值。3、试验电压峰值:Umax=3Uo,其中Uo为电缆导体对地或金属屏蔽之间的额定工作电压。例如:额定电压为10KV电缆,单相额定电压 Uo:Uo=10/√3kV所以试验电压峰值为:Umax=3Uo=3×10/√3kV=√3×10kV=17.32kV4、试验时间:3分钟。5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,同时进行耐压试验。6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图9所示的方法相连接。合上电源,设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值,然后开始升压试验。升压过程应密切监视高压回路,监听试品电缆是否有异常响声。升至试验电压时,即开始记录试验时间并读取试验电压值。7、试验时间到后,仪器自动停机。试验中若无破坏性放电发生,则认为通过耐压试验。8、在升压和耐压过程中,如电流异常增大,电压不稳,试品电缆发生异味,烟雾或异常响声或闪烙等现象,应立即停止升压,停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的,则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致,应将试品电缆清洁干燥处理后,再进行试验。9、试验过程中,如果遇到非试品电缆绝缘缺陷使仪器出现过流保护,在查明原因后,应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验

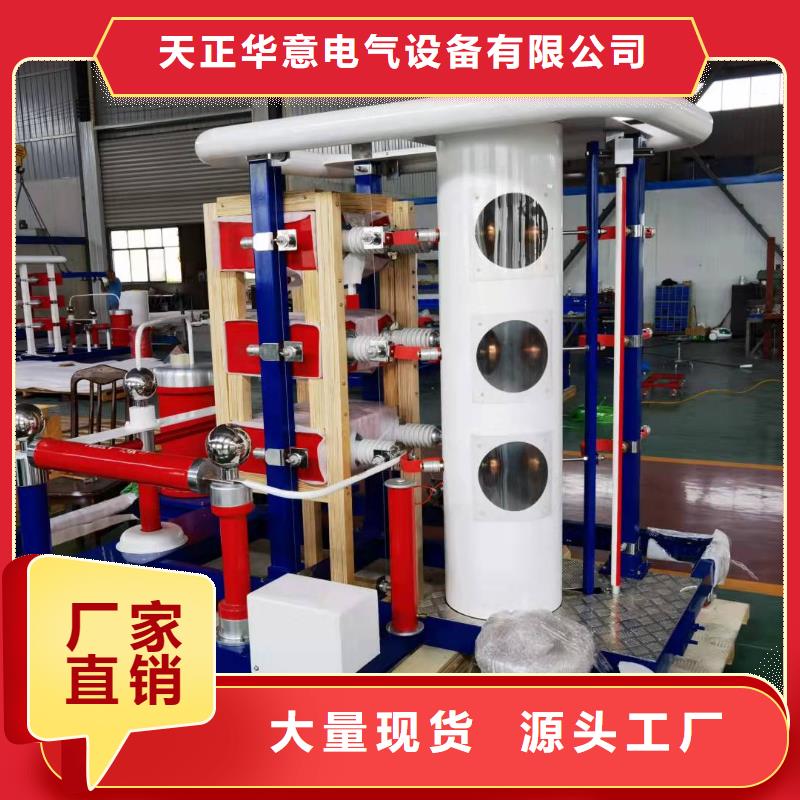

雷电冲击发生器波头(前)电阻、波尾电阻均采用板形结构,无感绕制,其自感2.5H(减小电感的目的是为了增大负载容量,对于特大容量的负载(如大于5000PF)此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。),接头均为弹簧压接力式;(6)波头(前)、波尾电阻支架可以由四支电阻同时并联,波头(前)、波尾电阻长度相等,可通用,且每一级都设有存放多余的调波电阻及短路杆的位置;用短路杆插接可方便使发生器串联运行;(7) 全套配有7.1 雷电波头电阻2套;7.2 波尾电阻1套;7.3充电电阻1套(备用1只);(8)级球隙采用双边异极性触发,级至第二级球隙均采用三间隙球隙点火,同步误动率或拒动率不大于2%;同步范围≥20%。(9)各级球隙距离由电动机驱动作直线调整,控制系统指示对应球距的充电电压,传动结构带有上下限位开关;(10)球隙距离可在控制系统上手动或自动调节;(11)本体可每二级或三级并联使用,并联连接杆采用统一接插件,方便换接。设备上能搁置多余的调波电阻而不影响电气性能;(12)每级试验存放调波电阻和连接杆的托架;(13)各级采用二端密封绝缘筒,密封性能良好;(14)各级间均采取防晕措施,在整套充电过程中不会出现明显电晕。(15)级间绝缘及机械支撑能够承受100kV直流电压而不产生放电。(16) 发生器顶部装有均压罩。
选购冲击电压发生器全自动试验系统成套装置-冲击电压发生器全自动试验系统成套装置定制来安徽省巢湖市找天正华意电气设备(巢湖市分公司),我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求,选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。
