串联谐振试验装置种类齐全

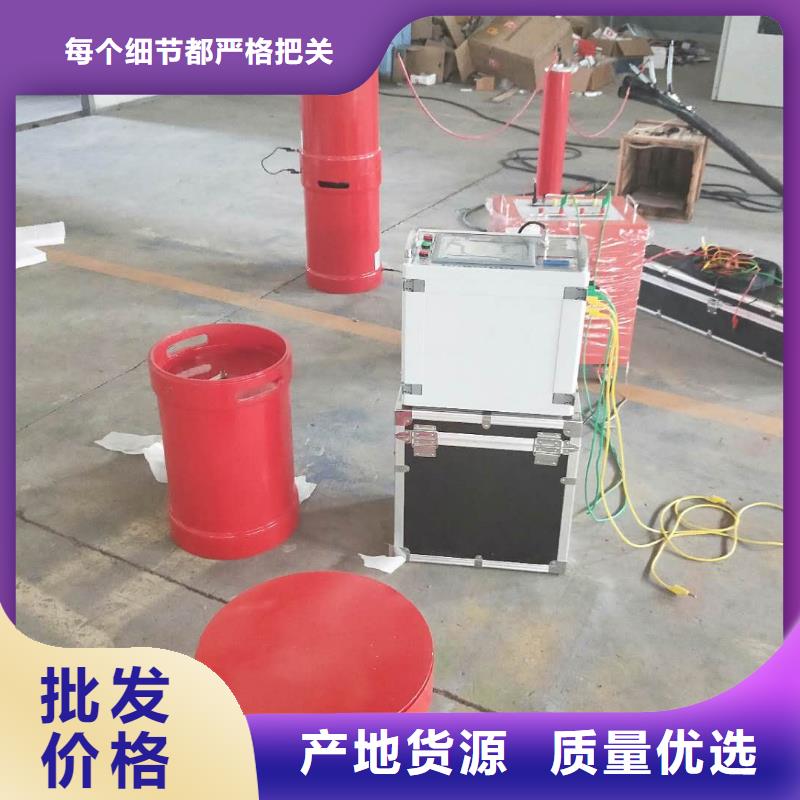

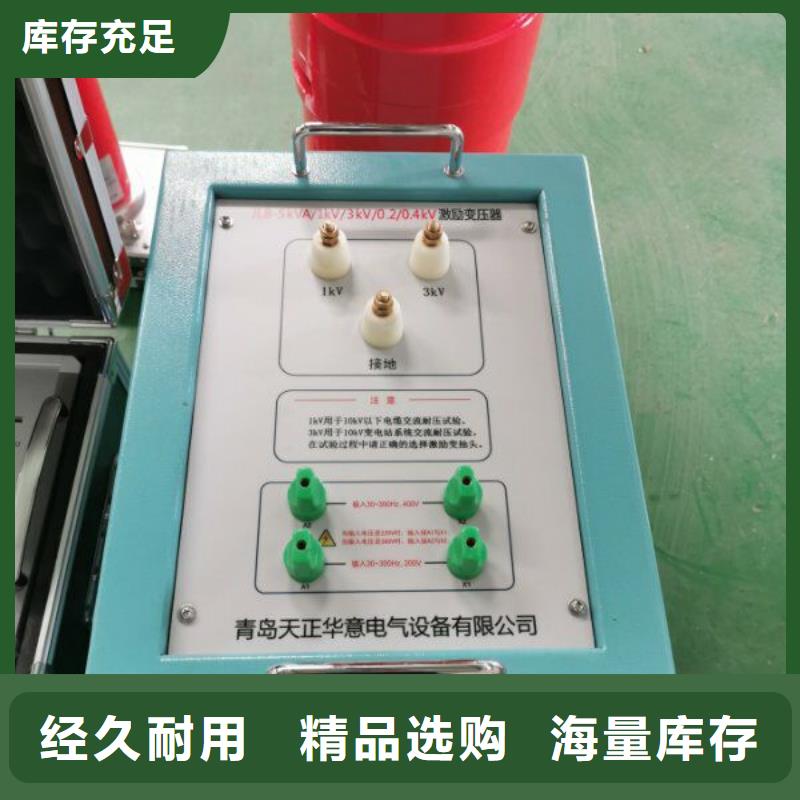

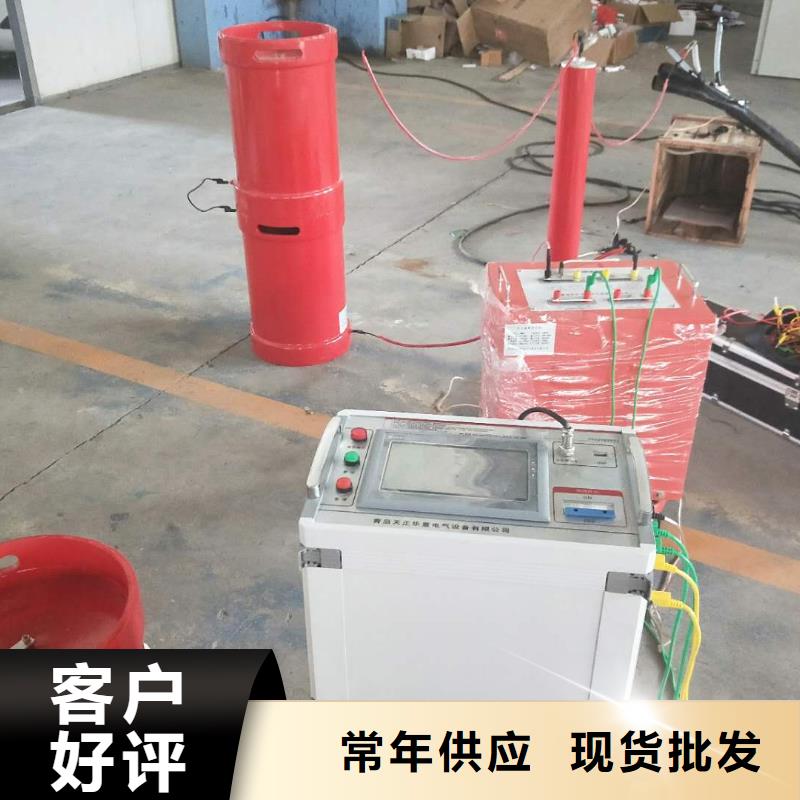

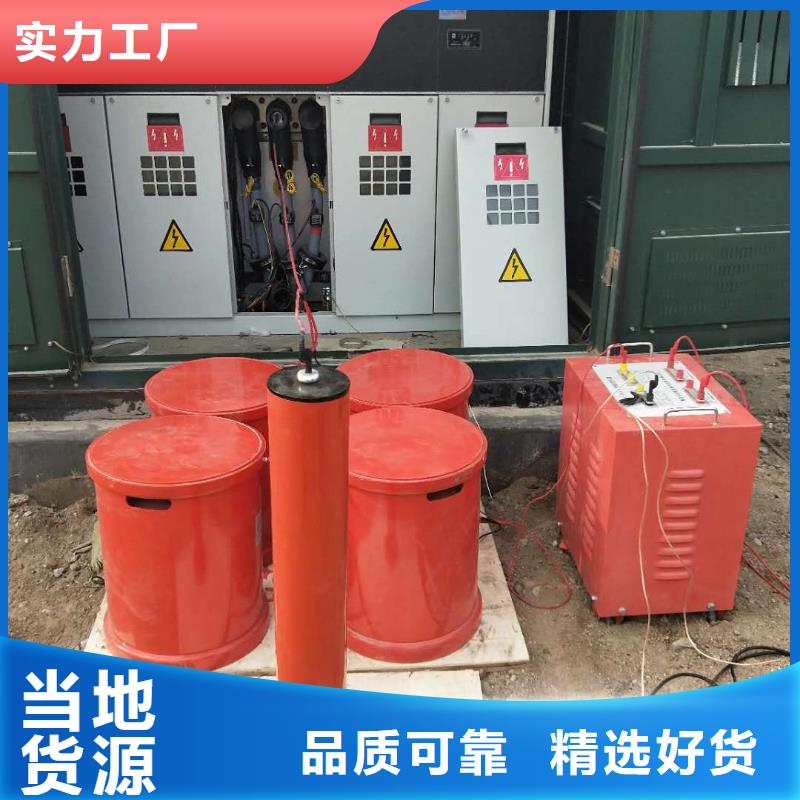

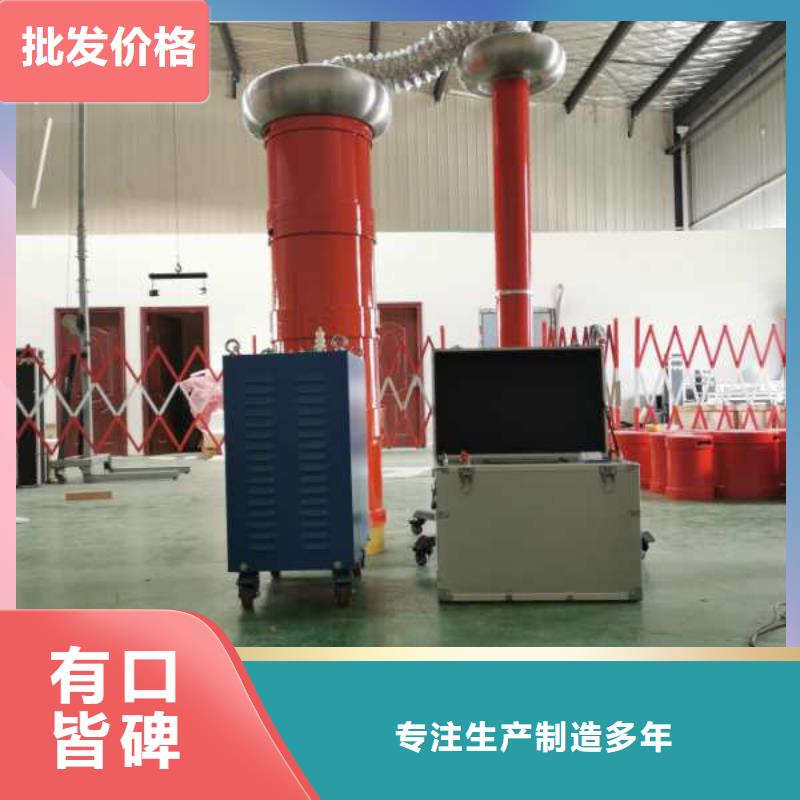

甘肃定西变频串联谐振耐压装置 系统配置参数(一)变频电源BPXZ-7.5kW 台1)额定输出容量：7.5kW2)工作电源：220/380±10％V（单/三相），工频3)输出电压：0–400V4)额定输入电流：18.75A5)额定输出电流：18.75A6)电压分辨率：0.01kV7)电压测量精度：1.5％8)频率调节范围：30–300Hz9)频率调节分辨率：≤0.1Hz10)频率稳定度：0.1％11)运 行 时 间：额定容量下连续60min 12)温 升：额定容量下连续运行60min元器件温度≤65K13)噪 声 水 平：≤50dB14)尺寸（长宽高mm）：400×280×40015)重 量：约10kg(二)激励变压器JLB7.5kVA/1.5/3/5kV/0.4kV 1台1)额定容量：7.5kVA2)输入电压：0-400V3)输出电压：1.5/3/5kV4)结 构：干式5)尺寸（长宽高mm）：450×330×4306)重 量：约50kg(三)高压电抗器DK-33.75kVA/27kV 4节1)额定容量：33.75kVA；2)额定电压：27kV3)额定电流：1.25A4)电 感 量：100H/单节5)品质因素：Q≥30 (f＝45Hz)6)结 构：干式7)尺寸（内径高mm）：?302×4358)重 量：约55kg(四)电容分压器FRC-1000pF/110kV 1套1)额定电压：110kV2)高压电容量：1000pF3)介质损tgσ≤0.5％4)分 压 比：2000：15)测量精度：有效值1.5级6)尺寸（内径高mm）：?120×10007)重 量：约8kg

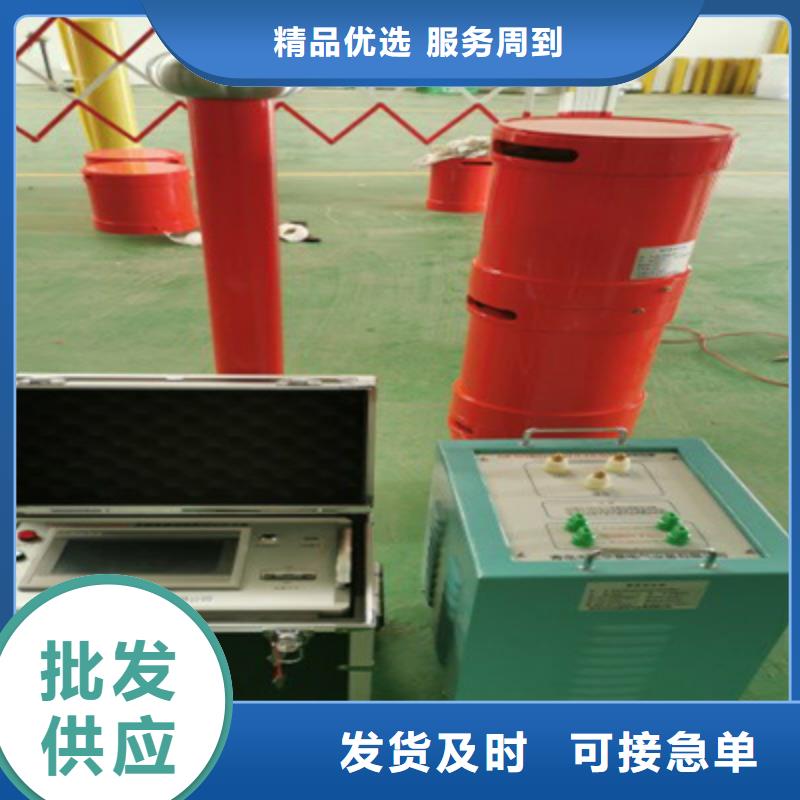

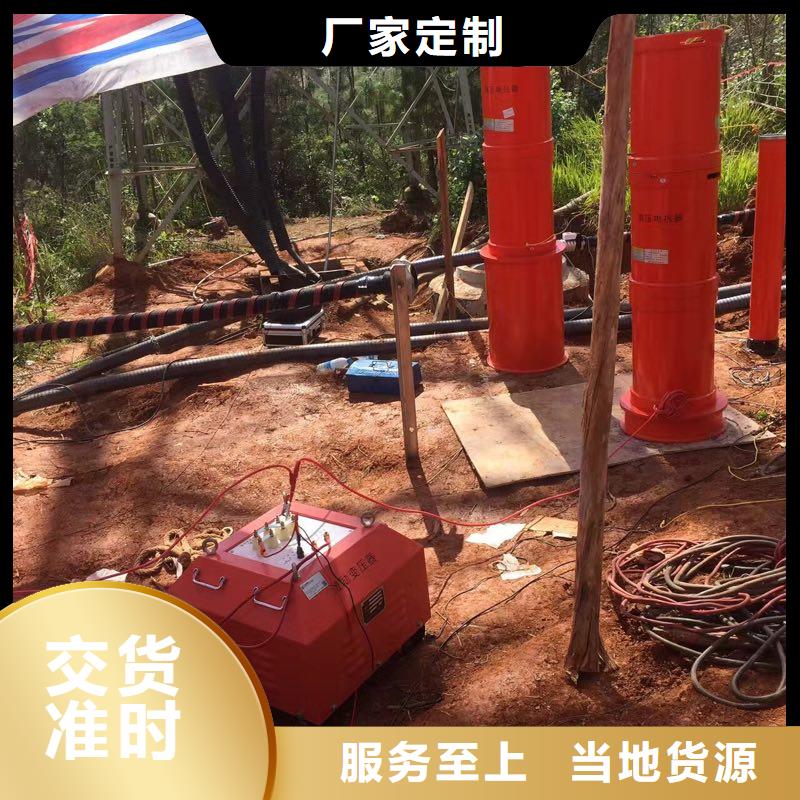

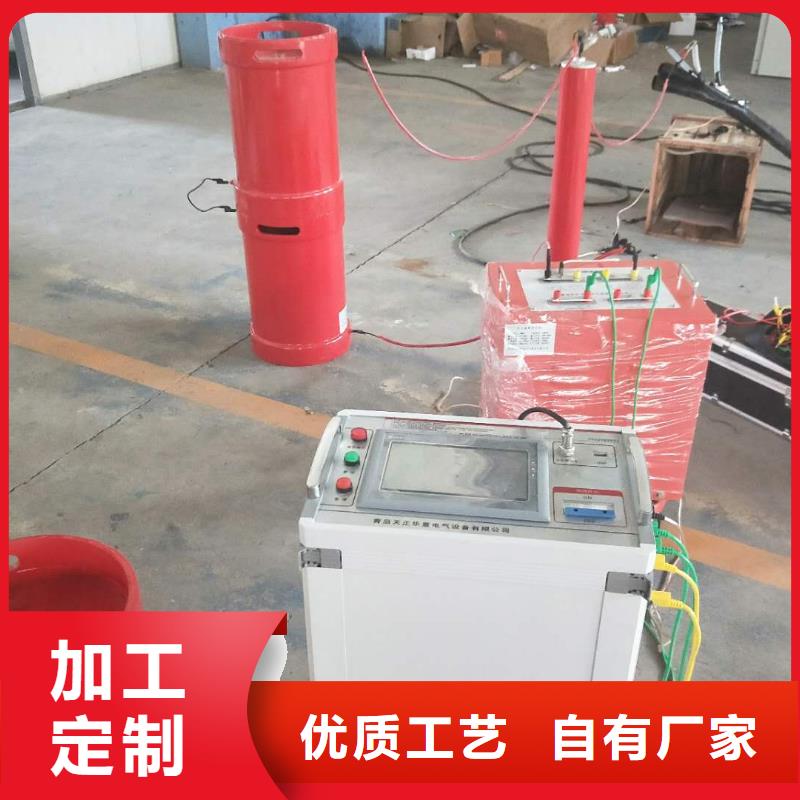

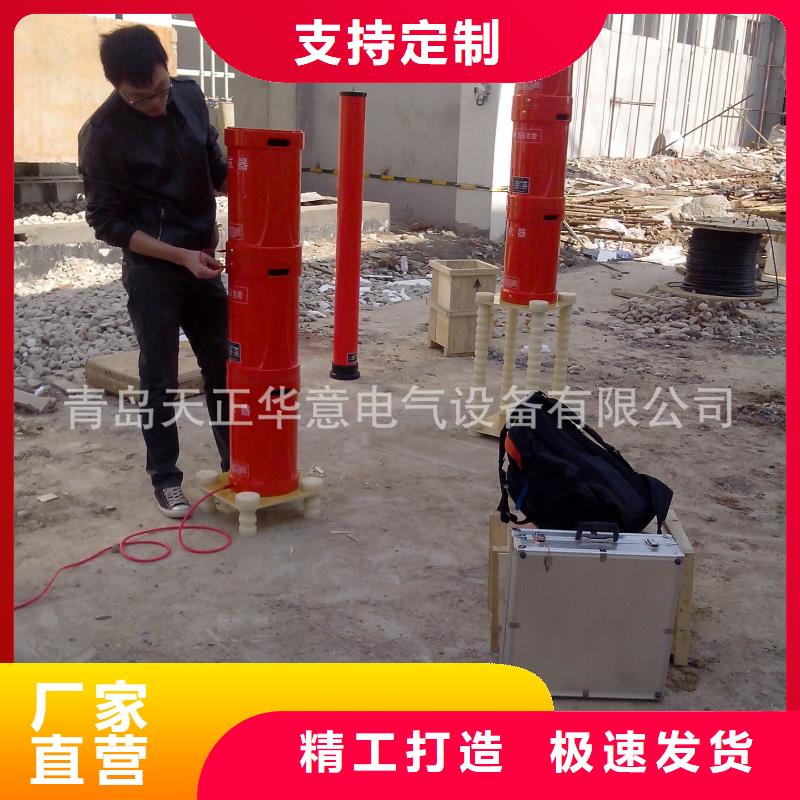

甘肃定西变频串联谐振耐压装置 主要技术参数1.额定容量：135kVA2.额定电压：27kV；54kV；108kV3.额定电流：5A；2.5A；1.25A4.测量精度：系统有效值1.5级5.工作频率：30-300Hz6.装置输出波形：正弦波7.品质因素：装置自身Q≥30(f＝45Hz)8.波形畸变率：输出电压波形畸变率≤1％9.输入电源：单相220或三相380V电压，频率为50Hz10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟11.温 升：额定负载下连续运行60min后温升≤65K12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能13.环境温度：－20℃-55℃14.相对湿度：≤90％RH15.海拔高度:≤3000米五、装置容量验证装置容量定为135kVA，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/100H， 验证：1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。使用四节电抗器并联，L＝100/4＝25H试验频率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz试验电流：I＝2πfCU试 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。使用两节电抗器串联（互感系数1.15）两组并联，L＝100×2×1.15/2＝115H试验频率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz试验电流：I＝2πfCU试 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。使用四节电抗器串联（互感系数1.25），L＝100×4×1.25＝500H， 试验频率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz试验电流：I＝2πfCU试 ＝2π×50.33×0.02×10-6×68×103＝0.43A满足实验要求。
