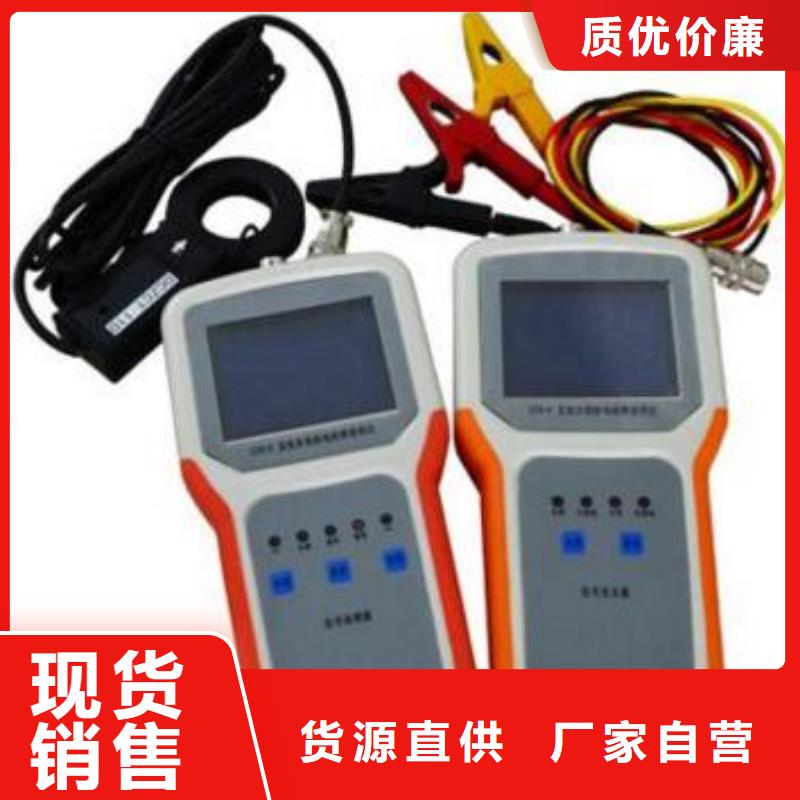

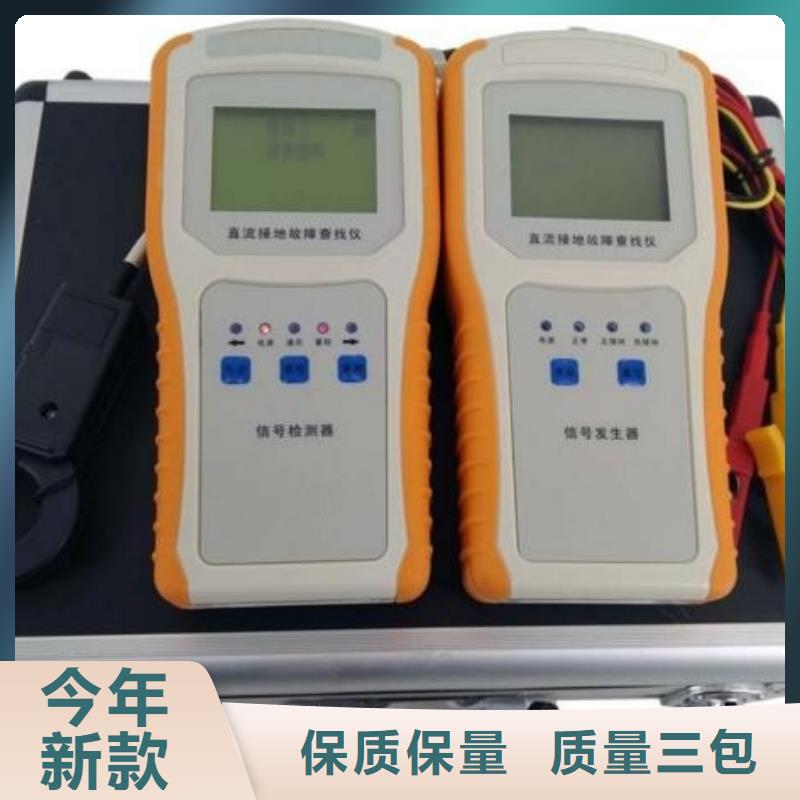

直流系统接地故障定位仪如果现场条件允许，建议在检测时断开环路的连接压片，以提高检测效率，减少检测时间。不能断开环路或环路本身就是非正常的，这时分析仪所发信号都会被环路把信号分流，造成在环路内都能检测到接地信号，导致找不到接地点的具体方向。可根据方向判断接地点。下面就第1种环路情形举例说明查找环路接地点的方法，如图所示： 如图所示：支路1和支路2形成一条环路，而支路3是环路上的一条分支并有接地故障。用探测仪分别在A、B、C、D、E五个点检测，其箭头指的方向是探测仪所检测的接地点方向，根据A、B、C、D、E点所检测接地点的箭头方向可知E点所在的支路是环路的分支，有接地故障并能故障定位。其它类型的环路接地可以采用类似的方法进行故障点定位。利用“波形”来判断接地通过波形可以判断被检测支路的接地程度：波形幅值越大说明被检测支路接地阻抗越小；波形越平滑，说明被检测支路绝缘越好。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。（2）每次开启探测仪后进行检测前，探测仪与分析仪之间要进行一次信号的同步，同步时需保持探测仪与分析仪之间在5米以内的距离，信号同步完成之后，探测仪可以远离分析仪，使用时，信号同步后请保持探测仪开启状态。（3）每次使用完成后，需将探测仪的电池从电池仓中拔出，充满电后以供下次使用，探测仪电量不足时，应立即更换电池以保证检测的顺利进行。（分析仪一定要接在被检测支路之前（按电流流向），正、负、地三条线分别对应接在直流正母线、负母线和地线上，保证接地线接地良好。（5） 由于采集器的灵敏度很高，在检测时应让采集器处于静止状态，以免影响检测准确度。（5） 探测仪使用采集器检测时，如果出现“钳表饱和”的字样，请确保采集器所钳支路的漏电流大小没有超过2A，如超过此数值，请钳正负极双根线。（6） 由于探测仪采集器采用齿片交错工艺，在使用时，打开采集器卡好线后，采集器要完全自然闭合，若是不能自然闭合，应观察后小心闭合，不能外加大力强行闭合，如强行闭合，会导致钳口上的齿片错位，损坏采集器。
