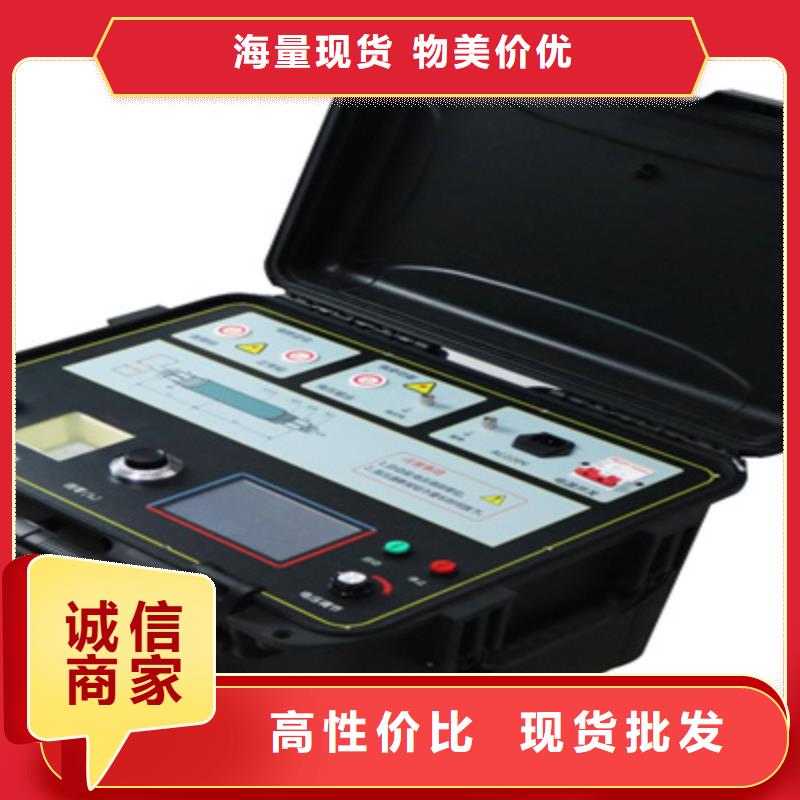

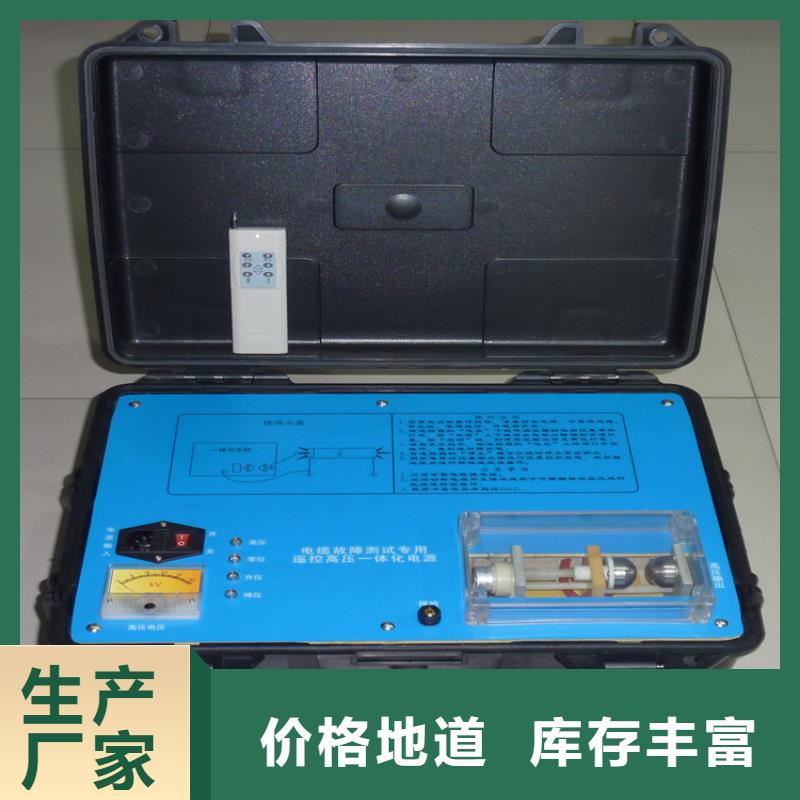

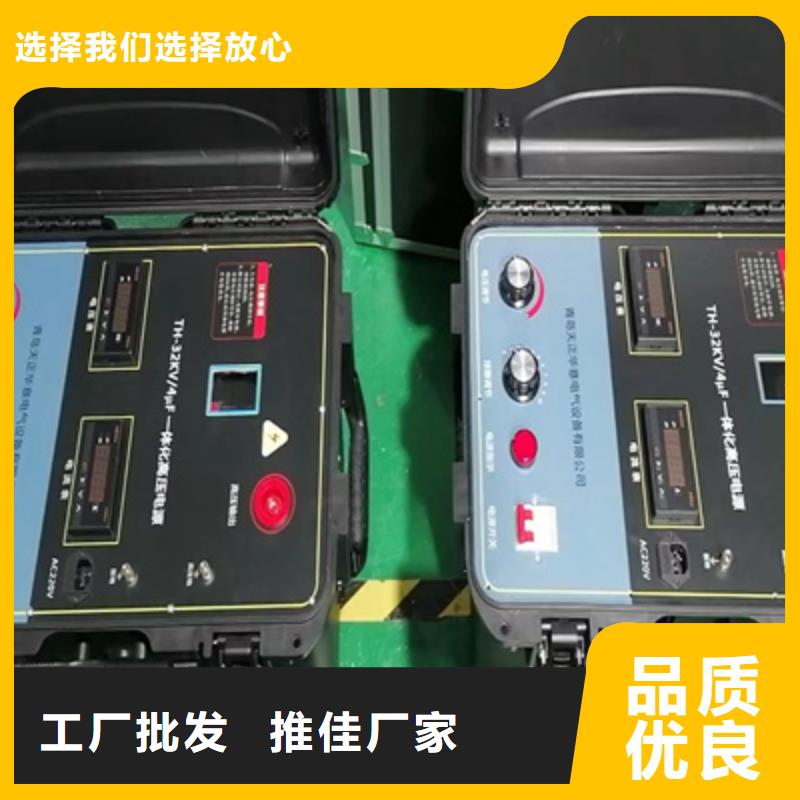

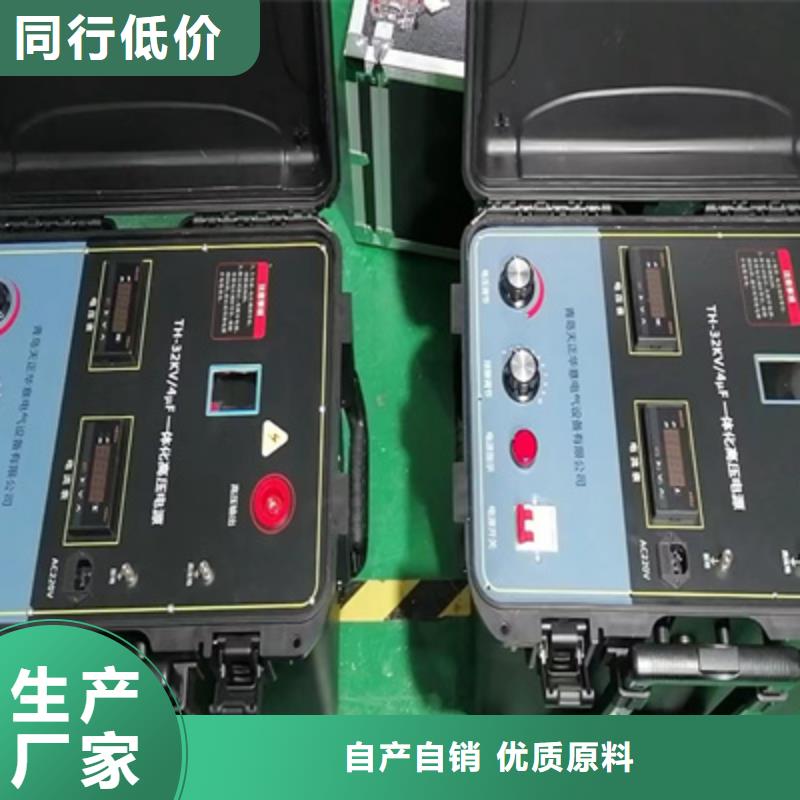

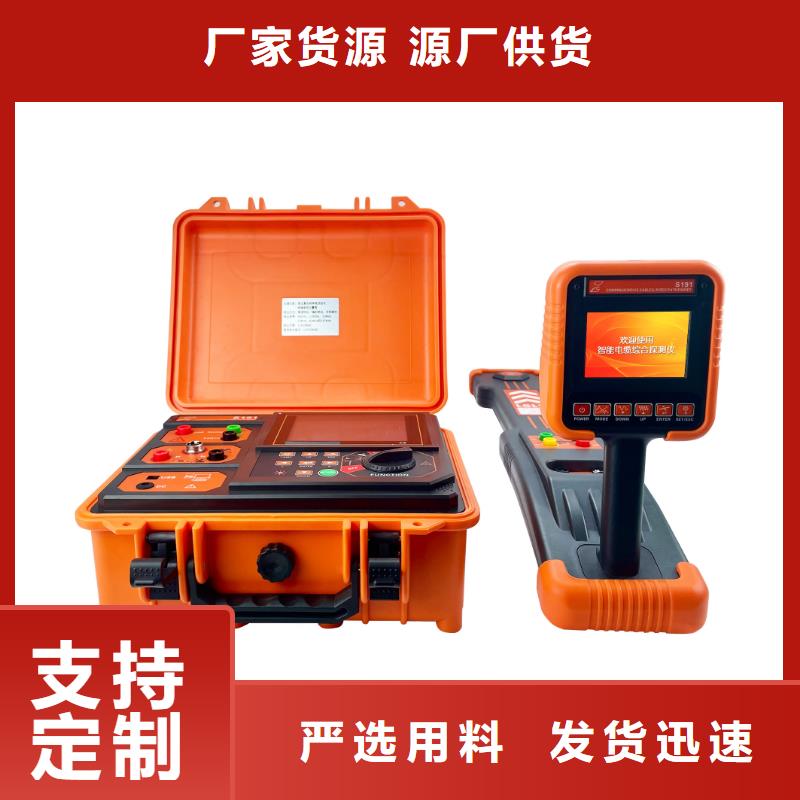

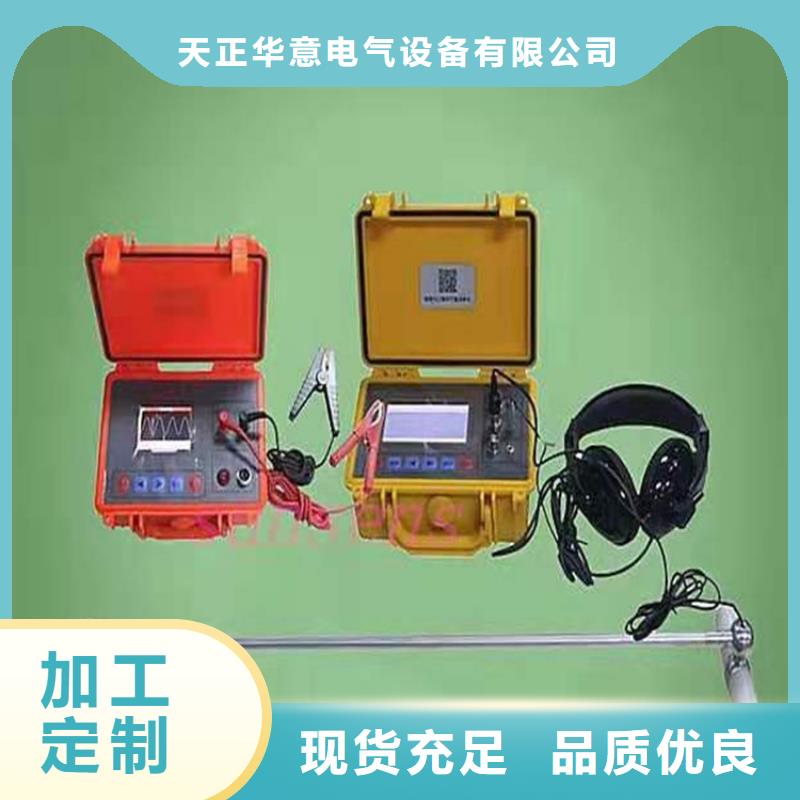

湖南长沙电缆故障探测仪概述电缆测试高压信号发生器，为电力电缆的故障测距和定点提供高压信号源，可用于各种电压等级电力电缆的故障测试。本设备应用现代电力电子技术，采用高频高压电源设计，体积小，重量轻。本设备需要与本公司生产的电力电缆故障测距仪和电缆故障定点仪系列产品配套使用。二、功能特点1、一体化设计，结构紧凑，体积小，重量轻。2、多种子型号可选，适用于不同测试需求。3、进口拉杆箱结构，外观精美，方便移动。4、储能电容器内置，无高压外露，可靠。5、高压输出直接接至故障电缆，操作，接线简便。6、内置大功率开关电源，电容充电快，放电周期短，故障定点快。7、多重防护，高压零位启动，断电后自动释放高压电容储能。8、具有单次，周期和直流三种工作方式，适应多种故障测试需求。9、输出电压分档可调，LED显示响应速度快，电容放电状态一目了然。三、技术指标型号 A10-10 A30-2 A30-4输出电压 0-10kV 0-32kV储能电容 10μF 2μF 4μF储能 500J 1000J 2000J放电周期 5s（周期放电模式）电源 AC220V，50Hz输入功率 ＜1000W体积 400mm×460mm×50mmm质量 25kg第二章 设备结构一、设备整体结构2-1-1 设备外观本高压信号发生器的外观如图2-1-1所示。各种操作按钮/旋钮位于上面板，高压输出线和保护接地线从设备后部的附件包中引出和收纳。二、控制面板设备控制面板如图2-2-1所示。图2-2-1 控制面板其中：1.AC220V插座：接220V，50Hz 交流电源，电源容量要求不小于2kw。2.电源开关和指示灯：用来开关设备电源，当打开电源后，指示灯亮。3.高压合/分按钮：打开设备电源后，高压电路并没有工作，只有调压旋钮在零位时按高压合/分按钮才能启动高压电路工作。此时“高压合”指示灯亮并输出高压。

湖南长沙电缆故障探测仪电缆类型按键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯油浸纸型不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。④主页按“”可以返回初始界面。打印按“”可以将界面打印出来。图形放大或缩小查看图片时，点击或键进行缩放。低压脉冲法测量电缆长度，要根据电缆长度选择不同的缩放比例，比例设置如下：电缆全长在1500米之内，缩放比例设置成1：1 （脉宽0.05-0.2us）电缆全长在1500-3000米之内，缩放比例设置成1：2 （脉宽0.2-0.5us）电缆全长在3000-4500米之内，缩放比例设置成1：4 （脉宽1-2us）电缆全长在4500-6000米之内，缩放比例设置成1：8 （脉宽2-8us）电缆全长在6000米以上，缩放比例设置成1：16 （脉宽8us）如果是闪络法测量故障距离，要看故障点波形来调整缩放比例，例：电缆全长3000米，选择1：4的缩放比例，而故障点大概500米左右，这时要把缩放比例调整到1：1才能更好的分析。标尺1和标尺2进行数据卡位时，选择或，通过移动或来进行精准分析故障位置。⑧数据保存按“”键，弹出保存对话框，提示要保存的号段，此时按“是”，即屏中上半部显示的红色波形被保存在该号段，按“否”退出。⑨自动判距按“ ”键，游标进行自动定位，显示屏上方自动显示故障距离。
