超低频高压发生器升压器号设定：如果使用I号升压器单独升压，升压器号设定为I号（此时试验电压设定≤30KV），如果使用I号升压器和II号升压器串联升压，升压器号设定为I＋II号。★频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压),它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值由系统自动设定,比试验电压高2-4KV。★电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作, 一般情况下电流保护值由系统自动设定。

超低频高压发生器 变频电源操作指南1）打开电源，按下复位键，显示如图1。转动鼠标至“变频耐压测试”位置。图12）按下鼠标，转动鼠标至“手动”位置，按下旋转鼠标，出现图2。图23）按下旋转鼠标显示如图3，此时光标会停留在“参数设置”。图34）按下鼠标，光标显示到“功率”：5％，转动鼠标“功率”显示为6％，如图4。图45）按下旋转鼠标到“试验频率”，如图5。选择所需试验要用的频率（光标需要按停过个0，“030.0HZ”停在3的位置上，这是顺时针旋转增加频率）。等频率设定完成后按下鼠标确认，光标进入到“耐压时间”设定。6）“耐压时间”设定也是转动鼠标选择相应的位置，设定需要的时间，按下鼠标确认。7）设定“过流保护”（一般设为15A）。“过压保护”设定值大于试验的20％就可以。过压保护设定完成后按下鼠标确认。8）全部试验参数设置完成后，光标会回到“参数设置”，这时要转动鼠标到“开始试验”位置。按下鼠标确认，旋转鼠标就会有电压输出，光标会停在（试验频率）上，如图5。图59）按下鼠标，光标在“功率”位置再转动鼠标，观察显示屏“试验电压”，升到所设定的试验电压时，停止转动鼠标。按下鼠标，光标停在“停止”位置，这时就不要操作设备了，设备自动完成计时。耐压时间到达时蜂鸣器开始报警并自动降压到零位。显示如图6。图610）选择对应的选项，按鼠标确认完成整个试验过程。11）每次试验进行时如无特殊情况出现时，请不要按复位键、旋转鼠标停机，要等40秒计时结束自动降压。免突然停机会有反冲电压。注：在做下一次试验前，必须按“复位”键三次后在进行参数设置，否则设置就不正常，设备不能正常工作，如果设定时出现失误请按“复位”重新设置。

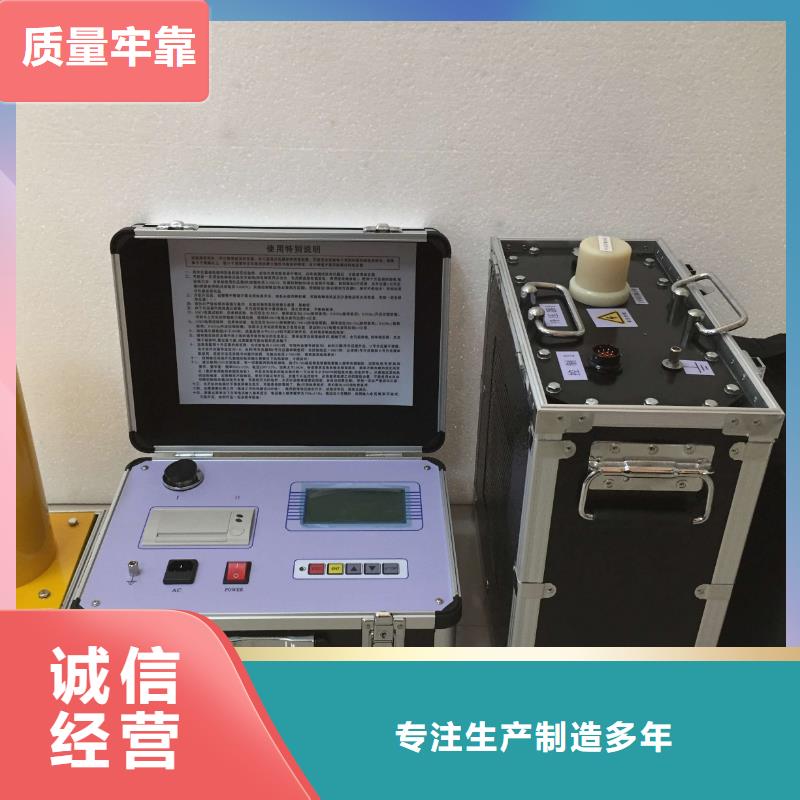

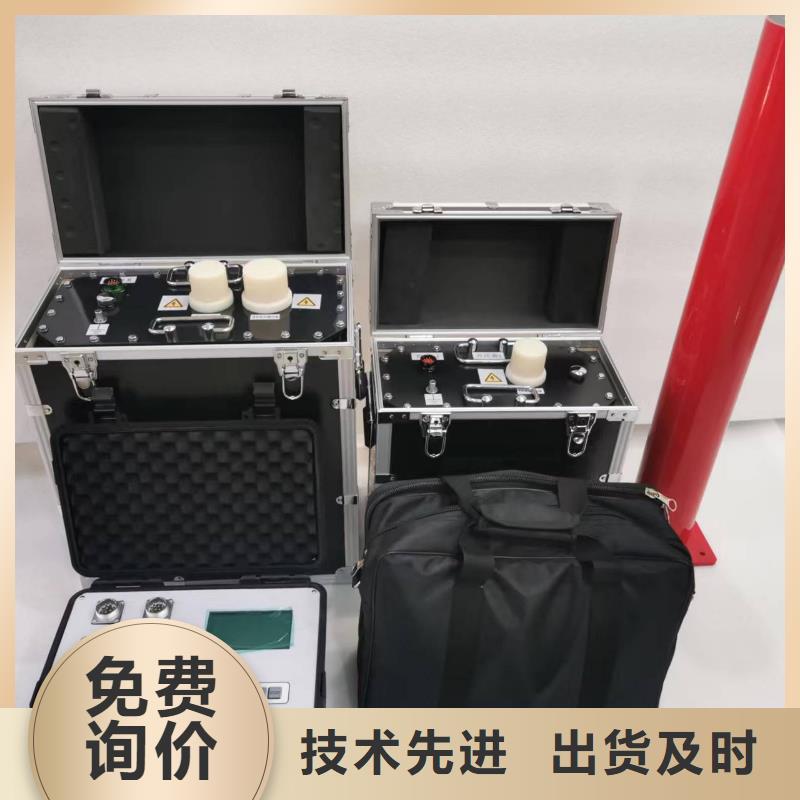

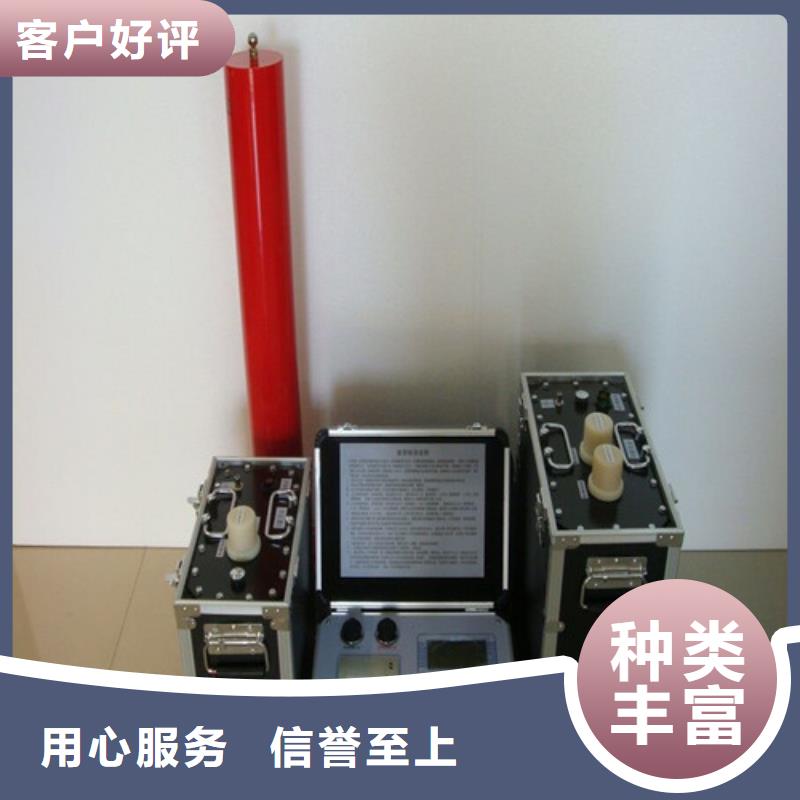

超低频高压发生器 试品电流的估算方法：计算公式：　Ｉ＝２πfＣＵ二、超低频绝缘耐压试验原理超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。三、产品简介本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：★电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。★过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。★过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。★由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
