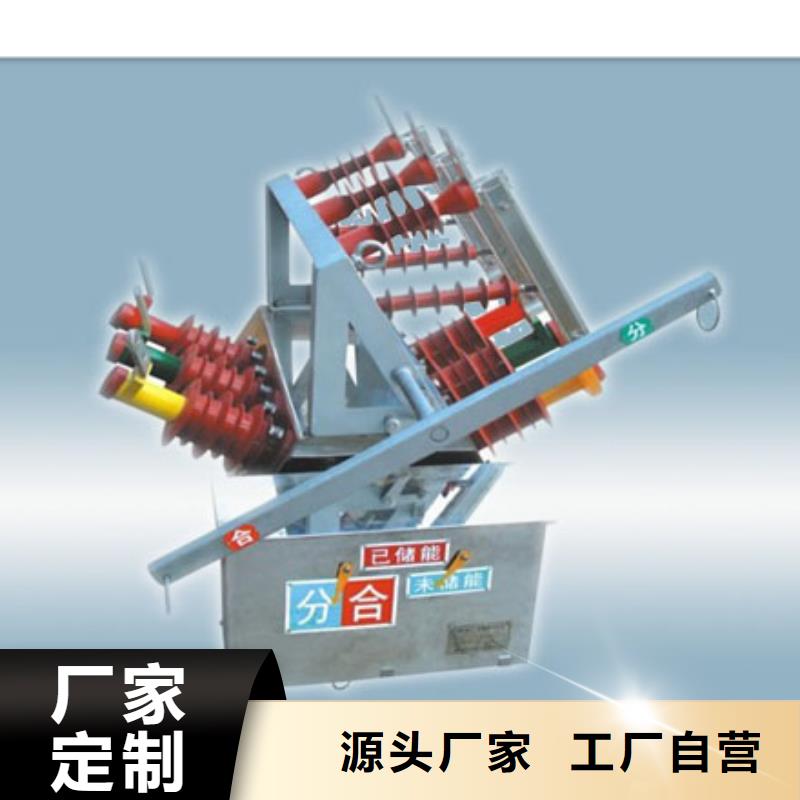

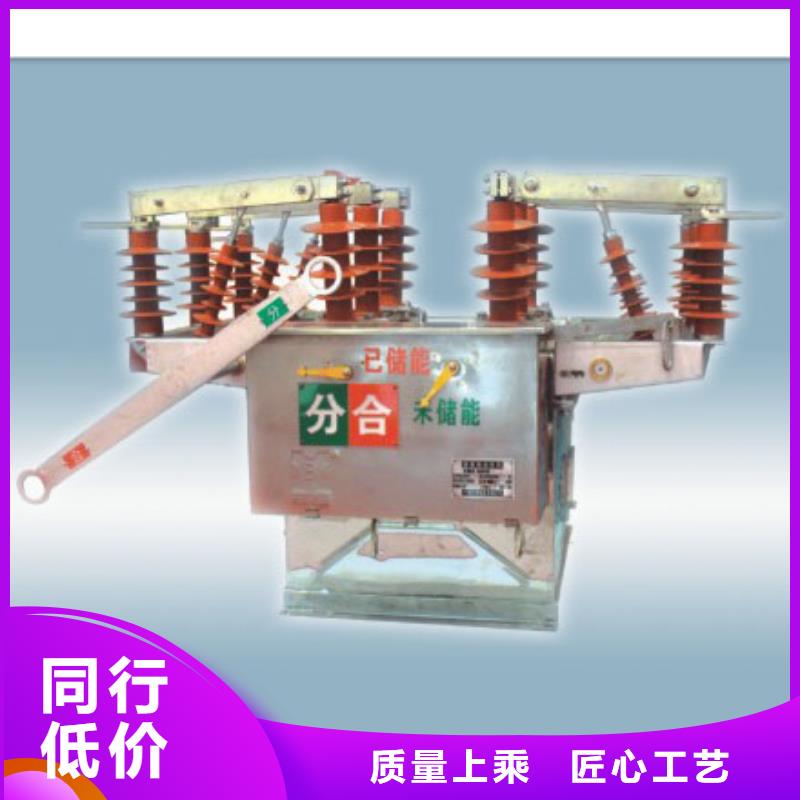

ZN28A-12/1000断路器

并通过模拟灭弧室真空测量实验对分析结果进行验证，借此探索出真空断路器灭弧室内真空度与灭弧室外电场电位间的对应关系，为实现真空断路器高真空度在线监测和状态评估提供参考。目前真空断路器凭借着优越的性能而在中压领域得到广泛普及，并且正在不断地向低压领域和高压领域进军，而真空灭弧室又被视为真空断路器的核心部件，因此真空灭弧
室的研制和开发被学者们给予高度的重视。随着当今大气环境质量问题越来越引起人们的高度重视，真空断路器在未来完全替代SF6 断路器将成为发展的必然趋势。真空灭弧室对电弧的控制是通过电流流过触头时产生磁场来实现的，不同结构的触头可以产生不同方向的磁场。一种是产生横向磁场并施加在真空电弧上来驱使集聚型电弧在洛伦兹力的作用下在触头的表面以极高的速度旋转，减小阴极斑点和阳极斑点对电极表面的烧蚀时间;另一种是产
生纵向磁场并施加在真空电弧上以减小电弧的电流密度，使真空电弧在大电流情况下仍然保持扩散形态。目前纵向磁场触头结构在开断大电流的真空灭弧室中应用十分普遍，他具有结构简单，制造及加工成本低，可靠性高等优点。  早期的纵磁触头结构可以产生均匀的纵向磁场，使真空电弧在电流较大的情况下仍然可以保持扩散形态，减少电弧集聚导致触头烧蚀的几率，但是随着开断电流的继续增大，触头产生的纵向磁场不能有效的控制
真空电弧形态以至于触头表面仍然会出现较为严重的烧蚀情况。铁芯的加入大大的提高了纵向磁场的强度，使同样结构的触头可以产生更强的纵向磁场，从而有效的控制了真空电弧形态，提高了真空灭弧室的可靠性。然而铁芯的加入在提高纵向磁场强度的同时也带来了一些负面的影响，在电流过零时磁场不能迅速消退，即电流过零时带铁芯的触头结构较不带铁芯的触头结构剩余磁场较大，这将抑制了触头间隙中等离子体的快速散去，在恢复电压的作用
下极易发生复燃导致触头不能成功开断

)严格进行交接验收。真空开关出厂前
已做过试验，但在运往现场安装完毕后，必须进行有关参数的复核。以防止设备在运输中的变化，特别是操动机构与真空开关连接后的问题。主要复测的参数有：合闸跳，分闸同期，开距，超程，合、分闸速度，合、分闸时间，直流接触电阻，断口绝缘水平。  (2)重视缓冲特性的调整。操动机构在高压真空开关机械结构中是为复杂、精度要求高的部分，为了保证高压真空开关的可靠性，一般采取分装式结构，即将操动机构与开关主
体二者分开，由生产条件比较好的工厂集中生产操动机构，然后再将机构的输出轴与开关合而为一，所以机械参数的合理配置与调整，直接关系到高压真空开关的技术性能和机械寿命。满意的缓冲特性应该是运动部件接触缓冲瞬间，缓冲器提供较小的反力，随着缓冲距离的增加，缓冲特性迅速变陡，大可能地吸离能量，达到限制分闸反和分闸行程的目的。  (3)严格控制真空开关的合、分闸速度。真空开关的合闸速度过低时，会由
于预击穿时间加长，而增大触头的磨损量。又由于真空开关灭弧室一般采用铜焊工艺，并且经高温下去气处理，所以它的机械强度不高，耐振性差。如果开关合闸速度过高会造成较大的振动，还会对波纹管产生较大冲击，降低波纹管寿命。通常真空开关的合闸速度为0.6～2m/s，对一定结构的真空开关有着佳合闸速度。真空开关断路时的燃弧时间短，其大燃弧时间不超过1.5 个工频半波，因此，需要严格控制开关的分闸速度。此外，要
求真空开关的分闸缓冲器与合闸缓冲器有较好的特性，尽量减轻分闸或合闸时的冲击力，以保护真空灭弧室的使用寿命。3、温升  高压真空开关的回路电阻是影响温升的主要原因，而灭弧室的回路电阻通常要占高压真空开关回路电阻的50%以上。触头间的接触电阻是真空灭弧室回路电阻的主要组成部分，因为触头系统密封于真空灭弧室内，触头与外壳之间的真空形成了热绝缘，所以触头和导电杆上的热量只能通过动、静导电杆
向外部传导散热。真空灭弧室静端直接与静支架相连，动端则通过导电夹、软连接与动支架相连。因动端连接环节较多，导热路径较长，所以高压真空开关温升的高点多集中于动导电杆与导电夹搭接部位。在实际应用中，有效的利用静端有利于散热的元件，迫使触头间隙热量较多的从静端导出，分流动端的热量，是解决高压真空开关温升偏高的有效措施。4、结论  真空开关优越的技术应用特性，得到了广大用户的普遍认可，随
着经济建设的持续增长，今后将得到越来越广泛的应用。
