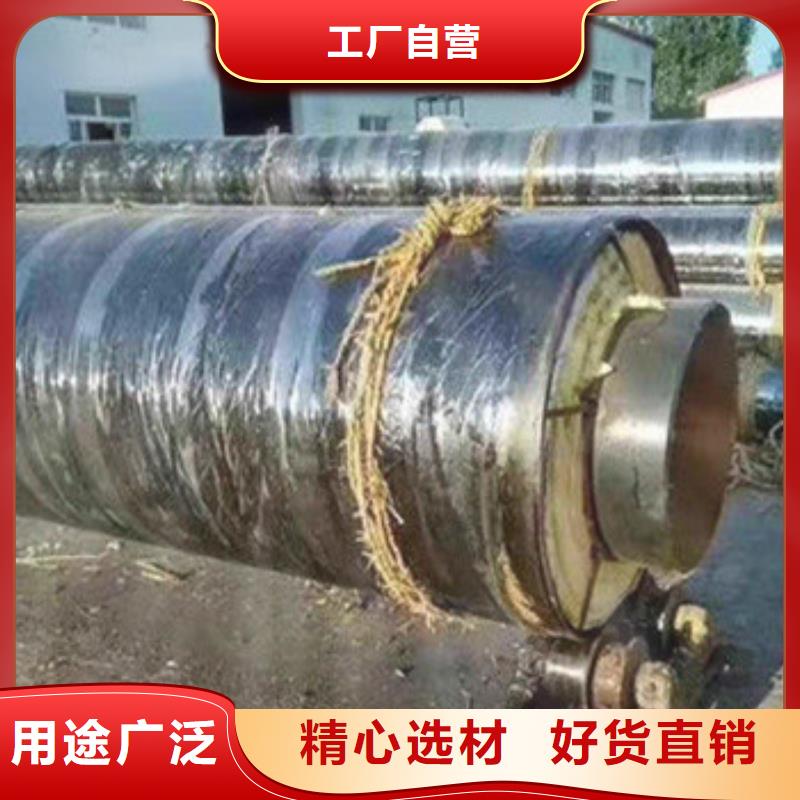

钢套钢预制蒸汽保温管图片

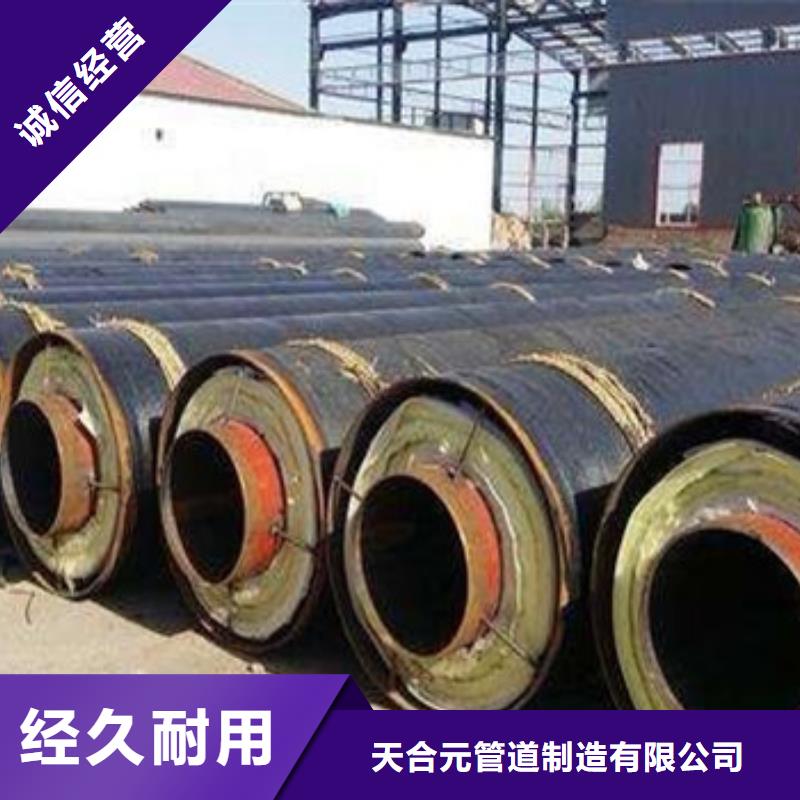

钢套钢蒸汽直埋保温管由于外保护层为钢管，因而对于工作内管在运行当中出现泄漏的事故能起到一定的延缓破坏的作用，防止蒸汽溢出伤人。钢外护管的防腐一般采用两布三油、层PE、玻璃钢缠绕、聚脲喷涂以及环氧粉末喷涂等多种形式无机保温层4、聚氨酯保温层5、外护管（高密度聚乙烯、玻璃钢或经过防腐处理的钢管） 钢套钢蒸汽保温管道的固定形式蒸汽直埋管道的固定形式有两种即内固定形式和外固定形式，外固定即工作芯管和外保护管同时固定，在每一段管道和补偿器的两端，都要设两个很大的钢筋混凝土支墩，才能保证管道的固定。"塑套钢"和"玻璃钢套钢"保温结构必须采取这种固定形式。内固定即内外管间的固定，内管通过一定的结构形式固定在外保护管上，充分利用外保护管的强度和刚度以及外保护管与土壤之间的磨擦力来使内管固定，可节省钢筋混凝土支墩。只有以钢管作为外保护管才可能采用内固定形式。外固定因为必须设钢筋混凝土支墩,所以施工占地大、投资多，工期长,而且支墩是管道的薄弱部位，该部位易产生"热桥"，也易出现渗水现象，管道运行不正常时，该部位也易出现事故。特别是对"钢套钢"保温结构，由于温升引起的外钢管热应力特别大，钢筋混凝土支墩的尺寸也特别大，该部位也更易出现事故。对"钢套钢"保温结构，采用内固定结构具有很大的优越性蒸汽直埋管道由于输送的介质温度很高，一般超过200℃，所以不能象直埋热水管那样采用聚氨酯作为的保温层（因为聚氨酯的碳化温度在142度左右）。因而不少厂家的蒸汽直埋管道采用了复合保温的结构，而复合保温的结构又可大致分为"塑套钢"和"钢套钢"两种结1、"塑（玻璃钢）套钢"结构：从里到外依次为工作芯管、润滑层、复合保温层、高密度聚乙烯（或玻璃钢）外保护层。其中润滑层的作用是使工作芯管与隔热层之间能产生相对滑动，避免因管道的工作芯管和与其接触的无机保温层因热膨胀系数不同而产生相互牵拉的破坏作用。润滑层材料一般为无机润滑剂或无机减阻层，复合保温层从内到外一般为无机憎水保温材料＋聚氨酯泡沫保温层。

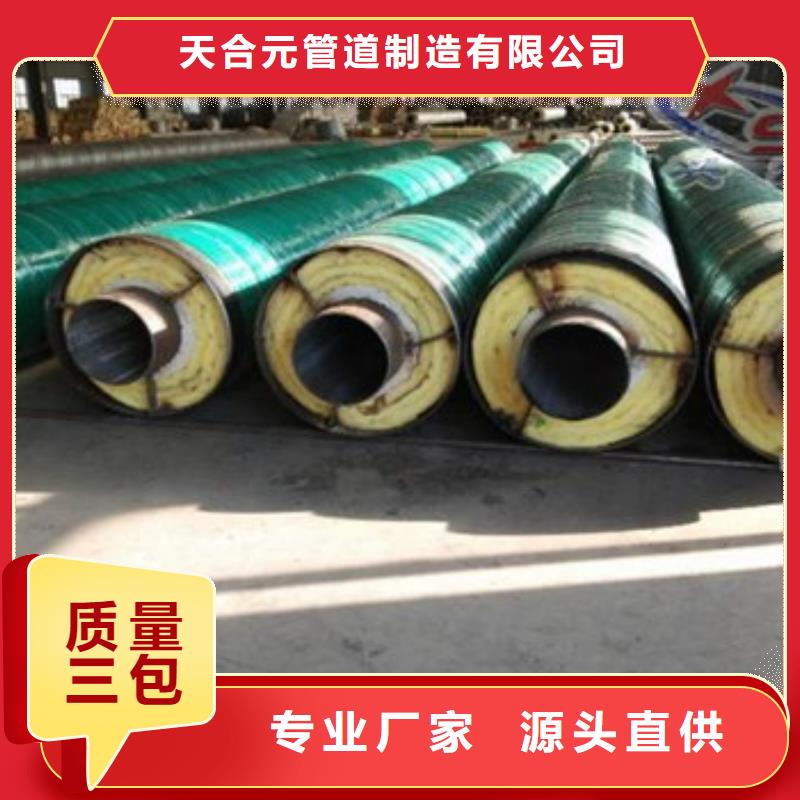

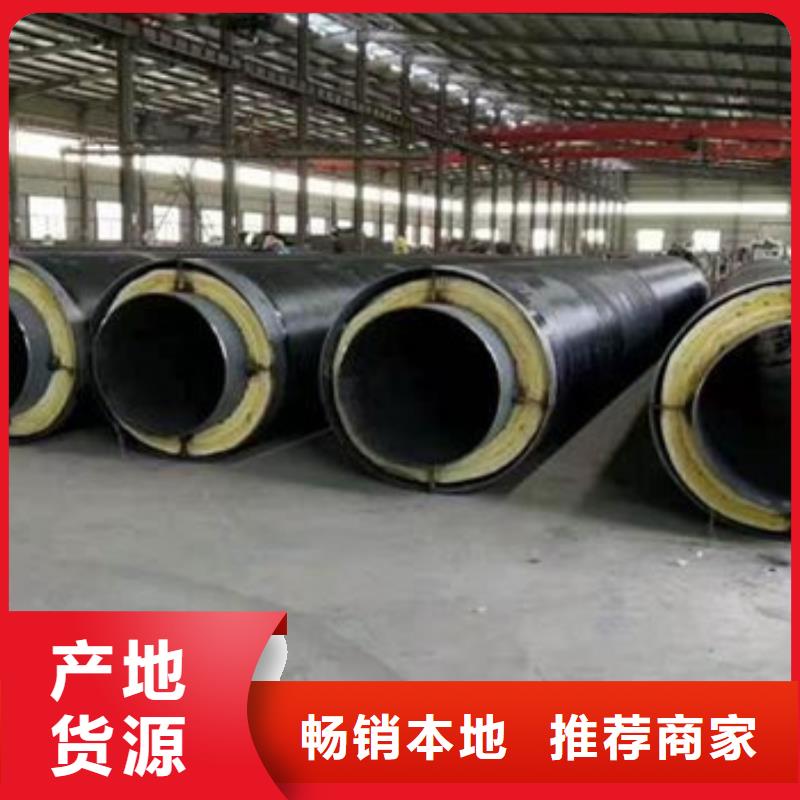

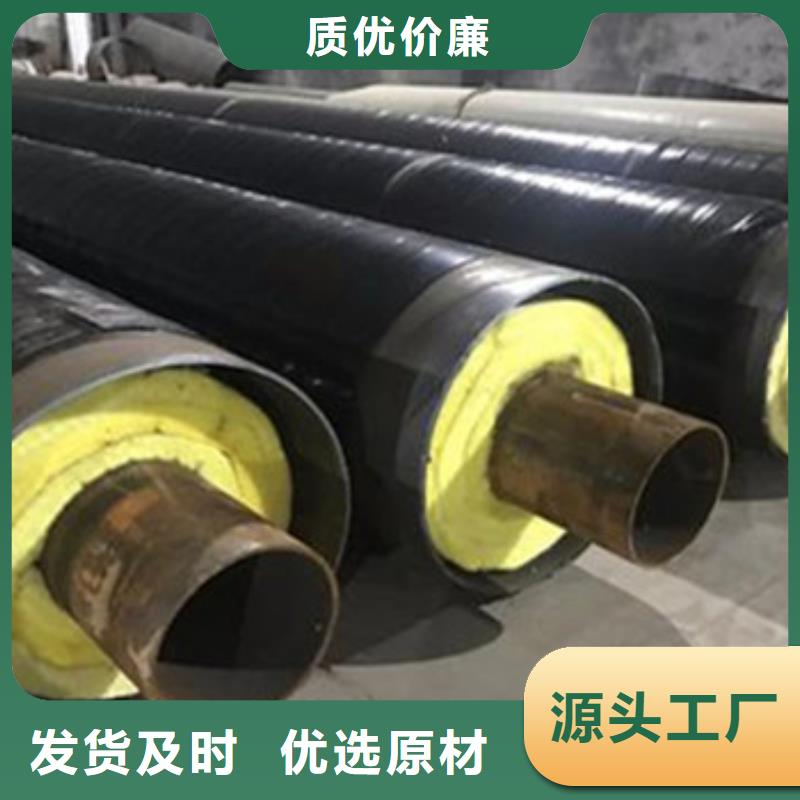

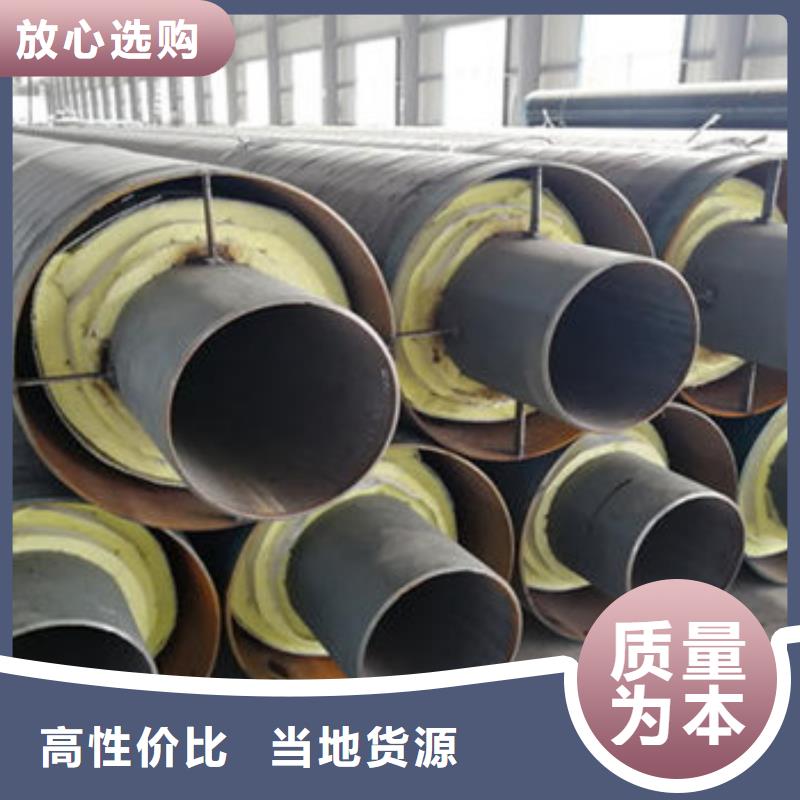

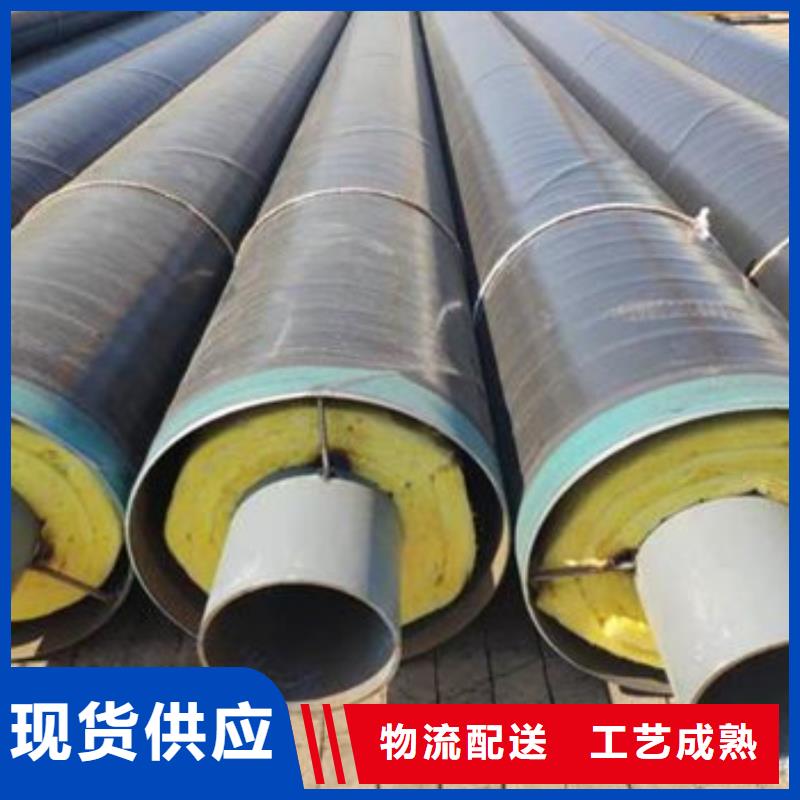

钢套钢保温管可以在不同温度环境下稳定应用，尤其适用于高温蒸汽管道项目。钢套钢保温管能够有效的节约空间，施工简单方便，广泛应用于暖气保温管道、温泉保温管道、供热保温管道、供暖保温管道、空调保温管道、蒸汽保温管道、冷热保温管道、外墙保温等等。钢套钢保温管保温结构依据滑动方式不同分为：内滑动式与外滑动式1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成（基本已不使用）。2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。2.外护钢管: 保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。3.玻璃棉保温隔热层、空气保温层: 保证介质温度，保证外护管表面保持常温。4.铝箔反射层: 保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量。5.无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。6.不锈钢紧固带、滑动导向支架: 保证工作钢管热胀冷缩自由运动。
