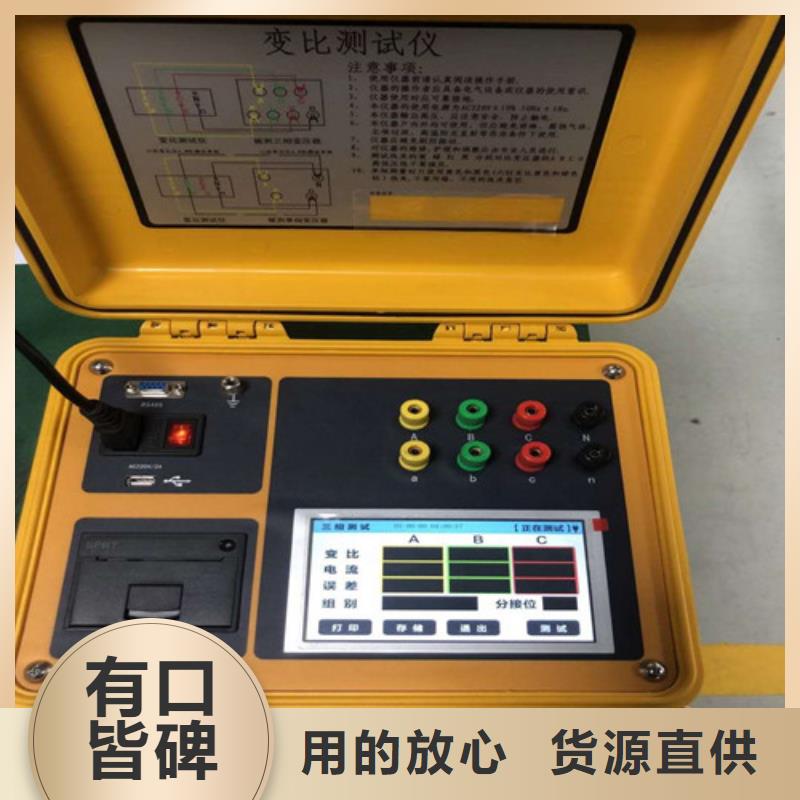

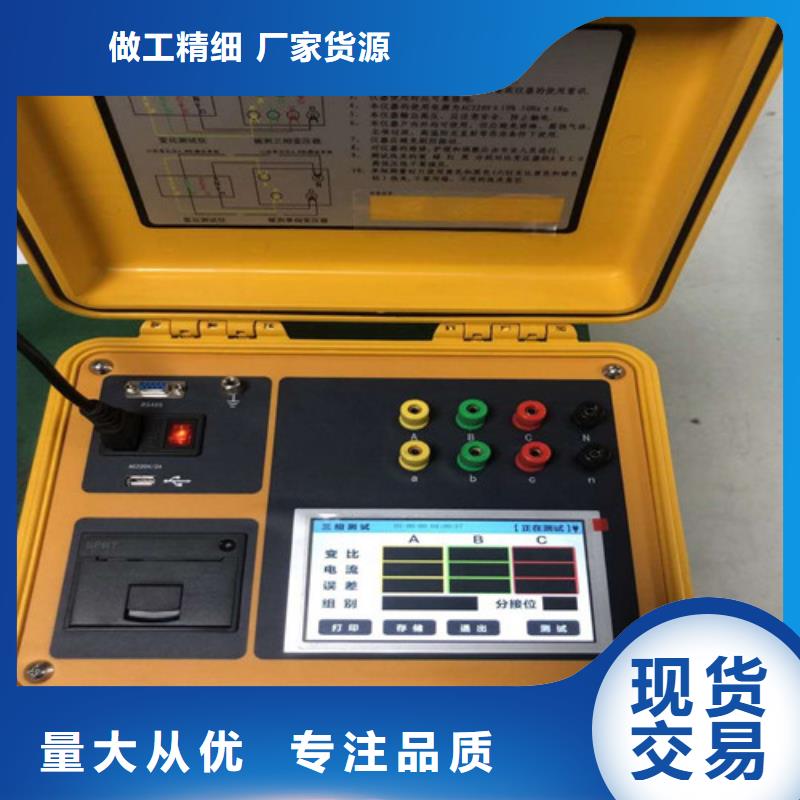

变压器变比测试仪接线完成后按【回车】键开始自动进行测试，测试自动计数进行到55次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图六所示。图六、三相变压比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上二项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数及组别的矢量图，图中可见：当前组别为0点，所以图中高压侧矢量图（外圈大三角形）与低压侧矢量图（内圈小三角形）角度方向重合。测试完成后按【存储】保存测试结果，【F4】打印。按【退出】返回，【确定】重新测试。4．三相匝数比测试进行三相匝数比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相匝数比”测试选项按【回车】键进入接线提示屏（如图七所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。图七、三相匝数比测试接线提示屏接线完成后按【回车】键开始自动进行测试，测试自动计数进行到42次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图八所示。图八、三相匝数比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上二项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数。测试完成后按【存储】保存测试结果，【F4】打印，按【退出】返回，【确定】重新测试。5．单相变压器测试进行单相变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【回车】键进入接线提示屏（如图九所示），按照单图示进行接线。图九、单相变压器测试接线提示屏接线完成后按【回车】键，仪器开始自动进行测试，测试计数进行到第25次停止计数测试完毕，显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上，图六中可见，测试结果包括：单相高压侧电压，单相低压侧电压，，单相额定变比，单相测试变比及单相变比误差值，组别判定，测试计数，测试状态。测试完成后按【存储】保存测试结果，【F4】打印。按【退出】返回，【确定】重新测试。

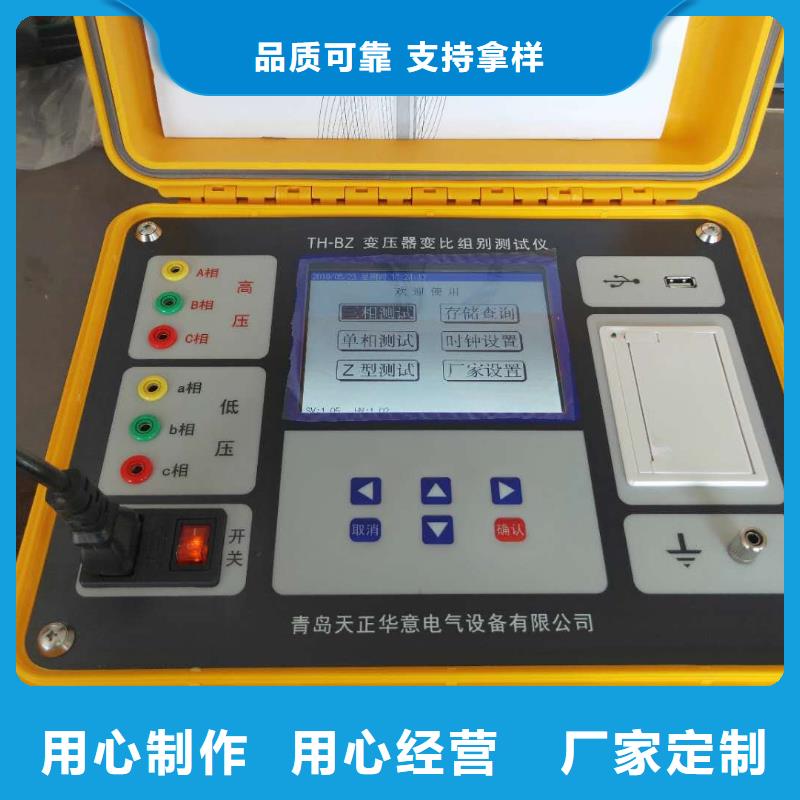

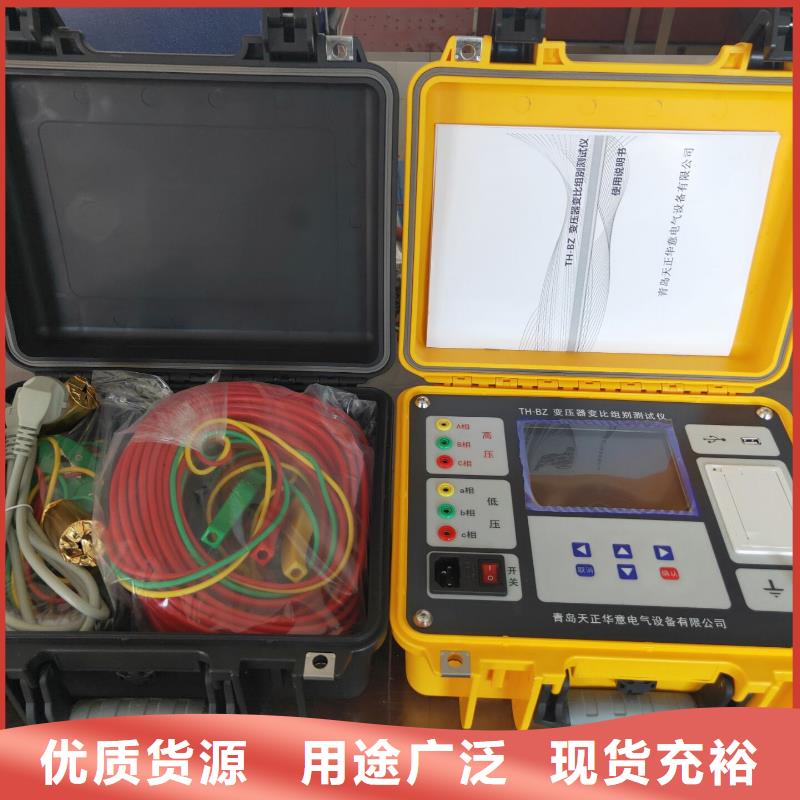

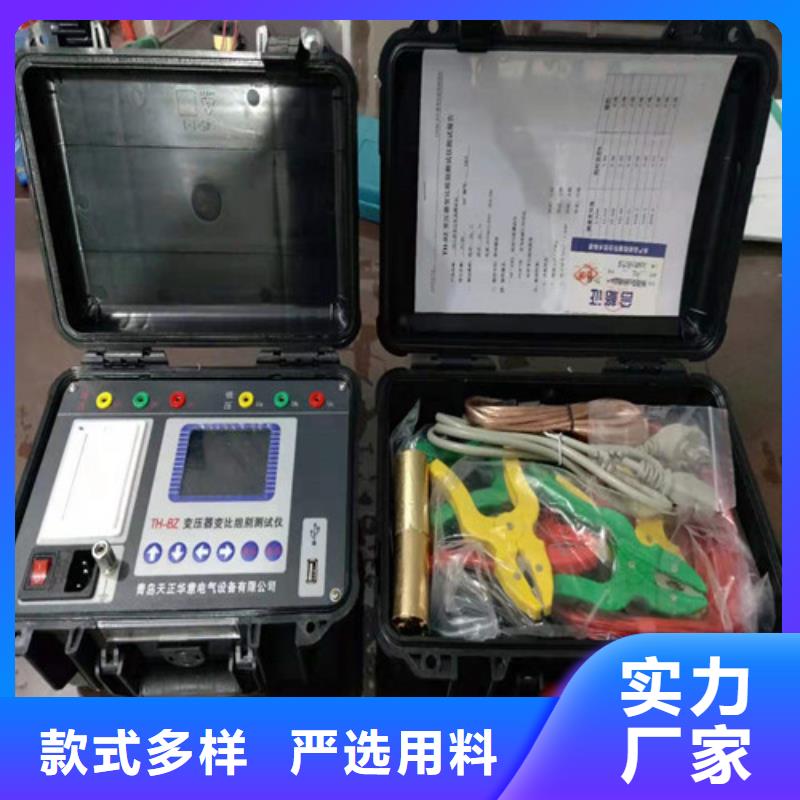

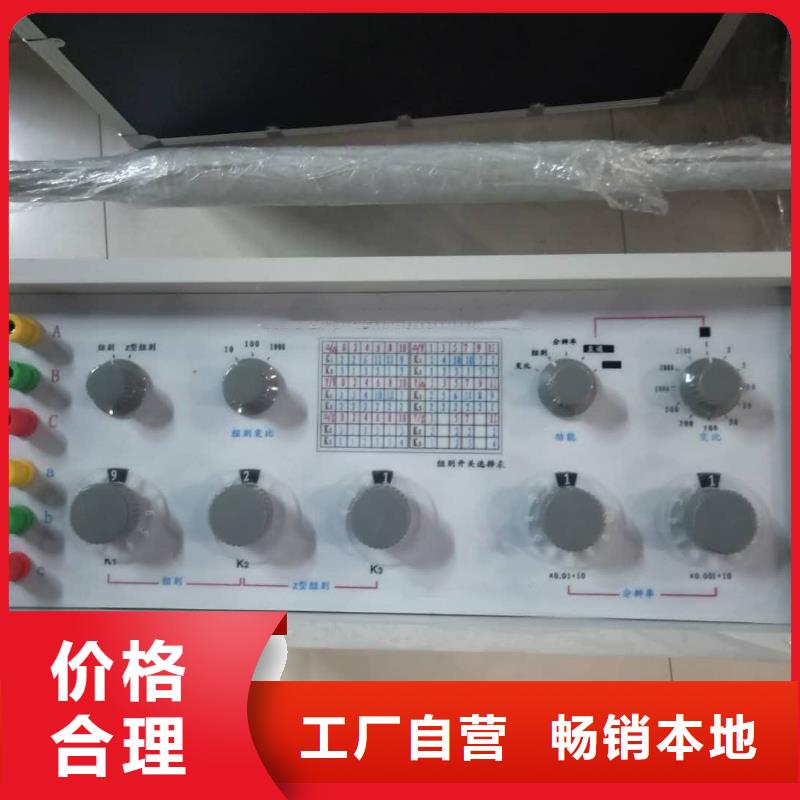

变压器变比测试仪?使用操作所有测试线和电源线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，如下图所示。编号 说明1 显示日期时间。2 显示外设和当前操作状态。插入优盘时显示此图标。有蓝牙设备连接时显示此图标。进行存储信息查询时显示此图标。3 仪器主菜单操作区，通过方向键选编号 说明3 择相应功能，按“确认”键进入相应功能菜单。针对三相变压器进行变比、组别测试。针对单相PT、单相变压器、单相CT进行变比、极性测试。专门针对Z型变压器进行变比、组别测试。查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。设置仪器的日期、时间。需要密码操作，不对用户开放。4 SV：显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。针对 功能及操作进行详细说明，其它功能及操作可参考此部分说明。?正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试。?盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。以 为例进行说明，进入“盲测功能参数设置”屏，如下图。编号 说明1 一级操作目录，通过“上下”键选择这些功能，当这些功能被选定后，按“左右”键选择对应功能的参数。 小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到按钮，可快速启动测量。
