以下是:功率测试仪的图文介绍

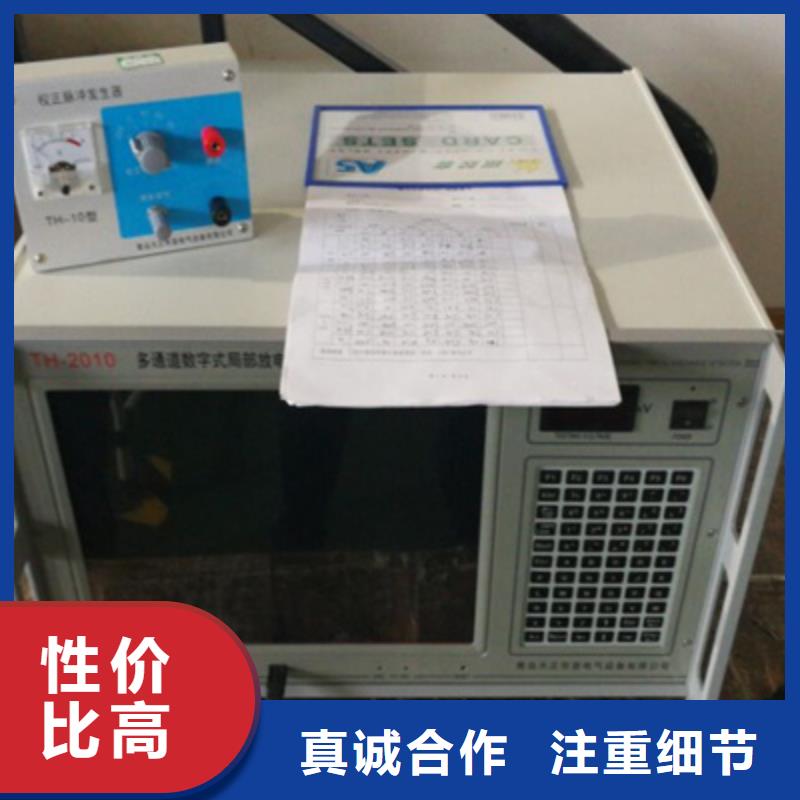

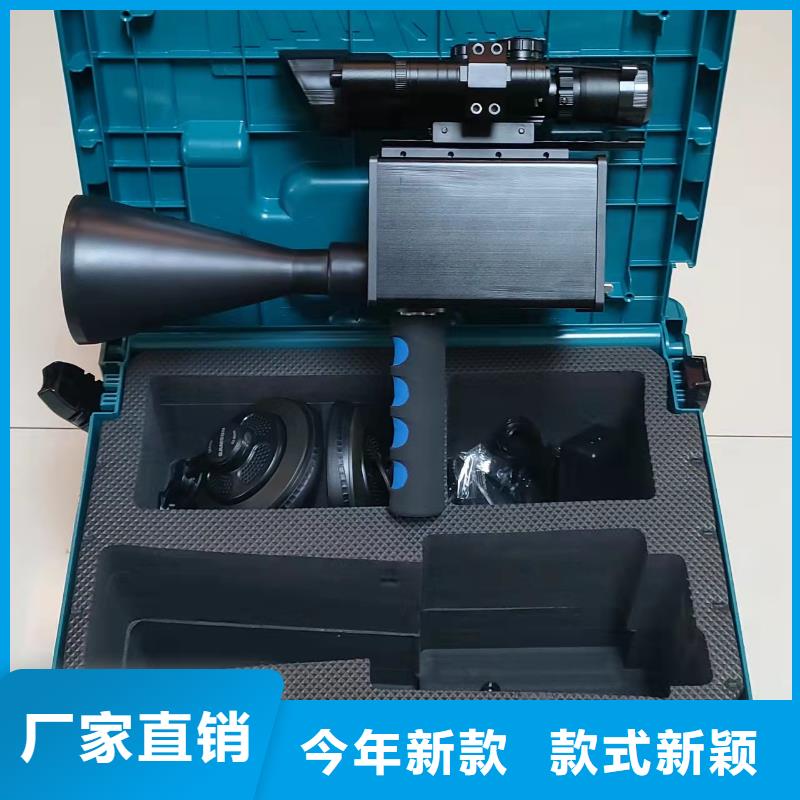

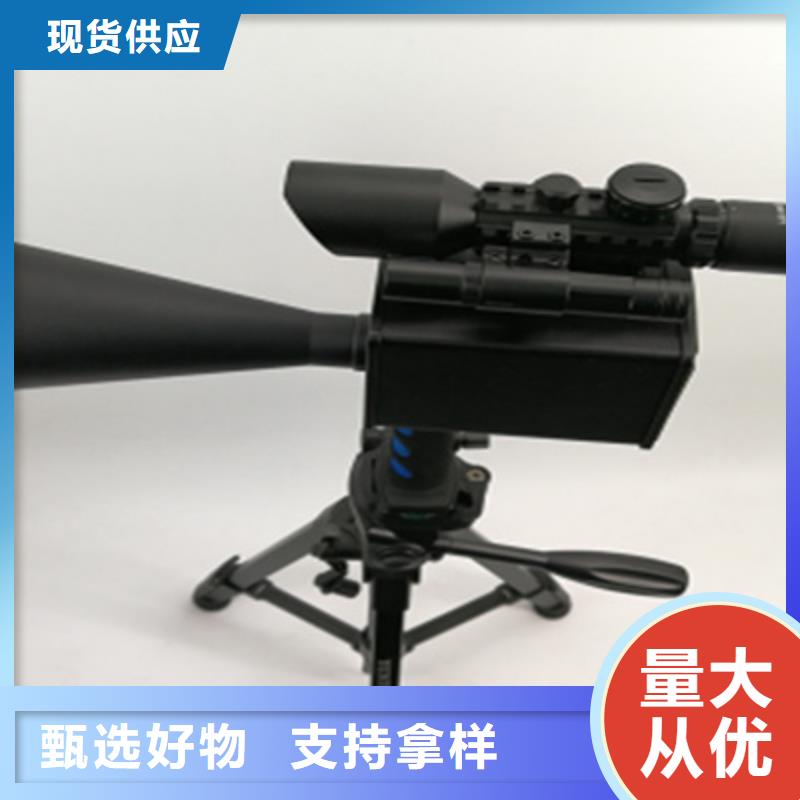

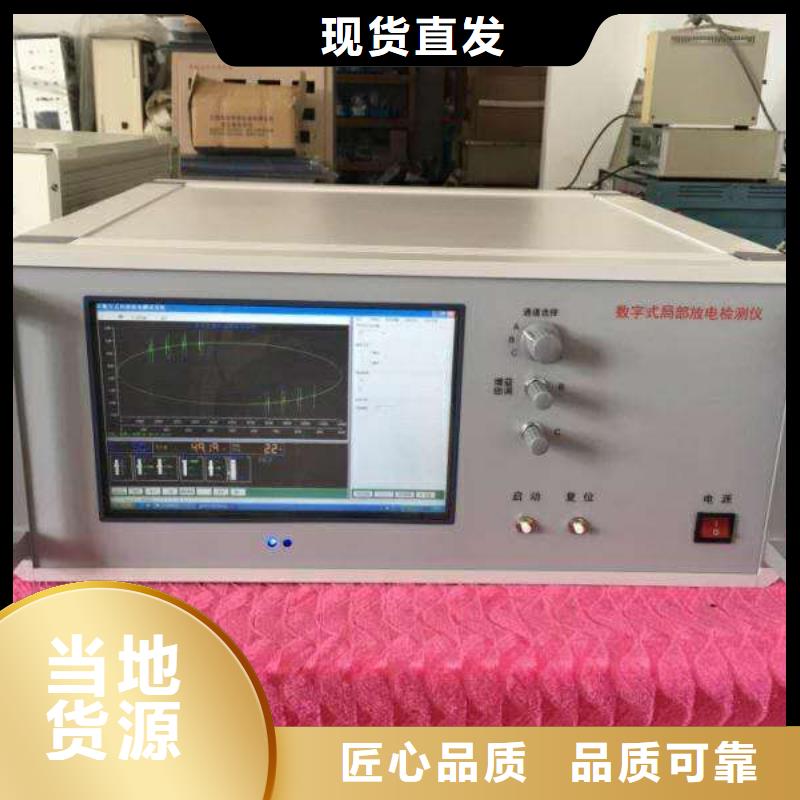

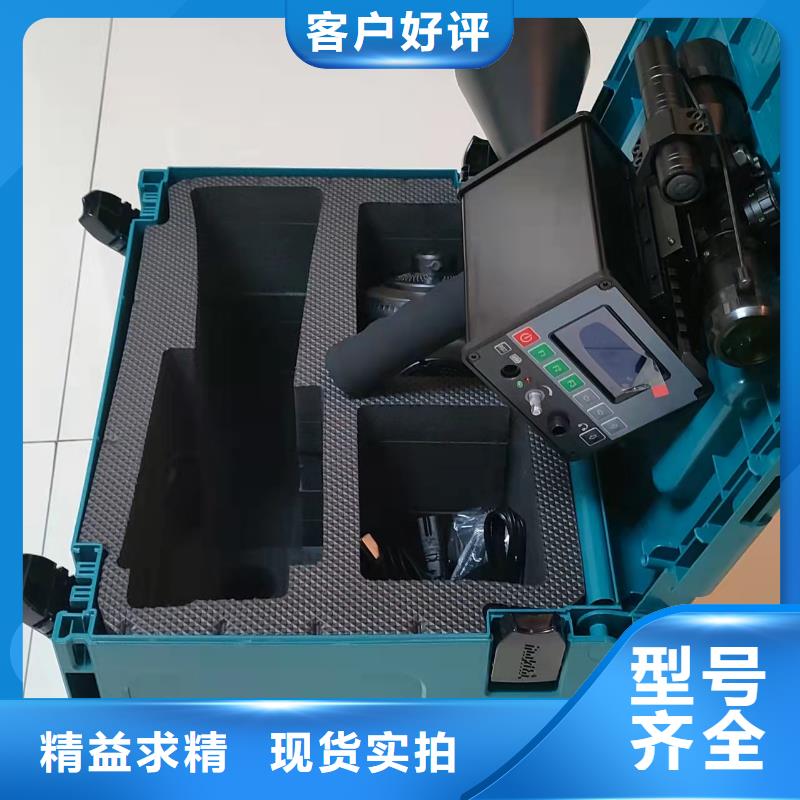

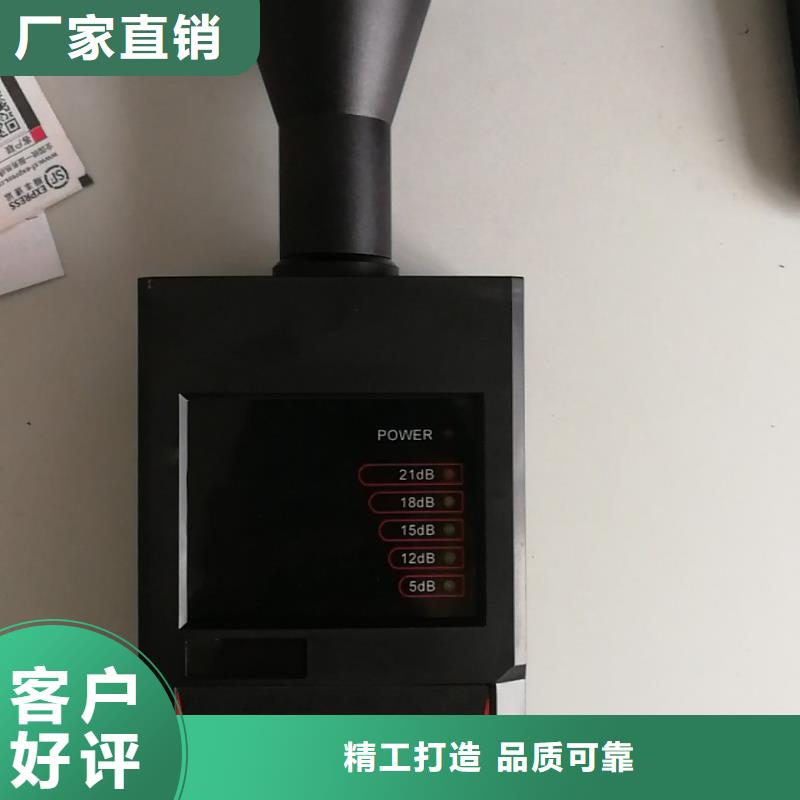

山东济南局部放电检测仪 测量原理暂态地电压当配电设备发生局部放电现象时，带电离子会快速地由带电体向接地的非带电体快速迁移，如配电设备的柜体，并在非带电体上产生电流行波，且以光速向各个方向快速传播。受集肤效应的影响，电流行波往往仅集中在柜体的内表面，而不会直接穿透金属柜体。但是当电流行波遇到不连续的金属断开或绝缘连接处时，电流行波会由金属柜体内表面转移到外表面，并以电磁波形式向自由空间传播，且在金属外表面产生暂态地电压。而该电压可用专用的传感器布置在开关柜外面进行测量。传感器类似传统的RF耦合电容器，其壳体可做绝缘和保护双重功能，传感器内部可感应出高频脉冲电流信号。其测量原理图如下检测原理图超声波 局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。由于被检测对象超声传输介质不同，一般情况下开关柜使用空气超声传感器，和变压器使用接触式超声传感器进行检测。
天正华意电气设备(济南市分公司)是一家专业从事 便携式故障录波仪的专业公司，有着多年 便携式故障录波仪行业经验。欢迎新老客户电来咨询！我们本着“科技为本，质量取胜，客户至上”的经营理念，致力于为顾客提供专业的服务。天正华意电气设备(济南市分公司)真诚期望与您的合作!

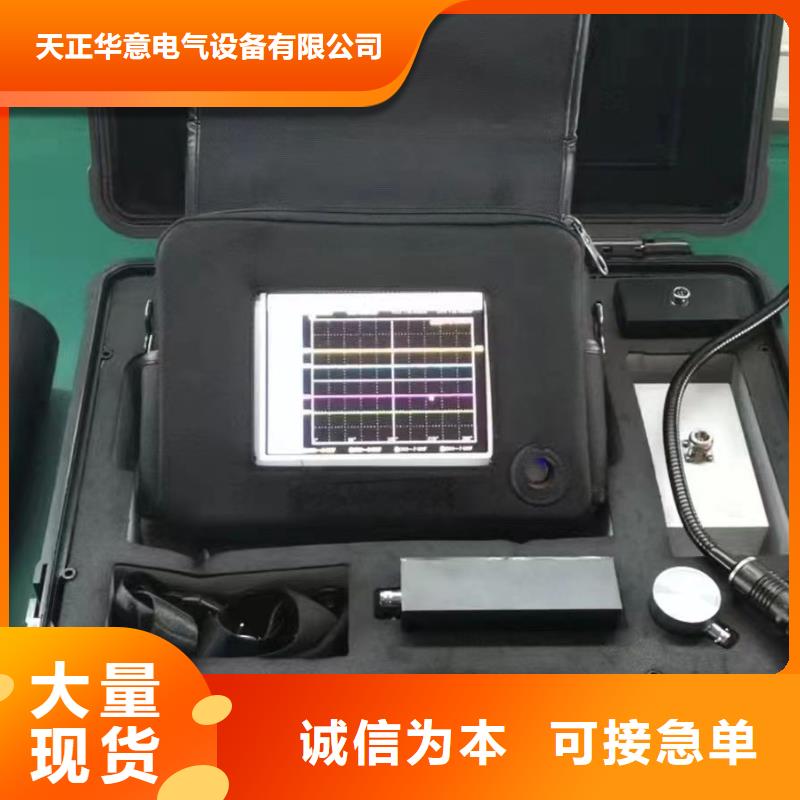

山东济南局部放电检测仪仪器主要功能特点1.便携式设计、坚固耐用，使用方便检测主机为便携式设计，防尘、防震、防干扰，外壳选用合金材料，使用数控机床加工而成，壳体坚固可靠且重量轻，采用触摸屏设计，只需点击屏幕就可以完成相关操作，便于在不方便连接外置鼠标的现场环境中使用.选用6.5寸高亮度液晶显示器，可在阳光下清晰显示图文数据。2.多种检测方法，抗干扰能力强系统能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场检测、超声波检测、高频磁场检测等多方法。3.操作简单，实现在线、非接触式测量系统操作简单方便，检测时传感器与测试品无任何接线，被试设备无需停电，可通过非接触方式检测电缆局放信号。4.人性化软件设计，使用简单方便装置显示界面人机友好，可在不同的环境下清晰显示画面，便于现场测试人员快速读取；本装置软件采用传统Windows软件界面，软件界面为全中文显示，波形显示界面、趋势图显示界面、参数设置界面等功能模块采用人性化设计，操作简单实用方便。5.检测软件设置简单，容易上手本软件采用集成化、模块化、智能化设计，将复杂的现场检测参数配置集成到软件内部，使用者只需对软件进行简单的参数设置就可以开始现场检测。软件将这些参数设置集中在一个界面，可通过主界面的设置按钮直接访问，各功能说明清晰明了，通过鼠标点击就可以轻松更改相应设置,操作简单使用方便。6.软件检测功能强大系统可以提供局放信号的相位信息，幅值信息，及放电脉冲间的间隔时间，有助于判断放电类型及严重程度。能够控制硬件的触发，且正、负极性放电脉冲的触发阈值可独立设定。能够保存局部放电信号的PRPD相位谱图文件，能够保存局部放电信号的波形文件，保存测试时的相应硬件参数配置。能够对每一个所保存的信号点的波形进行分析，测试图形可进行复制以及任意叠加比较，相减比较等。7.装置内置大容量锂电池，可长时间续航本装置采用大容量锂电池供电，可以方便的对大范围内的高压电缆进行检测，电池的持续工作时间可达2~4小时；如需长时间连续使用只需提供一个配套的外部电源即可。
山东济南局部放电检测仪使用贮存条件1．海拔高度不超过2000米2．周围空气温度-5℃＋40℃，空气相对湿度不大于85％（＋20％），从一个环境换到另一个环境，温差不得大于15％。3．无导电尘埃存在。4．无火灾及爆炸危险品。5．不含有腐蚀金属和绝缘的气体存在。6．无剧烈振动和碰撞的场所。7．地面水平面不超过3度。8．电源电压波形为正弦波，波形畸变率小于1％，频率为50Hz，电源侧应不遭受来自外部的大气过电压。9．设有一个可靠接地点，接地电阻小于0.5Ω四、技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!
