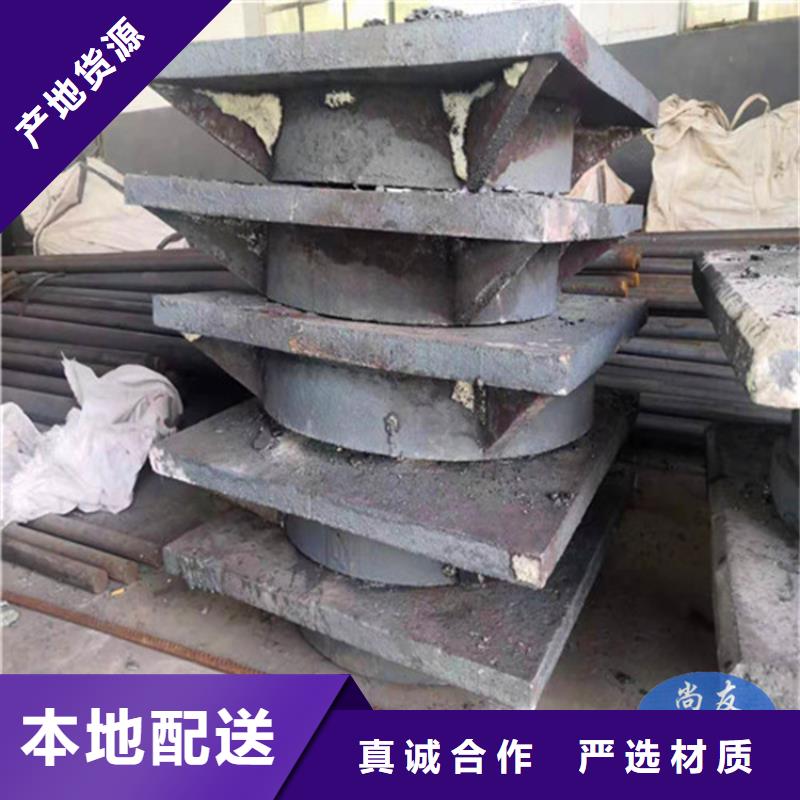

钢结构网架平板压力支座一般适用于较小的跨度网格。如图中(a)用在焊接钢板节点的网格中，图中(b)用在焊接空心球或螺栓球的网格中。两者都是通过十字节点板和底板把支座反力传递给下部结构。这种节点的预埋锚栓只起到定位的作用，安装就位之后，应当把底板和下部支承面板焊牢。这种节点构造的优点具有：结构简单、加工方便、用钢量省等，但是支座底板下的应力分布却不均匀，和计算网架支座假定相差较大，所以通常适用于较小跨度的网架支座。钢结构网架平板压力支座节点设计主要过程如下：1、首先要计算确定底板尺寸和厚度，一般底板尺寸不小于200毫米，支座底板厚度不能小于12毫米而太薄。2、十字板的焊缝验算，一般支座节点板的侧向垂直加劲肋，可以按支座底板厚度的0.7倍采用。3、十字板和支座底板连接焊缝计算。4、过度钢板，在实际设计中要求将支座节点底板上的锚栓孔对准已埋入支承柱内的锚栓，对土建施工精度要求比较高，因此对传递压力为主的压力支座节点中也可以在支座底板与支承面顶板间增设过渡钢板，如图中（c）所示。过渡钢板上设埋头螺栓与支座底板相连，过渡钢板可以通过侧焊缝与支承面顶板相连，这种构造支座底板传力虽然比较间接，但是可以简化施工。当支座底板面积较大时可以在过渡钢板上开设椭圆形孔，以槽焊与支承面顶板相连，来确保钢板间的紧密接触。5、支座与下部支承结构的连接通常采用锚栓连接，在压力支座情况下可以按构造要求设置，其直径宜在20到25毫米范围内采用。锚栓在混凝土中的锚固长度应当参照《混凝土结构设计规范》(GB0)选用，锚固长度不应小于25倍锚栓直径，并设置双螺母。支座底板上的锚栓孔径一般是取锚栓直径的两倍左右。锚栓孔上还应设置垫板，其厚度一般取支座底板厚度的0.7到1.0倍，其上锚栓孔径一般比锚栓直径大1到2毫米。而十字板高度宜尽量减小，其构造高度视支座球直径大小取100到250毫米，并防止斜杆和支座边缘相碰。十字板和螺栓球节点相连时，应将球体预热至150到200摄氏度，并以小直径焊条分层对称施焊，并保温缓慢冷却。未经授权许可,严禁私自转载

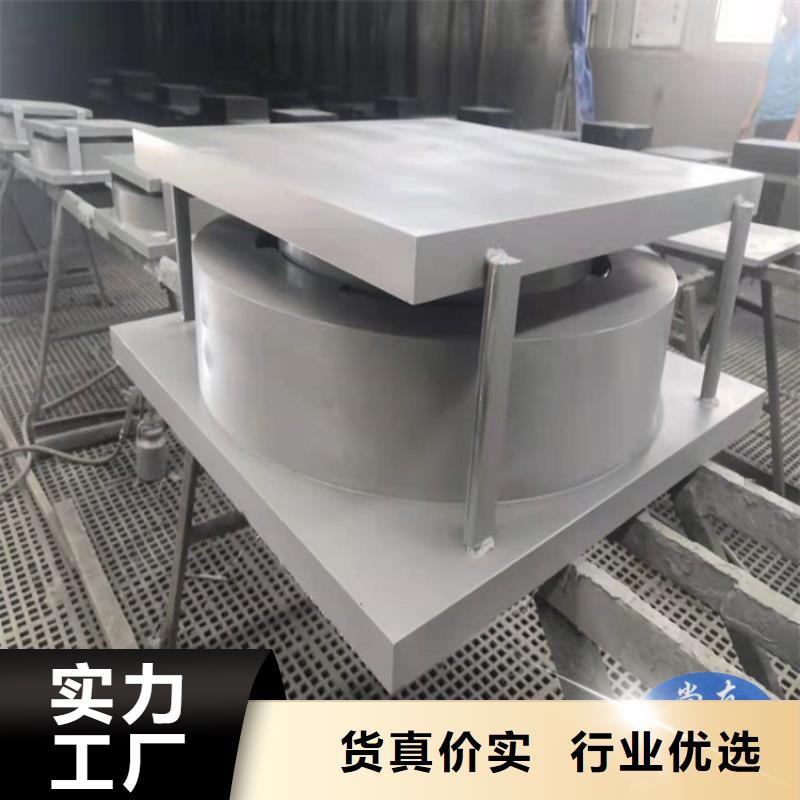

现浇梁网架钢结构支座的安装：A、桥墩支承垫石应预留地脚螺栓孔，孔的尺寸应大于或等于三倍地脚螺栓的直径，深度稍大于地脚螺栓的长度。B、在桥墩支承垫石上按设计图标出支座位置中心线。C、产品出厂时是对中组装的（即支座是对称的），对于单向或双向活动支座，应根据安装时的气候温度按要求预设偏移量，然后用四块钢板连接牢固。D、整体吊装网架钢结构支座，将地脚螺栓穿过支座底板的螺栓孔后扭上螺母，其外露螺杆高度不得大于螺母的厚度。 找正纵、横向设计中心位置就位，使地脚螺栓插入垫石预留螺栓孔内，用四块钢楔块调整支座水平至设计标高，支座的四角高差不得大于2mm，并使支座底板高出垫石顶面20~50mm。E、用环氧砂浆或无收缩砂浆灌注预留螺栓孔及支座底板垫层，待砂浆硬化后拆除四块钢锲块，并用砂浆填满空位，砂浆要求灌注密实。F、将网架钢结构支座顶板穿过地脚螺栓后扭上螺母（其外露螺杆高度不得大于螺母的厚度），作为现浇梁模板的部分进行浇注。为防止漏浆，可在顶板与模板之间四周空隙处用纱布或软木板填充。以后拆除模板时再除去。G、现浇梁体形成整体并达到设计强度后，在张拉梁体预应力之前，拆除四块连接钢板，以免梁体的正常转动和位移受到约束。H、对于活动支座，清洁不锈钢表面，安装围板。
