卷扬式弧形闸门启闭机

启闭机的起升机构应装有荷载限制器(特殊情况例外)，荷载限制器的综合误差不应大于5％，其型式可以是机械的或电气的；液压系统应装有溢流阀。启闭机各机构的运行终端，应装设相应的行程限制器。

    缓冲器用来缓和启闭机与轨道终端挡板或轨道上的其他启闭机相碰撞时的冲击，起到吸能作用，运行速度小的启闭机一般采用橡胶缓冲器，速度快或自重较大的启闭机可采用弹簧缓冲器。所有电力驱动移动式启闭机的走行机构均应装设缓冲器。也可在轨道端部做成向上倾斜接圆弧的轨道作为缓冲措施。

    室外作业的移动式启闭机应装设夹轨器和锚定装置。当非工作状态风压超过700N／m2或者洪水可能淹没时，必须装设牵缆或其他型式的锚定装置。夹轨器用于防止启闭机在工作时受风荷载或其他荷载的作用而发生移动，通常采用的有手动式、电动弹簧式和重锤式等。锚定装置用于防止启闭机在非工作时受风荷载或其他荷载的作用而发生移动，锚定装置应设电气保护装置。在锚定启闭机时切断电源，防止误操作。

对启闭机的基本要求有:

①运行 可靠;

②操作维护方便;

③结构简单，体积小，重 t轻，外形美观;

④造价及维护费用低。

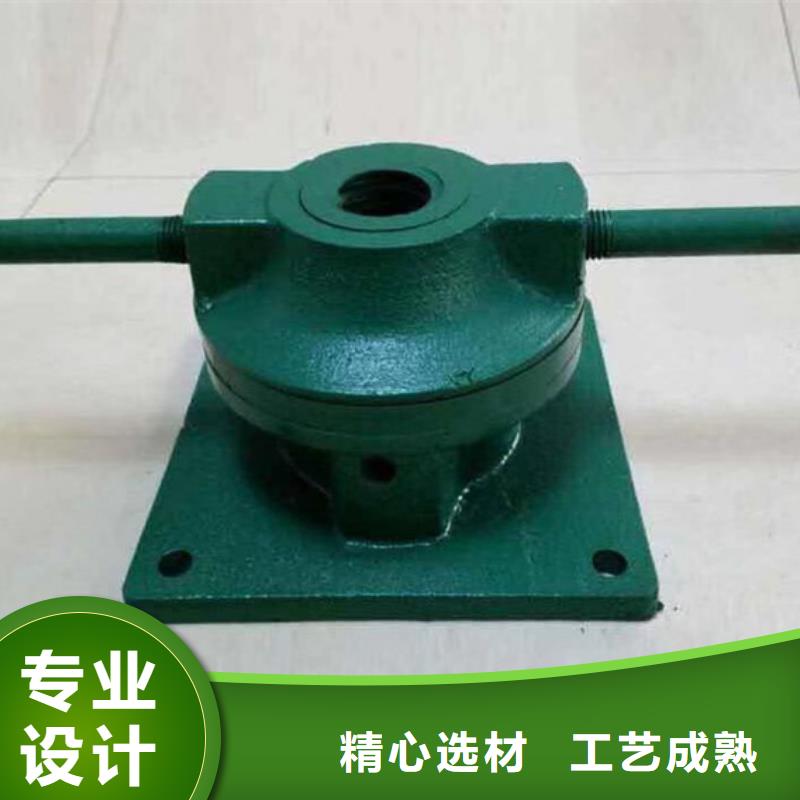

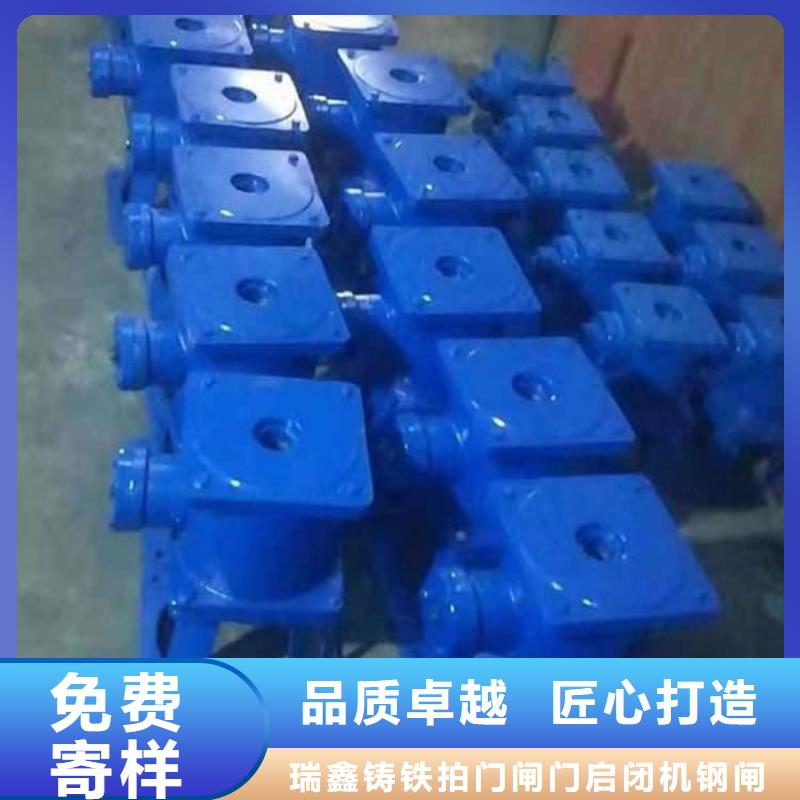

启闭机按是否设里行走机构分为固定式和移动 式，按驭动方式分为人力驱动、电动机驱动和内嫩机驱 动;按传动方式分为机械传动和液压传动;按与闸门连 接构件分为柔性构件(如钢丝绳、链条)连接和刚性构 件(如螺杆、齿条、活塞杆)连接两类。螺杆式、卷扬 式和液压式启闭机属固定式启闭机。移动式启闭机是 一种沿轨道行驶，能逐个操作多个闸门及拦污栅并兼 作安装和检修启闭设备的机械. 螺杆式启闭机利用传力螺旋，借承重螺母的旋 转，使螺杆带着门叶升降，以达到启闭闸门的目的。单 螺杆容t一般达320 kN，大型可达750 kN;行程在5 m以内，个别可达7~sm。螺杆在下降过程中，能对 闸门施加一定的下压力。此类启闭机结构简单，操作方 便，造价低廉，其动力可为手动或电动，广泛应用于小 型水利水电工程上。 卷扬式启闭机系用钢丝绳作为承重构件，通过 滑轮组和传动装置闸门;关闭闸门时则需依靠闸 门重量(包括加重及水柱重等)。它具有构造简单，制 造、维护方便，广泛应用于各种水利水电工程上
