盆式球形钢支座

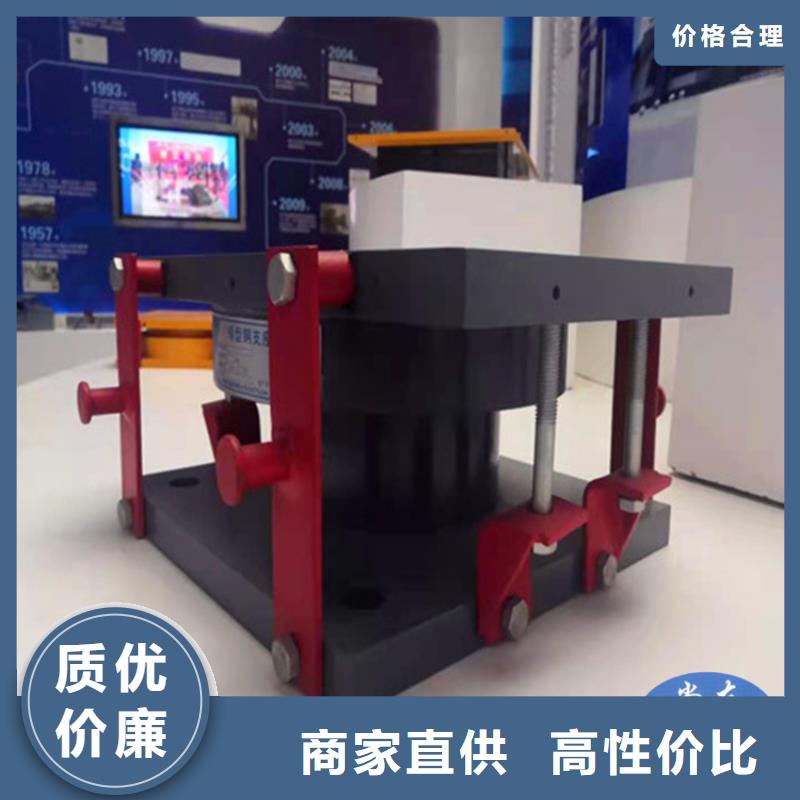

在建筑结构中，支座是连接建筑上部结构与下部结构的重要部件，必须具有足够的承载力以保证可靠的将支座反力传递给下部结构；其次支座对建筑变形的约束应尽可能的小以适应上部结构的自由伸缩和转动的需要，否则对于上部结构的内部将会产生次内力，对结构造成损伤，缩短结构使用寿命。 钢结构减震球形支座包括上支座与下支座，上支座下方设有容纳腔，下支座上部设有摩擦端，摩擦端插设在容纳腔内，摩擦腔内设有用于与摩擦端摩擦消耗震动能量的摩擦块。上支座滑板上表面可以为圆环或者正方形，球冠衬板的中间内凹的深度为下支座凹板厚度的三分之二，球冠衬板的中间内凹的内径为10-20cm，密封钢环的环体厚度为2cm。钢结构减震球形支座在传统的摩擦摆减隔震支座的基础原理上，满足了非震时结构温变位移等要求，减震效果明显，减小了地震对建筑造成下部结构的断裂和上部结构脱落的危害，实现了减震隔震的目的。

抗震球形支座特点： ①抗震球形支座可万向转动，万向承载，能很好地满足上部结构各种荷载所产生的反力的传递，转动，移动要求，保证反力合力集中，明确，可靠。 ②抗震球形支座可承受拉，压，剪（横向）力，在巨大的随机地震力作用下，只要上，下结构本身不破坏，就不会发生落梁，落架等灾难性后果，故特别适用于高烈度地震区的设防，具备能抗地震烈度9度的能力。 ③抗震球形支座的静刚度大，在列车及大型汽车巨大自重及惯性力作用力下，支座仅产生极小变形，能可靠地保证汽车，列车高速运行时的平顺性。 ④抗震球形支座通过球面传力，受力面积大，并采用多种材料的优化组合，其体积和高度均大大减少，重量轻，便于安装，并与同承载力的钢支座相比造价较低。 ⑤抗震球形支座适用温度范围大(-40℃～70℃)，耐久性能好，不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。 抗震球形支座适用于宽桥，曲线桥，斜拉桥，坡道桥，大跨空间结构等工程，尤其在地震高烈度区更为适用。

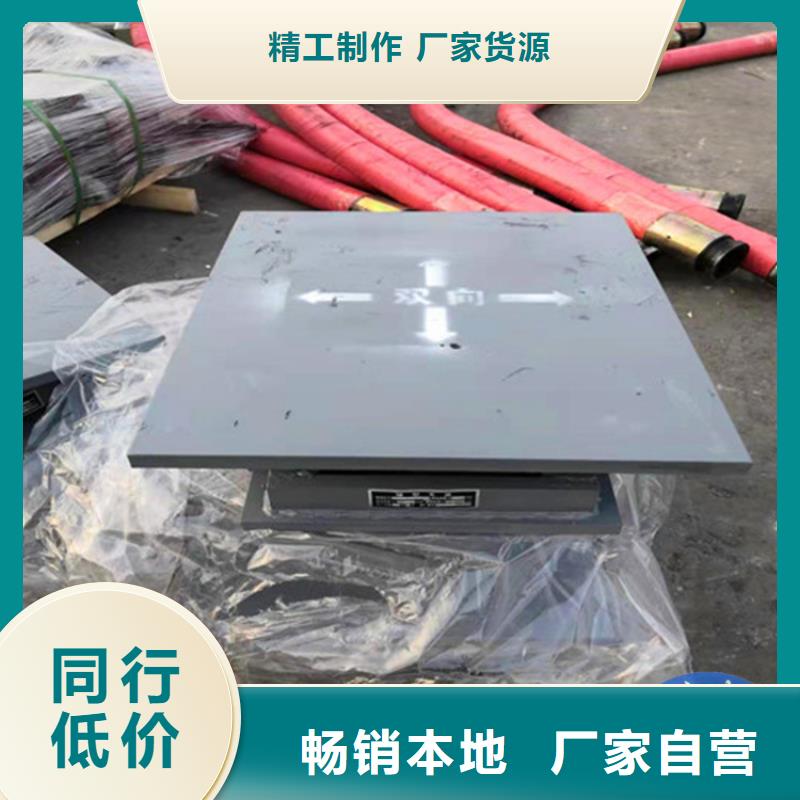

成品双向滑动球型支座满足在地震中结构可能产生的较大变形，结构紧凑，安装方便，与上部支承结构能很好地共同工作。球形支座规格分为23个等级，竖向承载力为可达10000KN，设计转角可达0.05rad，水平力为竖向承载力的120%，球形支座具有较强的耐磨性、自润滑性、强度比较高、化学性质稳定、抗老化性能强，使用寿命长，滑动性好。成品滑动球型支座适用于高层天桥上，可以在前后左右双向滑动从而达到抗震的效果，结构牢固，且通过限位条与固定座和限位抗拉块的配合使用，使其具有抗风抗拉的效果。 瑞诚球形支座构造简单、传力明确，施安装简单，平时无需养护，用于单层工厂钢结构及钢网架结构的建筑。根据结构对支座的力学性能要求，考虑到支座的压力，转动（角）、抗剪、抗拉、位移及支座使用的耐久性和性，故采用球形钢支座配合聚四氟乙烯来完成结构的需要。 连廊弹性单向滑移球型支座具有承载力大、位移大拉力大、抗水平剪力、释放一定的弯矩等优点。球形支座从竖向承载力、拉力、剪力、转角及支座在复杂受力的工况下，支座的许用应力均不大于许用应力满足设计要求，从而保证结构。
