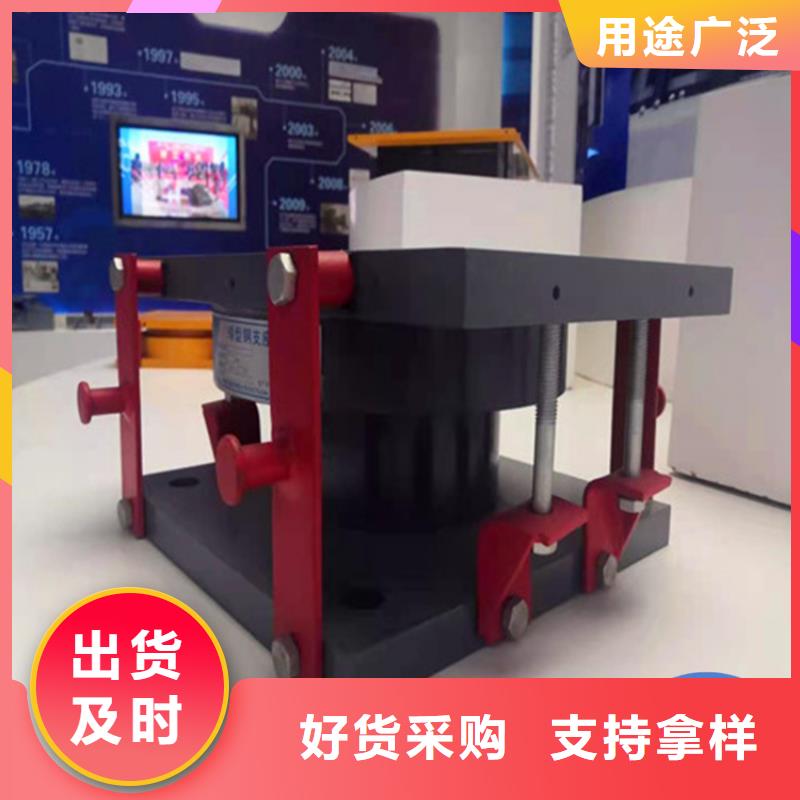

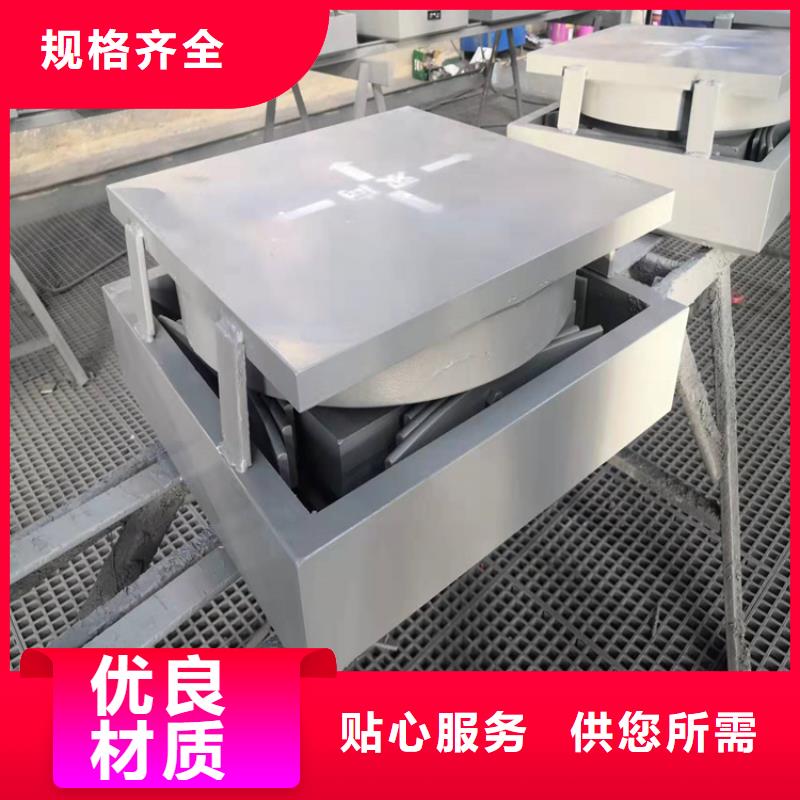

网架球形支座

滑动球形支座允许纵向滑动，横向是不允许的。非滑动是焊接或者铰接固定的结构,采用减震板簧减震，减震元件清晰，减震好，滑动支座可承受的水平力；单向活动滑动支座（DX）横桥向水平力为滑动支座反力的10％ 固定滑动支座承受水平力为滑动支座反力的10％ 抗震球型钢支座通过球面传力，受力面积大，并采用几种材料的优化组合，故与其他铰结构支座相比，其体积和高度均大幅减少，重量轻，便于安装，并与同样承载力的钢支座相比造价较低。 万向滑动球形支座通过球面传力，作用反力分布均匀，传力好，通过聚四板（PTFE）的滑动实现支座的转动，可以实现支座水平滑动，允许位移值大，能够释放结构地震作用变形与温度应力，球形支座刚度大，变形小，承载能力高，抗震性能好，无老化问题，耐久性好，适用温度范围大。转角大小可按工程要求设计，支座转动可一般为（0.02-0.05）

衡水瑞诚厂家的球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。球形支座下面建议设置支承垫石，支承垫石的表面应平整，为保证下支座板与支承垫石的密贴，施工时支承垫石顶面可适当预留调平层厚度，支承垫石顶面与下支座板结合面四角高差不得大于2mm。支承垫石的高度应考虑支座养护、检查的方便和支座更新时顶梁的可能性，并应于支座周围采取有效的排水措施。支座就位前，于支承垫石处根据图4及表4提供的螺栓平面布置尺寸和预留孔直径及深度预设预留孔。 梁体及墩台与支座接触部位混凝土等级不得低于C40(局部承压强度不小于20Mpa)，公路桥梁球形支座上、下座板的承载混凝土应按JTJ021－89《公路桥涵设计通用规范》中局部承压的有关要求配置相应的钢筋网。
